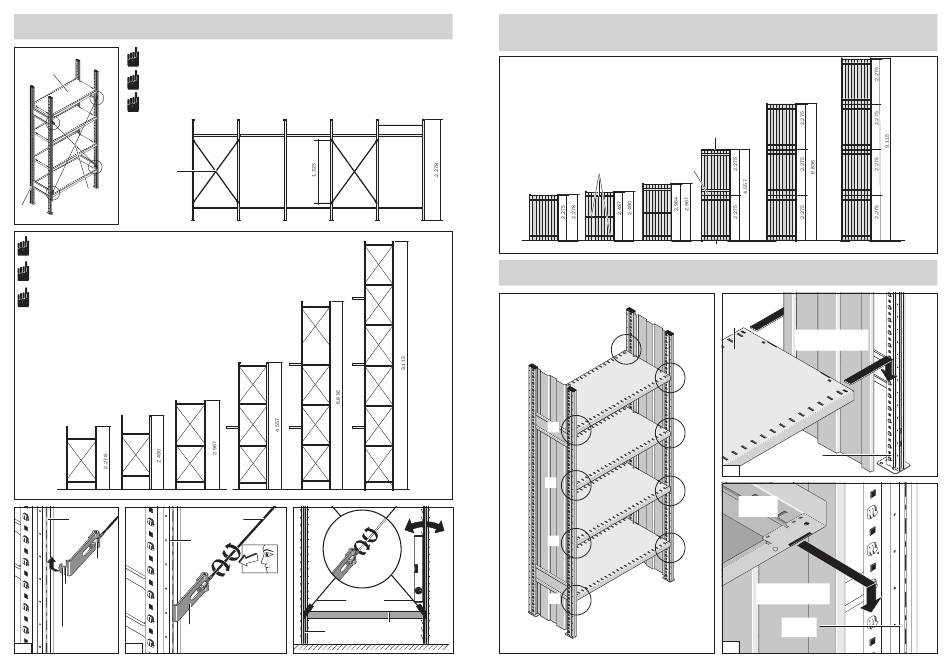

10 Kreuzverband / Cross bracing / Croisillon
Kreuzverbände werden zwecks Horizontalaussteifung im 1. und in jedem weiteren 3. Regalfeld in
Höhe der Schottstege und den entsprechend platzierten Fachböden eingesetzt.
Fachboden
Shelf
Cross braces are placed for horizontal support in 1 and in every 3 shelving fields to the height of
Etagère
the bulkheads and the correspondingly placed shelf.
A
Pour garantir la stabilité de l'ensemble, placer les croisillons dans la 1ère travée puis toutes les
3 travées à hauteur des entretoises et placer les étagères en corres pondance.
A
Kreuzverband
A
Cross braces
Croisillon
Kreuzverband
Cross braces
A Croisillon
Regalständer
Upright
Echelle
Achtung
Bei Regale mit Rückwand zuerst die Rückwand montieren
Warning
Shelving with backpanel, assemble backpanel first
Attention
Selon la hauteur des échelles, plusieurs croisillons sont nécessaires
Regalständer
Upright
Echelle
Regalständer
Upright
Echelle
Lasche
Tap
Accroche
Ohne Rückwand
Without back panel
Sans panneau de
fond
Mit Rückwand
Lasche
With back panel
Tap
Avec panneau de fond
Accroche
A1 A2
10
Kreuzverband
Cross braces
Croisillon
Rechtsdrehung = spannen
Linksdrehung = lösen
Kreuzverband
Turn left to tighten
Cross braces
Turn right to loosen
Croisillon
Tourner vers la droite pour tendre
et vers la gauche pour détendre.
Regalständer Fachboden
Upright Shelf
Echelle Etagère
11 Seitenwand und Rückwand außen mit Halteleisten und U-Schienen /

Outer side panels and back panels with holding brackets and U-Profile /

Positionnement des panneaux de fond tôlés et accessoires de maintien
Regalhöhen, Rückwandhöhen und Halteleisten
Shelving height, height of back panel and bracket
Positionnement des butées arrières et des profilés de maintien
1.282
994
11.1 Seitenwände innen / Inner side panel / Montage des panneaux latéraux tôlés intérieurs
B
A
A
A
U-Schiene
U-Profile
Profilé supérieur en U
Doppel U-Schiene
Halteleiste
Double U-Profile
Holding bracket
Profilé intermédiaire
Butées arrières
en U double
U-Schiene / U-Profile / Profilé supérieur en U
Fachboden
Shelf
Etagère
A
A
A
A1
A
Fachboden
Shelf
Etagère
A
Seitenwände innen

Inner side panel

panneau latéral tôle intérieur
A2
Seitenwände innen
Inner side panel
panneau latéral tôlé intérieur
Regalständer
Upright
Echelle
Regalständer
Upright
Echelle
11
