Ölhydraulischer Antrieb mit Gelenkarm für äußere Anwendung
APROLI 280/700
Robusto

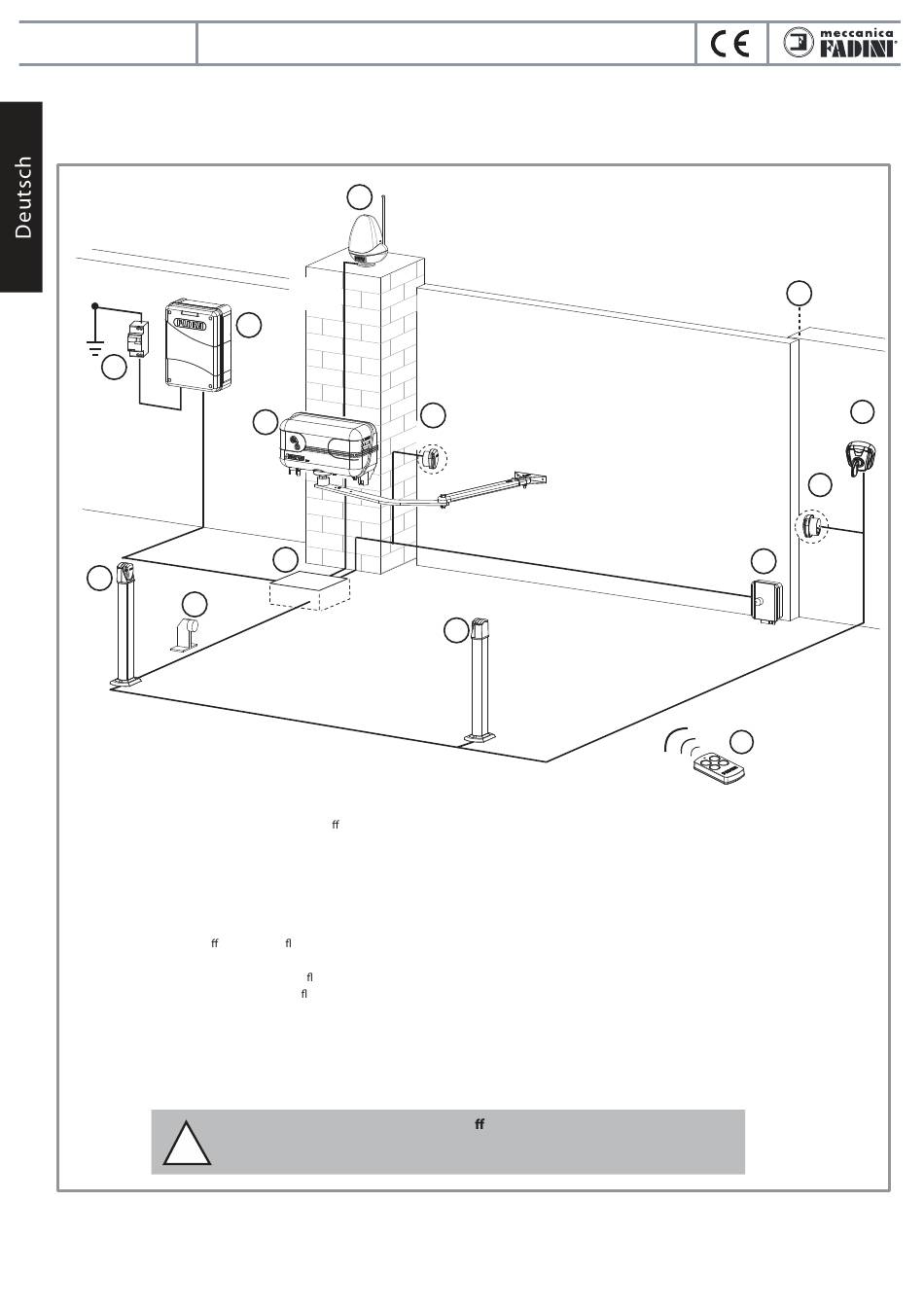

ELEKTROANLAGE UND ZUBEHÖR
Vor dem Einbau von Aproli 280/700 Robusto wird es empfohlen das ganze erforderliche Sicherheits- und Bedienungszubehör
vorzubereiten.
Allgemeine Anordnung: der Installateur ist für die geeignete und richtige Verlegung der Verbindungsrohre verantwortlich.
230 V - 50 Hz ±10%
1
4x1,5 mm²
7
8
2x1 mm²
1 - 230 V - 50 Hz - 0,03 A Magnetothermischer Di erential-Hauptabschalter (bei Kabellänge über 100 m Kabel von 2,5 mm² Durchschnitt verwenden )
2 - E-Steuerung Elpro 27 mit Einsteck-Empfänger VIX 53/2 R
3 - Aproli 280/700 Robusto, linke Ausführung
4 - Blinkleuchte Miri 4 mit Antenne
5 - Lichtschranke Empfänger Fit 55
6 - Verteilerschacht
7 - Säule für Lichtschranke Fit 55 Sender
8 - Toranschlag bei der Ö nung des Tor ügels (*)
9 - Säule für Lichtschranke Fit 55 Empfänger
10 - Elektroschloß für über 2 Meter lange Tor ügel
11 - Toranschlag bei der Schließung des Tor ügels (*)
12 - Lichtschranke Sender Fit 55
13 - Schlüsselschalter Chis 37
14 - Funksender VIX 53
!
für Drehtore mit großen Pfeilern
4
RG58
2x1 mm²
2
3
4x1 mm²
6
(*) WICHTIG: die Toranschläge beim Ö nen und Schließen sind sehr wichtig
für den einwandfreien Betrieb und die Sicherheit der Toranlage von
Aproli 280/700 Robusto.
5
4x1 mm²
9
4x1 mm²
4
11
13
4x1 mm²
12
2x1 mm²
10
2x1 mm²
14
Abb. 2
