SolvisMax Futur / SolvisMax Solo – Montage
Zusammenbau des Gerätes (Teil 1)
Futur / Solo
1. Speicher aufstellen
• Die Konsolenhalterungen und das Bodenausgleichspack
vom Behälter abnehmen und für die spätere Montage
zur Seite legen.
• Den Speicher so aufstellen, dass ca. 30 cm Platz seit-
lich und hinter dem Gerät bleiben, um ggf. später die
Speicherisolierung auch hinten schließen zu können.
• Den Behälter senkrecht ausrichten. Dazu beim Aufstel-
len des Speichers ggf. die mitgelieferten Bodenaus-
gleichsplatten verwenden.
2. Konsolenhalterungen montieren
• Die vier Konsolenhalterungen am Speicher montieren,
(s. Pfeile).
3. Flanschisolierung montieren
a) Hintere Flanschisolierung
• Die Flanschisolierung unten vorsichtig etwas auseinan-
derziehen und um den Flansch legen.
• Das Band zur Befestigung um die Isolierung legen und
mit dem Klettverschluss so schließen, dass diese dicht
am Flansch anliegt.
4

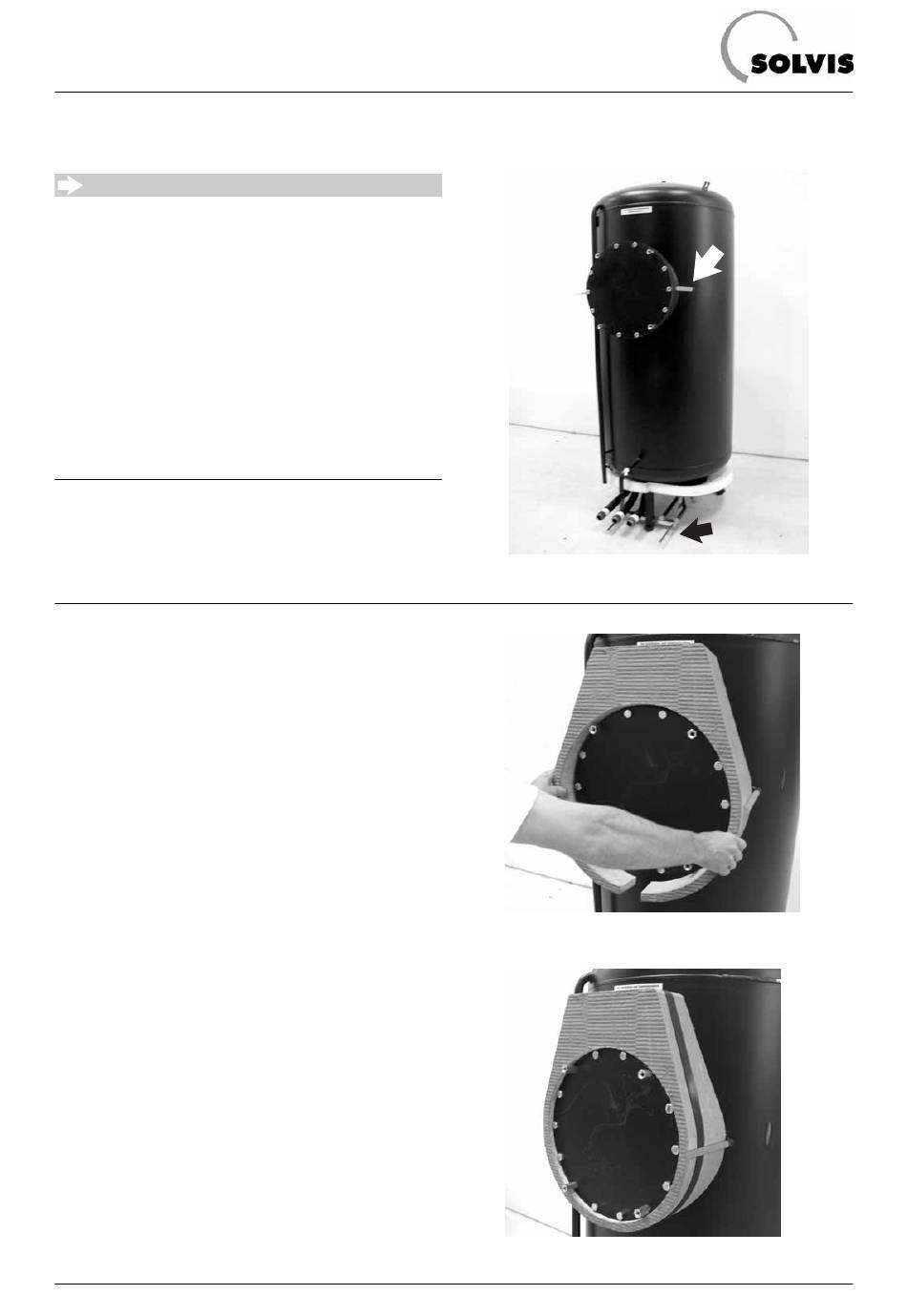

Konsolenhalterungen montieren
Hintere Flanschisolierung anlegen
Hintere Flanschisolierung befestigt
