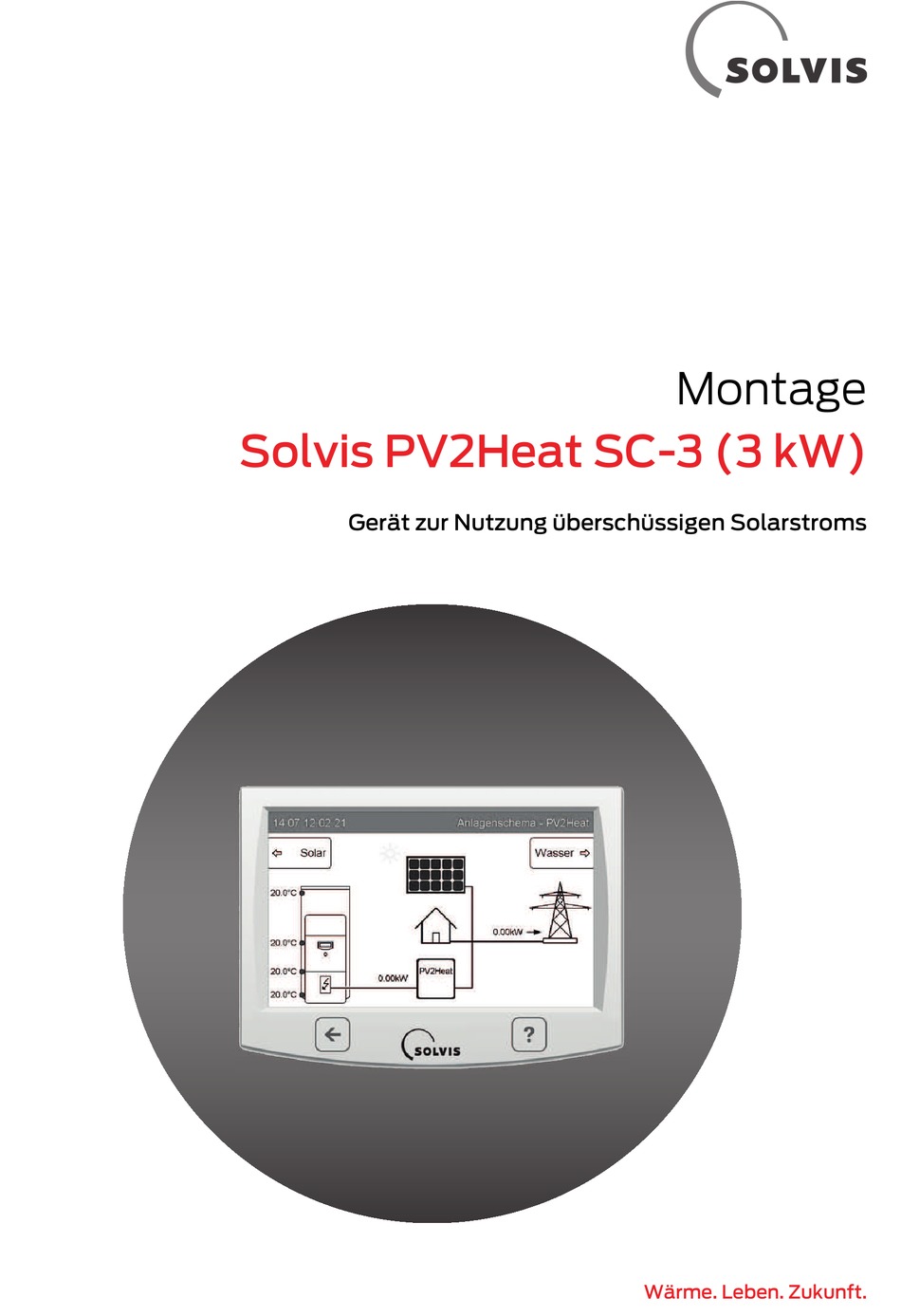

- Seite 1 Montage Solvis PV2Heat SC-3 (3 kW) Gerät zur Nutzung überschüssigen Solarstroms Wärme. Leben. Zukunft.
-
Seite 2: Information Zur Anleitung
Bewahren Sie die Anleitung für den späteren Gebrauch bei der Anlage auf. Empfehlenswert für die sichere und ordnungsgemäße Installation ist die Teilnahme an einer Schulung bei Solvis. Da wir an der laufenden Verbesserung unserer technischen Unterlagen interessiert sind, wären wir Ihnen für Rückmel- dungen jeglicher Art dankbar. -
Seite 3: Inhaltsverzeichnis
5.5.1 Inbetriebnahme ............................14 SolvisPortal ................................15 6 Fehlerbehebung ..............................16 7 Wartung und Pflege .............................. 17 Allgemeine Pflege..............................17 8 Außerbetriebnahme, Demontage und Entsorgung ..................18 9 Technische Daten ..............................19 SOLVIS MAL-PV2H-3-3 · Technische Änderungen vorbehalten · 32498-3... -
Seite 4: Hinweise
Hersteller nicht. ACHTUNG Anleitung beachten Es ist verboten: Solvis haftet nicht für Schäden, die durch Nichtbe- • andere als in der Betriebsanleitung beschriebene Bautei- achten dieser Anleitung entstehen. le zu verwenden • Vor Bedienung oder Installation die Anleitung •... -
Seite 5: Lieferumfang
2 Hinweise 2.6 Lieferumfang Abb. 1: Lieferumfang SolvisPV2Heat SC-3 - 3kW Leistungselektronik 3kW Leistungsmesser Lumel N43 Stromwandler Lumel LCTR 45/14 Elektroheizstab SOLVIS MAL-PV2H-3-3 · Technische Änderungen vorbehalten · 32498-3... -
Seite 6: Produktbeschreibung
3.1 Funktionsbeschreibung Energie gesammelt. Über die Auswertung der Energiebi- lanz können Stromüberschüsse optimal verwertet werden. Solvis PV2Heat SC-3 ist ein Gerät zur Umwandlung von Wenn die Maximaltemperatur im Pufferspeicher erreicht Photovoltaikstrom in Wärme und zur Speicherung dieser ist, wird der Heizvorgang beendet. -
Seite 7: Montage
1. Stopfen abschrauben ( Abb. 5). Abb. 7: Kabelführung am Heizkessel 4. Nach der Installation der Isolierung sollte das Kabel wie in der Abbildung herausgeführt werden ( Abb. 8). Abb. 5: Stopfen abschrauben SOLVIS MAL-PV2H-3-3 · Technische Änderungen vorbehalten · 32498-3... -
Seite 8: Leistungselektronik
Vorbau verschrauben ( Abb. 9). Abb. 10: Leistungselektronik im Lademodul positionieren (SolvisMax) 2. Die Leistungselektronik im Lademodul verschrauben ( Abb. 11). Abb. 9: Montage der Leistungselektronik im Gestell (SolvisBen) Abb. 11: Leistungselektronik montiert (SolvisMax) MAL-PV2H-3-3 · Technische Änderungen vorbehalten · 32498-3 SOLVIS... -
Seite 9: Elektrischer Anschluss
Netzspannung trennen! 4.3.1 Elektroheizstab Elektroheizstab anschließen 1. Das Kabel des Elektroheizstabes an die Leistungselekt- ronik anschließen ( Abb. 12). Abb. 13: Drehregler am Heizstab Abb. 12: Anschluss des Heizstabes an die Leistungselektronik SOLVIS MAL-PV2H-3-3 · Technische Änderungen vorbehalten · 32498-3... -
Seite 10: Leistungsmesser
Leistungsmesser anschließen 1. Alle Leitungen wie in Abb. 14 anschließen. 2. An den Stromwandlern muss S1/P1 Richtung Zähler und S2/P2 Richtung Verbraucher zeigen. Abb. 14: Anschlussplan des Leistungsmessers Stromzähler Sicherungen (3x6A) Modbus Stromwandler MAL-PV2H-3-3 · Technische Änderungen vorbehalten · 32498-3 SOLVIS... -
Seite 11: Spannungsversorgung
Anschluss "Modbus 2" des Zentralreglers SC-3 an- schließen ( Abb. 15). Abb. 15: Anschluss "Modbus 2" 2. Alle Kabel in den Kabelklemmen am Gestell verlegen ( Abb. 16). Abb. 16: Kabelführung am Gestell SOLVIS MAL-PV2H-3-3 · Technische Änderungen vorbehalten · 32498-3... -
Seite 12: Bedienung

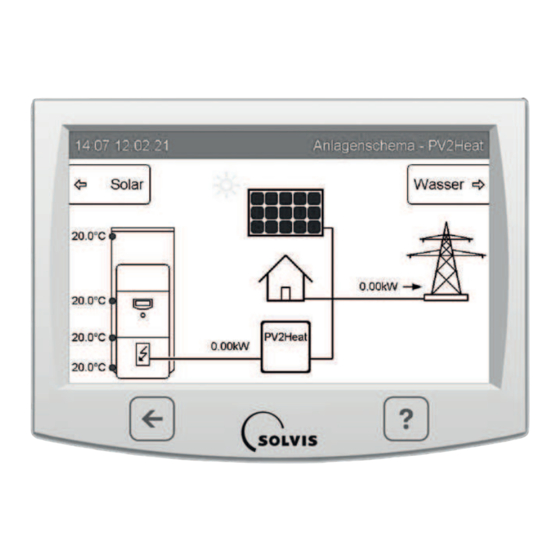

Werte angezeigt: • der im Pufferspeicher gemessenen Wasser- • des Leistungsüberschusses, Temperaturen. Abb. 17: AnlagenschemaSolvisPV2Heat SC-3 Anzeige der gemessenen Temperaturen im Pufferspeicher Aktuelle Leistung des Elektroheizstabs Aktuell gemessener Energie-Überschuss MAL-PV2H-3-3 · Technische Änderungen vorbehalten · 32498-3 SOLVIS... -
Seite 13: Menü „Heizkreise
Untermenü „Elektrische Energie“ Im Untermenü „Laufzeiten“ werden alle erfassten Laufzei- ten dargestellt. Im Untermenü „Elektrische Energie“ wird die erfasste Leistung der PV2Heat-Anlage dargestellt. Abb. 19: Untermenü „Laufzeiten“ Abb. 22: Untermenü „Elektrische Energie“ SOLVIS MAL-PV2H-3-3 · Technische Änderungen vorbehalten · 32498-3... -
Seite 14: Erweiterte Einstellungen
2. In der Leistungsvorgabe den Modus auf „Auto“ stellen Das Menü „PV2Heat“ erscheint. Abb. 24). Werkseitig ist die Leistungsvorgabe auf „Aus“ gestellt. Abb. 24: Automatikbetrieb des Elektroheizstabs 2. Die Leistungsvorgabe von „Aus auf „Auto“ stellen. MAL-PV2H-3-3 · Technische Änderungen vorbehalten · 32498-3 SOLVIS... -
Seite 15: Solvisportal
PV2Heat-Anlage beschrieben. PV2Heat-Leistung dargestellt werden. Für weitere Informationen bitte die Anleitung des Diese können in der rechten Zähler-Auswahl eingeblendet SolvisPortals lesen. werden. Abb. 25: Anzeige der aktuellen Leistung Abb. 26: Anzeige "Wärmemenge PV2Heat" SOLVIS MAL-PV2H-3-3 · Technische Änderungen vorbehalten · 32498-3... -
Seite 16: Fehlerbehebung
SolvisMax bzw. SolvisBen lesen. Bei einer Störung zeigt der Zentralregler SC-3 einen vier- stelligen Fehlercode an: Anzeige Fehler- Anzeige Klartext Beschreibung code F001 Fehler STB STB hat ausgelöst keine Verbindung zum F002 Leistungsmesser prüfen Leistungsmesser MAL-PV2H-3-3 · Technische Änderungen vorbehalten · 32498-3 SOLVIS... -
Seite 17: Wartung Und Pflege
ACHTUNG Oberflächen der Anlage sorgsam behandeln Beschädigung der Oberfläche durch Reinigungsmit- tel möglich! • Zum Reinigen der Außenhülle keine scharfen oder lösungsmittelhaltigen Reinigungsmittel verwenden. • Verunreinigungen mit einem weichen, feuchten Tuch entfernen. SOLVIS MAL-PV2H-3-3 · Technische Änderungen vorbehalten · 32498-3... -
Seite 18: Außerbetriebnahme, Demontage Und Entsorgung
8 Außerbetriebnahme, Demontage und Entsorgung 8 Außerbetriebnahme, Demontage und Entsorgung Eine endgültige Außerbetriebnahme, Demontage und Entsorgung darf nur durch ausgebildetes Fachpersonal durchgeführt werden. Bauteile und Materialien müssen entsprechend der aktuellen Vorschriften entsorgt werden. MAL-PV2H-3-3 · Technische Änderungen vorbehalten · 32498-3 SOLVIS... -
Seite 19: Technische Daten
Leistung: 750 W, bei cos >=0,9 L-HS2 Leistung: 1500 W, bei cos >=0,9 L-HS3 (gemeinsamer N-Leiter) Alle Ausgänge vorverkabelt über 7-poligen Rundstecker Leistungsmesser-Schnittstelle Modbus Umgebungstemperatur 0 bis +40 °C Lagertemperatur –10 bis +60 °C SOLVIS MAL-PV2H-3-3 · Technische Änderungen vorbehalten · 32498-3... - Seite 20 SOLVIS GmbH Grotrian-Steinweg-Straße 12 D-38112 Braunschweig Tel.: +49 (0) 531 28904-0 Fax.: +49 (0) 531 28904-100 E-Mail: info@solvis.de Internet: www.solvis.de...
