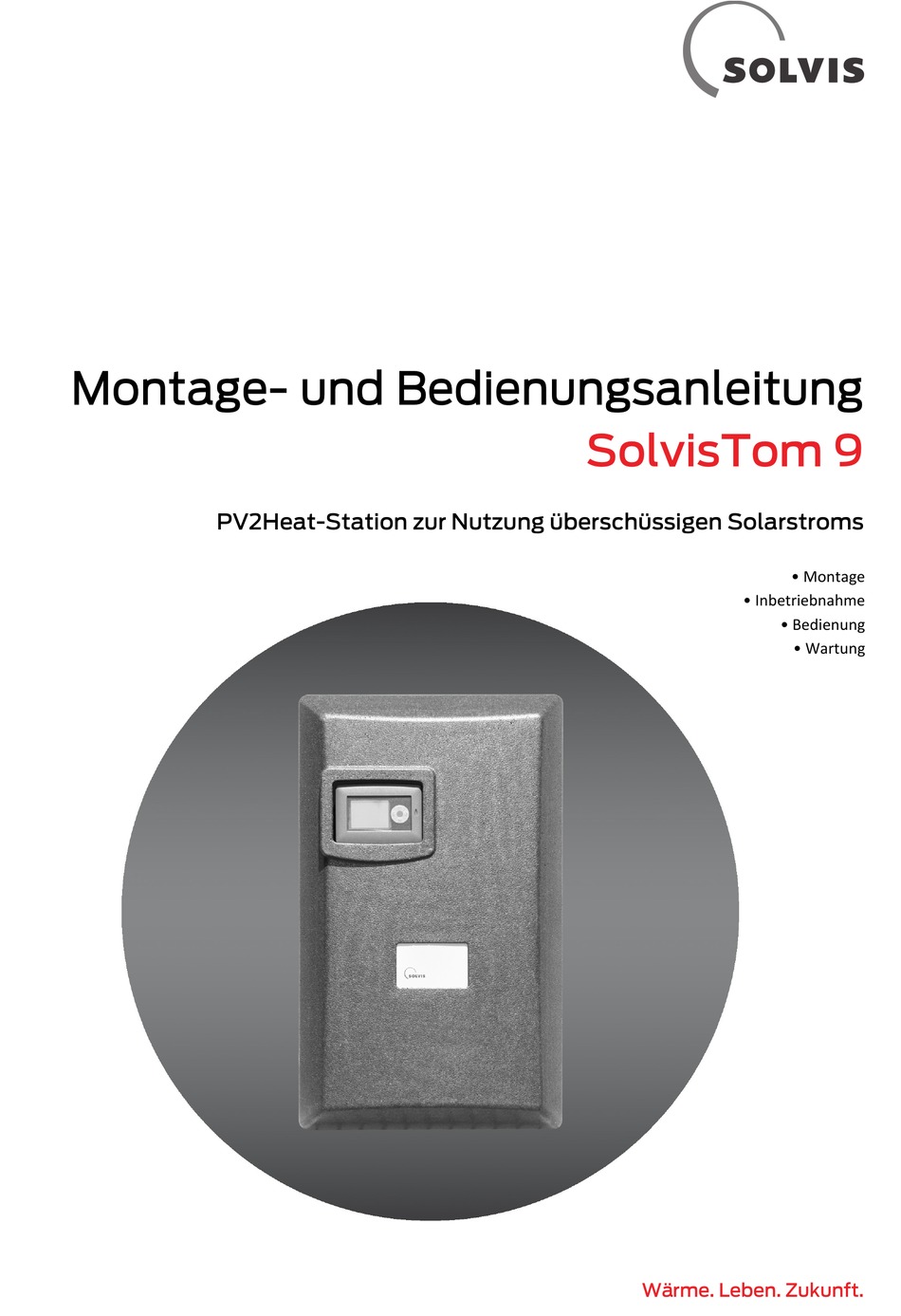

- Seite 1 Montage- und Bedienungsanleitung SolvisTom 9 PV2Heat-Station zur Nutzung überschüssigen Solarstroms • Montage • Inbetriebnahme • Bedienung • Wartung Wärme. Leben. Zukunft.
-
Seite 2: Information Zur Anleitung
Bewahren Sie die Anleitung für den späteren Gebrauch bei der Anlage auf. Empfehlenswert für die sichere und ordnungsgemäße In- stallation ist die Teilnahme an einer Schulung bei Solvis. Da wir an der laufenden Verbesserung unserer technischen Unterlagen interessiert sind, wären wir Ihnen für Rückmel- dungen jeglicher Art dankbar. -
Seite 3: Inhaltsverzeichnis
Grundeinstellung ............................. 20 Wahlfunktionen ..............................22 SD-Karte ................................. 23 6.3.1 Sichern der Einstellungen ........................23 6.3.2 Datenaufzeichnung ..........................23 6.3.3 Firmwareupdate ............................24 Bedienung der SolvisControl ..........................25 6.4.1 Erweiterte Einstellungen ......................... 25 SOLVIS MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2... - Seite 4 11.2.1 SolvisMax Gas und Öl 6 ........................... 38 11.2.2 SolvisMax Gas und Öl 7 ohne Solaranlage ....................40 11.2.3 SolvisMax Gas und Öl 7 mit Solaranlage ....................42 12 Index ..................................44 MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2 SOLVIS...
-
Seite 5: Hinweise
Betriebssicherheit der Anlage nicht gefährdet sind. Die Anlage ist für den Gebrauch im Wohn- und Geschäfts- bereich innerhalb von geschlossenen Gebäuden vorgese- hen. Ein anderer Gebrauch gilt als nicht bestimmungsge- mäß. SOLVIS · MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2... -
Seite 6: Nicht Bestimmungsgemäßer Gebrauch
Wissen weiterhin besteht. Für aus Fehlbedienung, Nichtbeachtung der Bedienungsan- leitung, nicht bestimmungsgemäßer Verwendung sowie Missbrauch resultierende Schäden haftet der Hersteller nicht. Das Risiko trägt in diesem Fall der Bediener / Betrei- ber. MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2 · SOLVIS... -
Seite 7: Produktbeschreibung
Photovoltaikstrom in Wärme und zur Spei- und Stromzähler. cherung dieser beispielsweise in SolvisMax und SolvisBen Die Station SolvisTom 9 kW (1) besteht aus der Hydraulik, Pufferspeichern. Mit der stufenlosen Leistungsregelung der Leistungseinheit mit der Leistungselektronik und dem können Stromüberschüsse optimal verwertet werden. -
Seite 8: Lieferumfang
• Dichtungen für Vorlauf und Rücklauf • Montageanleitung (MAL-TOM-9), vorliegend • Inbetriebnahmeprotokoll (PTK-TOM-9-I) Überprüfen Sie unmittelbar nach Erhalt der Lieferung die Ware auf Vollständigkeit und Unversehrtheit. Eventuelle Schäden oder Reklamationen sind umgehend zu melden. MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2 · SOLVIS... -
Seite 9: Grundlagen
Soll eine vorgenommene Wertänderung stattdessen ver- worfen werden, die Taste „< / links“ betätigen. Für ausführliche Informationen über die Menüstruk- Abb. 4: Display des in die Station SolvisTom 9 kW integrierten Bedienele- ments tur, die Werkseinstellungen und die einstellbaren Werte des in SolvisTom 9 kW integrierten Bedien- elements siehe Kap. -
Seite 10: Micro Sd-Karte
Bei Bedarf wird die Heizpatrone mit voller freigabe und optional die Werte des Leistungsmessgerätes. Leistung aktiviert. Funktional besteht zwischen dem Kom- SolvisTom 9 kW erhält von der SC-3 bspw. die Freigabe, fortbetrieb und dem Notheizbetrieb kein Unterschied. wenn die Beladung des Speichers möglich ist. Ebenfalls stellt die SC-3 die von den Heizstäben abgegebene Leistung... -
Seite 11: Montage
2. Beide Stockschrauben M8 x 100 mm einschrauben. 3. Die Station auf die Stockschrauben aufschieben und mit Muttern an der Wand befestigen. 4. Mit einer Wasserwaage die Station ausrichten und beide Schrauben gleichmäßig festschrauben. SOLVIS · MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2... -
Seite 12: Elektrischer Anschluss
95 %) vermeiden. • Vor dem Anschluss müssen Stromart und Netz- spannung mit dem Typenschild des Gerätes ver- Die Kabeleinführung in die Station SolvisTom 9 kW glichen werden. erfolgt durch die oberen Schlitze der EPP- • Der Mindestquerschnitt aller Anschlussleitungen Dämmschale. -
Seite 13: Montage Und Anschluss Leistungsmesser
RTU2 Modbus A RTU2 Modbus B Aderfarbe weiß grün Klemmenübersicht der Modbusverbindung von SolvisTom 9 kW und SC-3 Abb. 9: Anschlussklemmen Leistungsmesser Lumel NMID30-2 Leistungsmesser montieren 1. Den Leistungsmesser im Zählerschrank an die Hut- schiene möglichst nah am EVU-Stromzähler montieren. -
Seite 14: Netzanschluss
Tasten links und rechts entriegeln (siehe Abb. 8, S. 13). 3. Je nach verwendeter Zuleitung das Kabeldurchfüh- rungselement für die Spannungsversorgung entspre- chend bearbeiten. 4. Die Leitungen durch die Kabeldurchführung in die Leis- tungseinheit einführen. MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2 · SOLVIS... -
Seite 15: Inbetriebnahme
Inbetriebnahme bei Betrieb an der SC-3 Voraussetzung für die Inbetriebnahme ist eine vollständige Installation aller hydraulischen und elektrischen Kompo- Zur Anbindung der Station SolvisTom 9 kW an die Solvis- nenten. Control 3 die folgenden Schritte durchführen: 5.1 Füllen und Dichtigkeitsprüfung Modbusverbindung aktivieren 1. - Seite 16 Steigt dabei die Vorlauftemperatur über 85 °C, wird das Heizelement abgeschaltet und der eventuell an- fallende Überschussstrom wird voll in das Strom- netz eingespeist. Hat sich die Vorlauftemperatur wieder abgekühlt, kann das Heizelement wieder in Betrieb gehen. MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2 · SOLVIS...
-
Seite 17: Einstellungen
6 Einstellungen 6 Einstellungen 6.1 Menü-Übersicht Menüstruktur des im SolvisTom 9 kW integrierten Bedienteils - Teil 1 Menüebene Menüpunkt Untermenü Parameter Werk Kommentar Info Übersicht Übersicht Leistung Zähler und Leistungsausgabe Heizstäbe Leistung Übersicht Leistung Zähler und Leistungsausgabe Heizstäbe Heizelement Temperatur Heizpatrone... - Seite 18 6 Einstellungen Menüstruktur des im SolvisTom 9 kW integrierten Bedienteils - Teil 2 Menüebene Menüpunkt Untermenü Parameter Werk Kommentar Grundeinstel- Zähler Regelintervall Regelintervall 60 s Regelintervall Abfrage Zähler lung Zählertyp MB Zählertyp Zählertyp: 2 = Lumel N43 4 = Lumel NMID30-2 Adresse A1/B1 MB Adresse Zähler...
-
Seite 19: Hauptmenü
6 Einstellungen 6.1.1 Hauptmenü Das Menü Programmieren dient der Einstellung ver- schiedener Parameter der Station SolvisTom 9. Unter an- derem erfolgt hier die Wahl der Zieltemperatur und der maximalen Speichertemperatur (nur im Stand-Alone Be- Info trieb). Übersicht Programmieren Leistung S01: Heizelement 49.2 °C... -
Seite 20: Handbetrieb
Abb. 21: Installateurcode: Gleichzeitig die grau hinterlegten Tasten drü- cken um das Menü Grundeinstellung zu entsperren Für die Menüpunkte des Menüs Grundeinstellung siehe Kap. „Menü-Übersicht“, S. 17. MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2 · SOLVIS... - Seite 21 Betätigen der Taste „< / links“ zurückkehren. Kontrolle des eingestellten Leistungsmessertyps und des- sen Modbus-Adresse 1. Das Menü Grundeinstellung aufrufen. 2. Den Menüpunkt „Zähler“ auswählen (siehe Abb. 20, S. 20). SOLVIS · MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2...
-
Seite 22: Wahlfunktionen
Freigabearten und Kombinationen mehrerer Bedingungen 6.2 Wahlfunktionen Auswahl der Temperaturführungsart SolvisTom 9 kW verfügt über eine wählbare Notheizfunk- 1. Das Menü Grundeinstellung tion. Diese kann im Menü des Bedienteils für maximal 24 aufrufen. Stunden aktiviert werden. Nach Ablauf des aktivierten Zeit- 2. -
Seite 23: Sd-Karte
6.3.2 Datenaufzeichnung SD-Karte aktivieren und Datenaufzeichnung starten 1. MicroSD-Karte in den Einschub auf der Platine der Leis- tungseinheit einsetzen. 2. Am Bedienelement der Station SolvisTom 9 in das Menü Programmieren wechseln. 3. Den Menüpunkt „System“ aufrufen. 4. Das Untermenü „SD-Card ein/aus“ auswählen. -
Seite 24: Firmwareupdate
6 Einstellungen 6.3.3 Firmwareupdate Firmware Update Firmwareupdate durchführen Das Firmwareupdate von SolvisTom 9 kW kann sowohl an der integrierten Bedieneinheit, als auch über die SC-3 vor- genommen werden. 1. Die heruntergeladene ZIP-Datei in den Ordner 04898652.41U „d:\PROG“ (oder auch andere Laufwerksbezeichnung anstelle von d) auf eine Micro-SD-Karte (mit FAT- Dateisystem) extrahieren. -
Seite 25: Bedienung Der Solviscontrol
Eingänge • „Maximale Speichertemperatur“ - hier ist die Tempera- Wasser Ausgänge tur einstellbar, auf die SolvisTom 9 kW den Speicher ma- ximal aufheizen soll (werkseitig auf 75 °C eingestellt) Zirkula on Meldungen • „Hysterese Speichertemperatur“ - werkseitig auf 3 K... -
Seite 26: Anlagenschema
Im Menü „Sonstiges“ => „Anlagenschema“ => „SolvisTom“ ren. werden die aktuell gemessenen Werte angezeigt: • des Leistungsüberschusses, Abb. 39: Anlagenschema PV2Heat-System Anzeige der gemessenen Temperaturen im Pufferspeicher Aktuelle Leistung des PV2Heat-Systems Aktuell gemessener Energie-Überschuss MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2 · SOLVIS... -
Seite 27: Solvisportal
In diesem Kapitel werden die zusätzlichen Bedien- werden. funktionen der PV2Heat-Anlage beschrieben. Für weitere Informationen bitte die Anleitung des SolvisPortals lesen. Abb. 40: Anzeige „Wärmemenge PV2Heat“ (linke Balken) und „Startvorgänge PV2Heat“ (rechte Balken) SOLVIS · MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2... -
Seite 28: Einstellung Der Imp-Pumpe
1. Im Setup-Menü die Taste so oft betätigen, bis „SEt Addr“ im Display erscheint. 2. Wenn „001“ eingestellt ist, keine Änderung vorneh- men. Ist eine abweichende Adresse eingestellt, Enter-Taste drücken und mit bzw. die jeweils MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2 · SOLVIS... -
Seite 29: Wartung Und Pflege
7 Wartung und Pflege 7 Wartung und Pflege 7.1 Wartungsintervall Die Station SolvisTom 9 kW ist ein wartungsfreies System. Pflegehinweise Zwischen den jährlichen Wartungen empfiehlt es sich, den Allgemeinzustand der Anlage regelmäßig zu überprüfen. Das dient der Werterhaltung und Versorgungssicherheit. -
Seite 30: Fehlerbehebung
3. Prüfen, ob abweichende Werte von 0 (null) für Sol- bezogen hat. visTom 9 kW angezeigt werden. Fehler interne Si- Auf dem Bedienteil des SolvisTom 9 kW wird die cherungsüberwa- Fehlermeldung „230V int“ angezeigt. Keine wei- Wenn von 0 (null) abweichende Werte für timeouts (t), dis- chung tere Reaktion. - Seite 31 Bei einem vermuteten Sensordefekt können die Widerstandswerte mit einem Messgerät überprüft werden. Pt1000 Temperatur [°C] –10 Widerstand [ ] 1.000 1.039 1.078 1.097 1.117 1.155 1.194 1.232 Temperatur [°C] Widerstand [ ] 1.271 1.309 1.347 1.385 1.423 1.461 1.498 1.536 1.573 SOLVIS · MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2...
-
Seite 32: Allgemeine Störungstabelle
Elektrischer Fehler • 15 V fehlen (intern) oder Gleichspannung im unzulässigen Bereich Motorfehler Motor arbeitet im unzulässigen Bereich ohne Anzeige Netzanschluss unterbrechen und wieder verbinden Pumpe läuft nicht Anschlussspannung und Sicherung prüfen MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2 · SOLVIS... -
Seite 33: Außerbetriebnahme
9 Außerbetriebnahme 9 Außerbetriebnahme 9.1 Kurzzeitiges Stilllegen Bleibt die elektrothermische Station SolvisTom 9 kW über längere Zeit außer Betrieb und in einem frostgefährdeten Raum, muss die Stromversorgung unterbrochen und die Station mittels Entleerhahn vollständig entleert werden. 9.2 Endgültiges Stilllegen Wird die elektrothermische Station SolvisTom 9 kW end- gültig außer Betrieb genommen, so ist die Stromversor-... -
Seite 34: Technische Informationen
Parity: None Passwort: 1000 Funktionen: Energiemessgerät Gehäuse: Kunststoff / UL 94 V-0 Montage: Hutschiene in Zählerschrank, 76 mm x 100 mm (B x H) Anzeige / Display: Vollgrafik-Display mit Hintergrundbeleuchtung, Kontroll-LED MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2 · SOLVIS... - Seite 35 Absicherung Regler-/Steuerkreis: 1 x F1A Feinsicherung Eingänge: 4 Temperatursensoren PT 1000 Ausgänge: 3 Halbleiterrelais, 2 PWM-Ausgänge PWM-Spannung: 0 - 10 V Einbauart: Feste Verdrahtung, < 2000 m über dem Meeresspiegel Datenschnittstelle: MicroSD-Karteneinschub SOLVIS · MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2...
-
Seite 36: Abmessungen
10 Technische Informationen 10.2 Abmessungen 127.5 117.5 22.9 160.492 Abb. 45: Abmessungen und Bohrschablone für SolvisTom 9 Abb. 47: SolvisTom 9 - Ansicht von oben Abb. 46: SolvisTom 9 - Seitenansicht von links MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2 · SOLVIS... -
Seite 37: Anhang
A = we B = gn PWM Pumpe HE M Pumpe 2 Modbus 1 L1ST SC-3 Abb. 48: Stromlaufplan der Station SolvisTom 9 kW mit (optionaler) Anbindung des SC-3 Zentralreglers Außenleiter L1 EVU-Zähler Stromzähler des Energieversorgungsunternehmens Außenleiter L2 Brücke Außenleiter L3 Lumel... -
Seite 38: Anlagenschemata
• Variante 1: Eine Aufrüstung des Zentralreglers von der SolvisControl 2 auf die SolvisControl 3 ist notwendig. • Alternativ, Variante 2: Der Einsatz der Station SolvisTom 9 kW am SolvisMax 6 mit SolvisControl 2 Zentralregler ist mög- lich, SolvisTom 9 kW muss dann Stand-Alone betrieben werden. Eine Anbindung an die SC-2 erfolgt nicht. Zusätzlich ist ein Speichersensor (S02/TS2) zu installieren. - Seite 39 11 Anhang SST-TOM-9 Abb. 50: SolvisMax Gas / SolvisMax Öl mit Festbrennstoffkessel, SolvisTom 9 kW sowie zwei gemischten Heizkreisen – Teil 2 Dieses Schema ersetzt keine fachtechnische Detailplanung. Für eine kor- Wir behalten uns für diese Zeichnung alle Urheberrechte vor. Ohne un- rekte Funktion der Anlage sind die Vorgaben unserer Installations-, Bedie- sere schriftliche Genehmigung darf sie nicht vervielfältigt oder Dritten zu-...
-
Seite 40: Solvismax Gas Und Öl 7 Ohne Solaranlage
SolvisMax Gas/Öl Solvis Control K-RL H-RL H/K-VL Abb. 51: SolvisMax Gas / SolvisMax Öl mit Festbrennstoffkessel, SolvisTom 9 kW sowie zwei gemischten Heizkreisen – Teil 1 * optional, ** gilt nur für SÖ Ausstattung Abkürzungen • Systemregler SolvisControl 3 Luftabscheider Ausdehnungsgefäß... - Seite 41 11 Anhang SST-TOM-9 Abb. 52: SolvisMax Gas / SolvisMax Öl mit Festbrennstoffkessel, SolvisTom 9 kW sowie zwei gemischten Heizkreisen – Teil 2 Dieses Schema ersetzt keine fachtechnische Detailplanung. Für eine kor- Wir behalten uns für diese Zeichnung alle Urheberrechte vor. Ohne un- rekte Funktion der Anlage sind die Vorgaben unserer Installations-, Bedie- sere schriftliche Genehmigung darf sie nicht vervielfältigt oder Dritten zu-...
-
Seite 42: Solvismax Gas Und Öl 7 Mit Solaranlage
11 Anhang 11.2.3 SolvisMax Gas und Öl 7 mit Solaranlage Abb. 53: SolvisMax Gas / SolvisMax Öl mit Solaranlage, Festbrennstoffkessel, SolvisTom 9 kW sowie zwei gemischten Heizkreisen – Teil 2 * optional, ** gilt nur für SÖ Ausstattung Abkürzungen • Systemregler SolvisControl 3 Luftabscheider Ausdehnungsgefäß... - Seite 43 11 Anhang SST-TOM-9 Abb. 54: SolvisMax Gas / SolvisMax Öl mit Solaranlage, Festbrennstoffkessel, SolvisTom 9 kW sowie zwei gemischten Heizkreisen – Teil 2 Dieses Schema ersetzt keine fachtechnische Detailplanung. Für eine kor- Wir behalten uns für diese Zeichnung alle Urheberrechte vor. Ohne un- rekte Funktion der Anlage sind die Vorgaben unserer Installations-, Bedie- sere schriftliche Genehmigung darf sie nicht vervielfältigt oder Dritten zu-...
-
Seite 44: Index
PV-Wechselrichter ......7, 13 Wartungszyklen ........6 Gewähr ........... 5 Wirksamkeit ..........5 Reinigen ..........29 Reinigungszyklen........6 Heizungswasser ........5 Zählerschrank ........13 Reklamationen ........8 Hutschiene ..........13 Zubehörteile ........... 6 MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2 SOLVIS... - Seite 45 Notizen SOLVIS MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2...
- Seite 46 Notizen MAL-TOM-9 · Technische Änderungen vorbehalten · 34250-2 SOLVIS...
- Seite 48 SOLVIS GmbH Grotrian-Steinweg-Straße 12 D-38112 Braunschweig Tel.: +49 (0) 531 28904-0 Fax.: +49 (0) 531 28904-100 E-Mail: info@solvis.de Internet: www.solvis.de...
