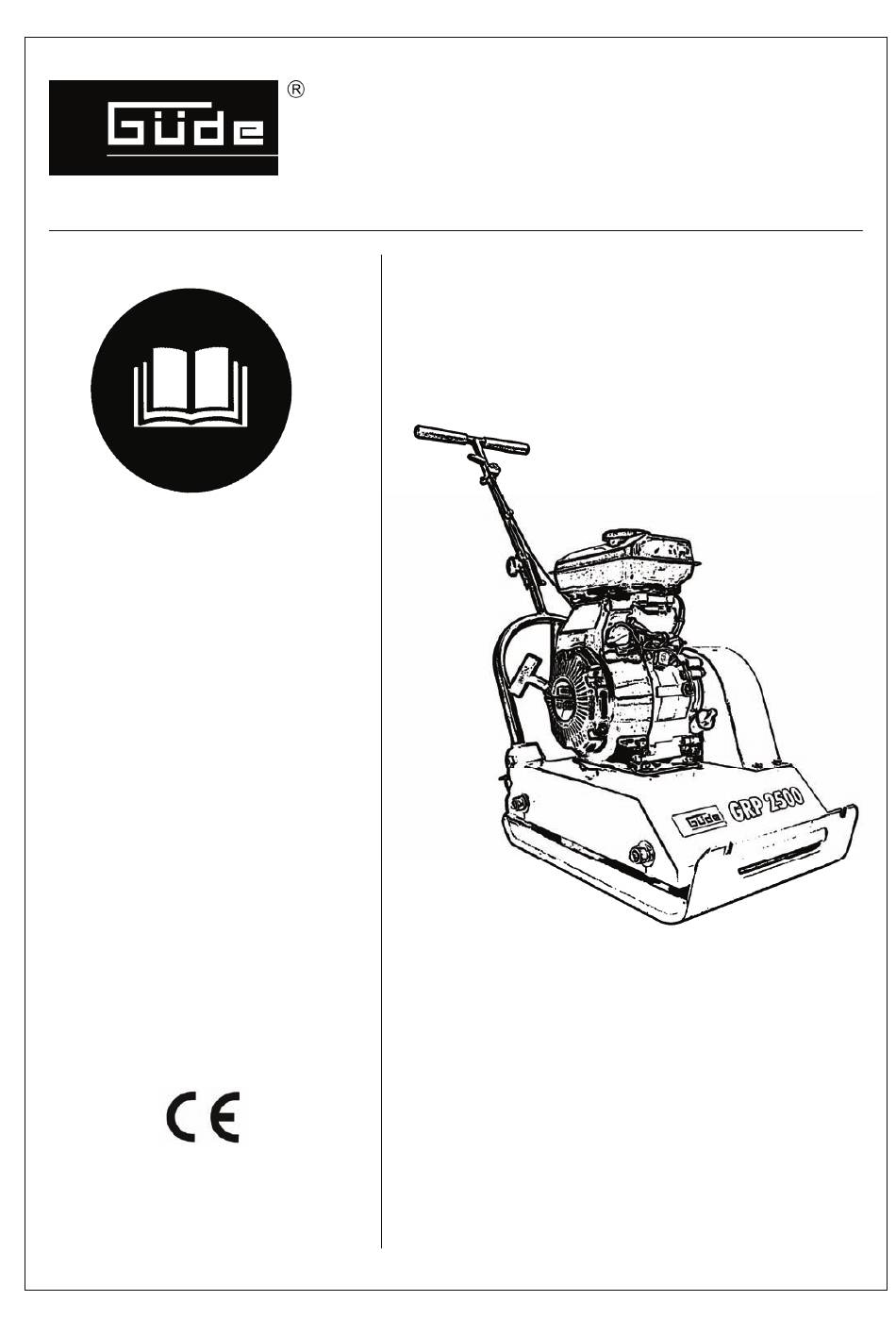

- Seite 1 GRP 2500 Deutsch Čeština Slovenčina English #55467 © Copyright Güde GmbH & Co. KG - Birkichstrasse 6 - 74549 Wolpertshausen - Germany...

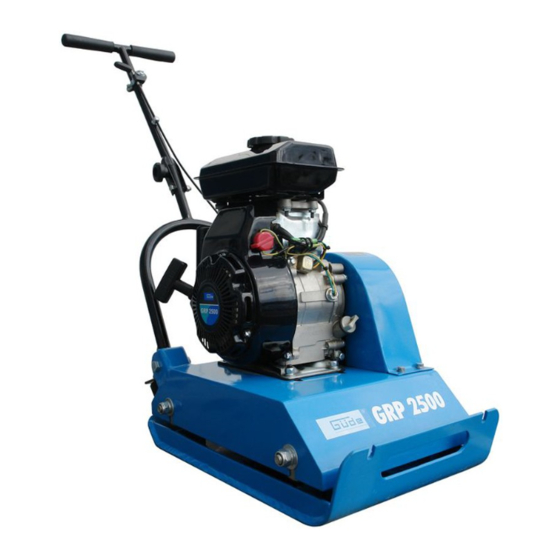

- Seite 3 +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com Gerät Mini-Rüttelplatte GRP 2500 Ideal für Garten und Landschaftsbau, durch die kompakte Bauweise und das niedrige Gewicht auch an schwer zugänglichen Stellen einsetzbar. Inkl. Radsatz für einfachen Transport. Einsatzgebiete: Zum Rütteln und Verdichten von kleineren Flächen, wie Terrassen, Hofeinfahrten, Gehwege. Hochwertiger Benzinmotor mit Ölmangelsicherung!!
- Seite 4 Warnung! Bei der Verwendung von Werkzeugmaschinen sind immer grundlegende Vorsichtsmaßnahmen zu ergreifen. Bitte beachten Sie auch alle Tips und Hinweise in den zusätzlichen Sicherheitshinweisen. Achten Sie auf die Umgebungsbedingungen, unter denen Sie arbeiten. Durch das Motorgerät werden giftige Abgase erzeugt, sobald der Motor läuft. Diese Gase können geruchlos und unsichtbar sein. Deshalb dürfen Sie niemals in geschlossenen oder schlecht belüfteten Räumen mit dem Gerät arbeiten.
- Seite 5 • Einen überfluteten Benzinmotor NICHT ankurbeln, so lange die Zündkerze herausgenommen ist. Im Zylinder angestauter Kraftstoff spritzt aus der Zündkerzenöffnung heraus. • KEINEN Zündfunkentest an Benzinmotoren vornehmen, wenn der Motor überflutet oder Benzin zu riechen ist. Ein Streufunke könnte die Dämpfe entzünden. KEIN Benzin oder andere Arten von Kraftstoff bzw.
- Seite 6 Umweltschutz: Verpackungs- Abfall nicht in die material aus Pappe Umwelt sondern kann an den dafür fachgerecht vorgesehen entsorgen. Recycling-Stellen abgegeben werden. Verpackung: Vorsicht Packungsorientierung Vor Nässe schützen Oben zerbrechlich Technische Daten: Motorleistung Hubraum Drehzahl Benzinart/Tankinhalt Gewicht Lärmwertangabe Bestimmungsgemäße Verwendung Die Rüttelplatte ist ausschließlich zum Einrütteln von kleinerer bis mittlerer Flächen, kleine Fundamente, Terrassen, Gehwegen und Einfahrten zugelassen.
- Seite 7 Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt. Schulung Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung. Eine spezielle Schulung ist nicht notwendig. Technische Daten GRP 2500 max. Leistung 1,8 kW / 2,5 PS bei 3600 min Hubraum 98 cm³...
- Seite 8 Tankinhalt 1,4l Vibrationsstöße 4400/min Laufgeschwindigkeit 0-25m/min Verdichtungsdruck ca. 450 kg Arbeitsplatte 500 x 290 mm Lärmwertangabe 98 dB Gewicht ca. 43 kg Artikel-Nr.: 55467 Transport und Lagerung Transport Die Rüttelplatte ist mit Rädern ausgestattet. Um das Gerät zu transportieren, müssen Sie folgende Veränderungen vornehmen. Sie müssen die Haltevorrichtung der Transporträder verschrauben.
- Seite 9 Störungen - Ursachen - Behebung Störung Ursache Behebung Schalterstellung Ein-/Ausschalter Kraftstoff nachfüllen. Motor läuft, nicht an. Kein Kraftstoff Gashebel/Motor noch in Choke Position. Gashebel/Motor auf RUN stellen. Zündkerzenstecker zu locker. Zündkerzenstecker überprüfen. Abgestandener Kraftstoff bzw. verschmutzter Abgestandener Kraftstoff in ein geeignetes Motor läuft Kraftstoff.
- Seite 10 Inspektions- und Wartungsplan Täglich vor Nach den ersten 20 Alle 2 Wochen Jeden Monat oder Jedes Jahr oder Betrieb Stunden oder 50 Stunden alle 100 Stunden alle 300 Stunden Kraftstoffstand prüfen Motorölstand prüfen Kraftstoffleitung prüfen Luftfilter prüfen, ersetzten wenn nötig Keilriemen überprüfen und einstellen Luftfilterelement reinigen...
-
Seite 11: Eg-Konformitätserklärung
Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. In a case of alternation of the machine, not agreed upon by us, this declaration will loose its validity. Bezeichnung der Geräte: - GRP 2500 Machine desciption: Artikel-Nr.: - 55467 Article-No.: Einschlägige EG-Richtlinien:... -
Seite 29: Eg-Konformitätserklärung
Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. V prípade zmeny prístroja, ktorá s nami nebola konzultovaná, stráca toho vyhlásenie svoju platnosť. Bezeichnung der Geräte: - GRP 2500 Označenie prístrojov: Artikel-Nr.: - 55467 Obj. č.: Einschlägige EG-Richtlinien:... - Seite 37 Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. In a case of alternation of the machine, not agreed upon by us, this declaration will loose its validity. Bezeichnung der Geräte: - GRP 2500 Machine desciption: Artikel-Nr.: - 55467 Article-No.: Einschlägige EG-Richtlinien:...
