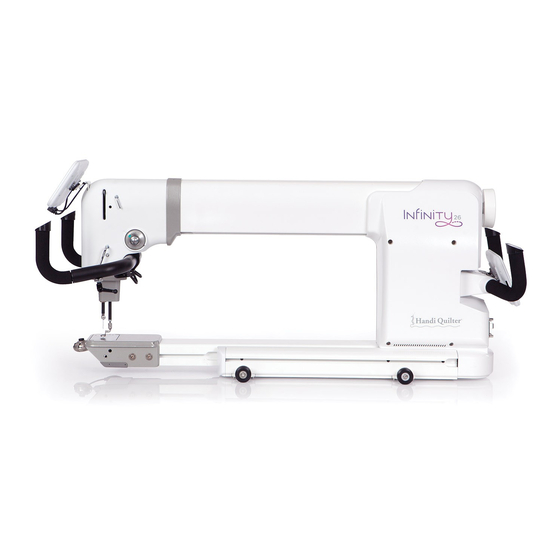

handi quilter Infinity 26 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. handi quilter Anleitungen
  4. Nähmaschinen
  5. Infinity 26
  6. Bedienungsanleitung

handi quilter Infinity 26 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

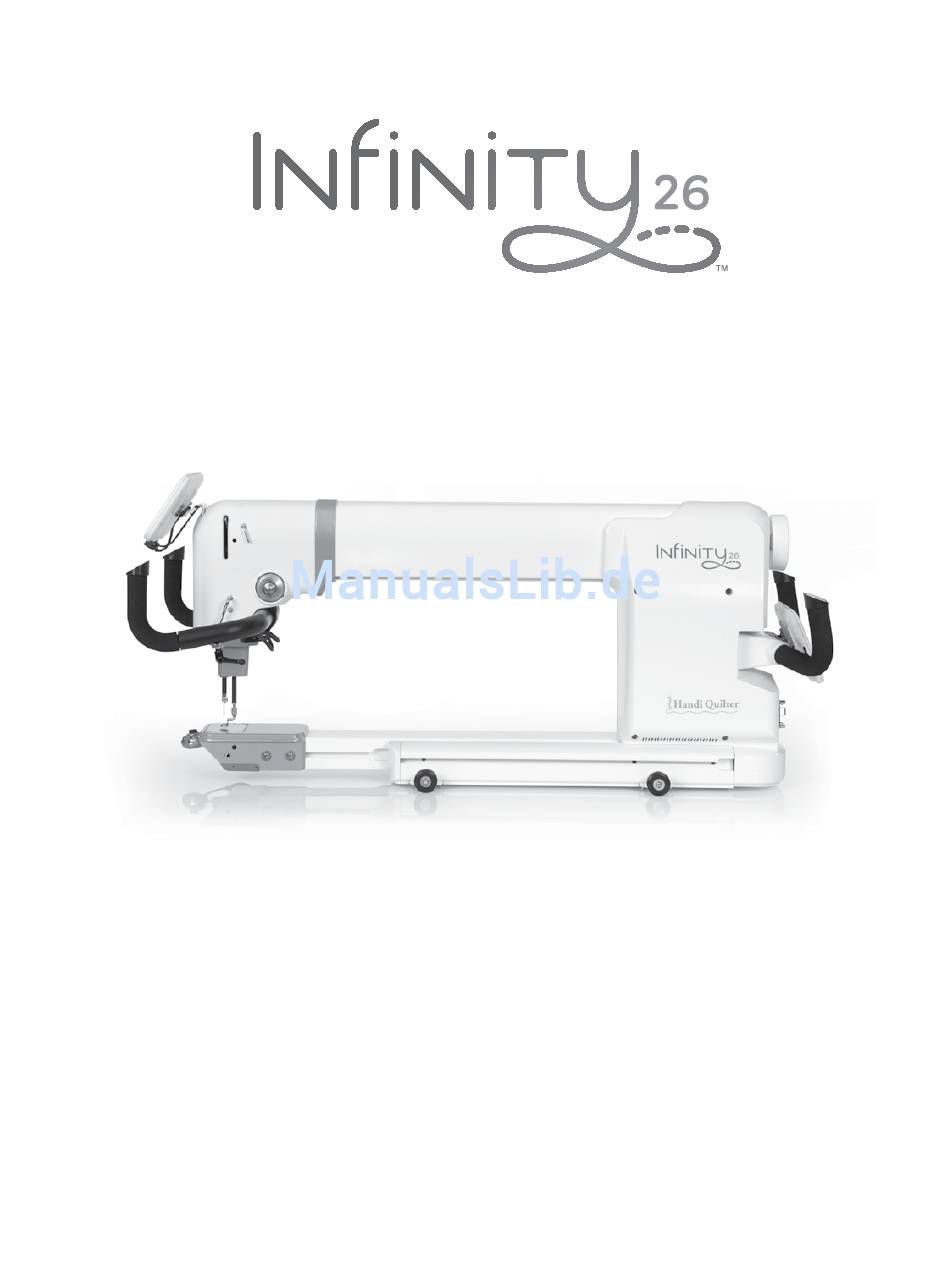

BEDIENUNGSANLEITUNG
QM33004 • VERSION 1.1
© 2015 Handi Quilter, Inc. Alle Rechte vorbehalten.
Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden. Wenn Ihnen in
dieser Anleitung Fehler auffallen, teilen Sie uns diese bitte schriftlich mit. Dieses Dokument erhebt keinen Anspruch
auf Fehlerfreiheit.
Handi Quilter, Inc. übernimmt keine Verantwortung oder Haftung für Fehler bzw. Ungenauigkeiten in den
Informationen dieser Anleitung.
Handi Quilter, HQ Infinity, HQ Avanté, HQ Fusion, HQ Sixteen, HQ Sweet Sixteen, HQ Pro-Stitcher und TruStitch sind
entweder Marken oder eingetragene Marken von Handi Quilter, Inc.
Gedruckt in den Vereinigten Staaten von Amerika.
Teilenummer: QM33004
02.25.2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für handi quilter Infinity 26

Inhaltszusammenfassung für handi quilter Infinity 26

  • Seite 1 Handi Quilter, Inc. übernimmt keine Verantwortung oder Haftung für Fehler bzw. Ungenauigkeiten in den Informationen dieser Anleitung. Handi Quilter, HQ Infinity, HQ Avanté, HQ Fusion, HQ Sixteen, HQ Sweet Sixteen, HQ Pro-Stitcher und TruStitch sind entweder Marken oder eingetragene Marken von Handi Quilter, Inc.

  • Seite 2: Verwendung Dieser Anleitung

    Verwendung dieser Anleitung Hinweise, wichtige Hinweise und Vorsichtshinweise  HINWEIS: Ein HINWEIS zeigt wichtige Informationen an, mit deren Hilfe Sie Ihr Handi Quilter-Produkt besser nutzen können. Â WICHTIG: Ein Hinweis vom Typ WICHTIG liefert Informationen, die für die ordnungsgemäße Bedienung Ihres Handi Quilter-Produkts erforderlich sind.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Verwendung dieser Anleitung ..........................2 Gratulation zum Kauf ..............................5 Lieferumfang der Maschine ............................5 Wichtige Sicherheitsinformationen (Englisch) ....................6 Informationen zur Maschine ........................... 10 Allgemeine Spezifikationen ............................. 10 Aufbau der HQ Infinity ............................11 Aufbau und Einrichtung ..........................13 Schlitten ...................................
  • Seite 4 Arbeitshilfen der Maschine ..........................50 Quilttimer, Alarm und Stichzähler ........................... 50 Taschenrechner-Bildschirm ............................. 52 Software-Aktualisierungen ............................52 Spannungskalibrierung ............................55 Fehlersuche ................................56 Maschineneinstellungen ..........................56 Easy-Touch Tension™-Voreinstellungen ........................57 Alarm zur Spulenfüllmenge ............................. 58 Tastenoptionen für Haltegriff ..........................60 Laserlicht .................................

  • Seite 5: Gratulation Zum Kauf

    Sie auch daran, dass Ihnen bei Fragen jederzeit Ihr autorisierter HQ-Vertreter oder -Fachhändler vor Ort behilflich sein kann. Wenn der Vertreter nicht erreichbar sein sollte, können Sie sich auch direkt an Handi Quilter wenden. Schreiben Sie uns eine E-Mail an HQCares@HandiQuilter.com oder rufen Sie uns an unter +1-877-697-8458 (Montag bis Freitag, 8:00 bis 17:00 Uhr, Mountain Time).

  • Seite 6: Wichtige Sicherheitsinformationen (Englisch)

    Wichtige Sicherheitsinformationen (Englisch) Diese Maschine erfüllt die Anforderungen des Abschnitts 15 der FCC-Bestimmungen. Voraussetzung für die Bedienung der Maschine sind die folgenden zwei Bedingungen: (1) Diese Maschine darf elektrische Störungen weder verursachen, noch darf die Maschine (2) anfällig sein gegenüber elektrischen Störungen, einschließlich Störungen, die unerwünschte Funktionsweisen verursachen.

  • Seite 7: Haftungsausschluss

    Diese Maschine ist nur für den Hausgebrauch vorgesehen. Haftungsausschluss Handi Quilter und seine Vertreter sind nicht rechtlich verantwortlich oder haftbar für Schäden an der HQ Infinity, wenn die Maschine unsachgemäß oder nicht in Übereinstimmung mit den Leitlinien in dieser Anleitung benutzt wurde oder wenn sie mit Rahmen für das Maschinenquilten benutzt wurde, die nicht von Handi Quilter empfohlen sind.

  • Seite 8: Verlängerung Der Lebensdauer Der Maschine

    3. Lassen Sie die Maschine nicht fallen und stoßen Sie die Maschine nicht an. 4. Lesen Sie immer in der Anleitung nach, wenn Sie den Federfuß, die Nadel oder andere Teile der Maschine austauschen oder reparieren möchten. Wenden Sie sich ggf. an einen autorisierten Handi Quilter-Vertreter oder die technische Unterstützung von Handi Quilter.

  • Seite 9: Allgemeine Spezifikationen

    Allgemeine Spezifikationen Die HQ Infinity arbeitet mit Hightech-Elektronik und einer innovativen Touchscreen-Bedienoberfläche, um Hobby- Quiltern mehr Funktionen und eine höhere Benutzerfreundlichkeit anzubieten, als jemals in der Quiltbranche möglich war. Die HQ Infinity-Quiltmaschine ist eine qualitativ hochwertige Maschine, die sich sowohl durch robuste Design-Merkmale als auch durch leichte Wartung auszeichnet.

  • Seite 10: Aufbau Der Hq Infinity

    Aufbau der HQ Infinity Ansicht links 1. Hinteres Anzeige-Display 2. Hintere Haltegriffe 3. Handi-Zubehörschiene 4. USB-Anschluss für Videokamera 5. Halterung für Videokamera 6. Vordere Haltegriffe 7. Vorderes Anzeige-Display 8. Vorderer Ein/Aus-Schalter Detailansicht des Nadelbereichs 9. Nähfuß 10. Nadelstange 11. Fadenführer der Nadelstange 12.

  • Seite 11: Ansicht Rechts

    Ansicht rechts 15. Fadenhebel 16. Dreiloch-Fadenführer 17. Fadenablage und Fadenständer 18. Spulenstift 19. Handrad 20. Handi-Zubehörschiene 21. Bügelförmige Fadenführung 22. Spannungsregler | 11 HQ Infinity Bedienungsanleitung...
  • Seite 12 Rückwand 23. Anschluss Hintere Haltegriffe 24. USB-Anschluss Hinteres Anzeige-Display 25. Hauptnetzschalter 26. Stromkabelanschluss 27. Reserviert für zweite Videokamera 28. Reserviert für HQ Pro-Stitcher 29. Stichregler 30. Anschluss Laserstrahler 31. Reserviert für HQ Pro-Stitcher-Stromversorgung 32. Netzanschluss Hinteres Anzeige-Display 12 | www.HandiQuilter.com...

  • Seite 13: Aufbau Und Einrichtung

    Aufbau und Einrichtung Schlitten Sie sollten den Galerierahmen bereits montiert haben. Ausführliche Anweisungen zur Montage des Rahmens finden Sie in der Anleitung für Galerierahmen.  INTERNET: Weitere Informationen zur Montage des Rahmens erhalten Sie im Video Setting Up the Frame (Montage des Rahmens) unter: http://www.handiquilter.com/videos/hq-infinity/209/.

  • Seite 14: Haltegriffe

    Trennen des Stromkabels • Drücken Sie auf die rote Taste am Kabelende, das in die Maschine eingesteckt ist, und ziehen Sie dann das Kabel ab. Weitere Informationen finden Sie unter Netzschalter im Kapitel Bedienung der Maschine in dieser Anleitung.  HINWEIS: Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor Sie diese an eine Stromquelle anschließen.
  • Seite 15 2. Stecken Sie die (einem Netzwerkstecker ähnlichen) RJ45-Telefonstecker in die Haltegriffe. Stellen Sie sicher, dass das Kabel, das aus der rechten Seite des Maschinenkopfes austritt, in den Anschluss für die Beleuchtung am linken Haltegriff eingesteckt wird, und das Kabel aus der linken Seite des Maschinenkopfes in die rechte Seite des Haltegriffs eingesteckt wird.
  • Seite 16 6. Bringen Sie die Haltegriffe durch Vor- und Rückwärtsschieben in eine Position, in der Sie bequem quilten können, und drehen Sie die untere Schraube mit dem 5 mm-Inbusschlüssel fest. Wenn Sie den Spannhebel verwenden, müssen Sie diesen vollständig mit der Hand festziehen. Â...
