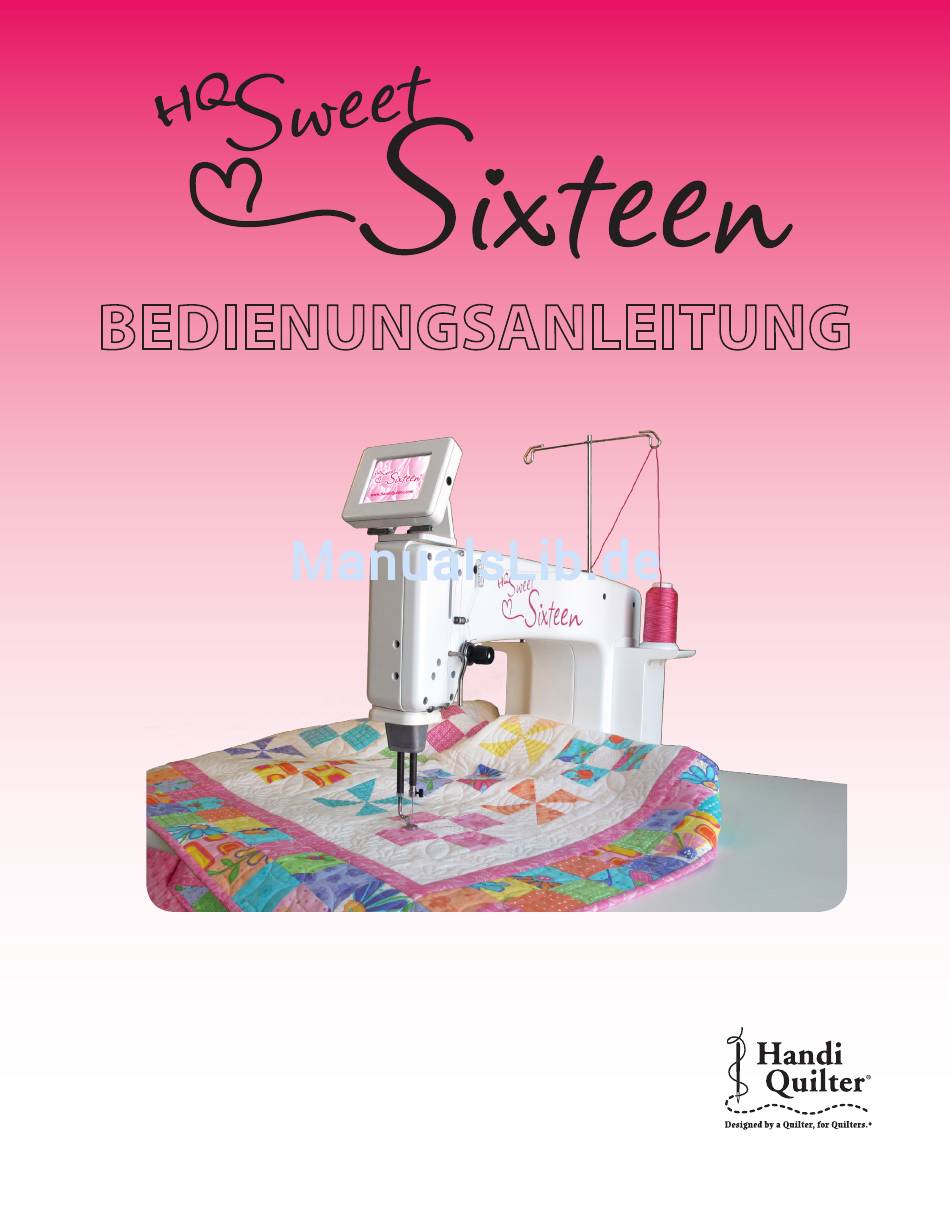

- Seite 1 BEDIENUNGSANLEITUNG QM30270, version 2.2 07/17/14 © 2014 Handi Quilter, Inc.
- Seite 2 Sie haben nicht nur eine Quiltmaschine erworben, Wann immer Sie Fragen haben, Ihr Vertreter vor Ort ist sondern sind Mitglied der Handi Quilter Familie für Sie da. Sollte kein Vertreter zur Verfügung stehen, geworden, in der wir Sie willkommen heißen.
-
Seite 3: Inhaltsverzeichnis
Quilten – Erste Schritte Korrektur häufiger Fehler Sonderzubehör Garantie Formular für die Garantieregistrierung HINWEIS: Ein DVD-Set „Handi Quilter Schulungs-Checkliste Quiltmaschinen: Einführung“ ist Teil des Lieferumfangs Ihrer HQ Sweet Sixteen- Maschine. Nutzen Sie diese DVDs und die darauf enthaltenen Anleitungen, um Ihre HQ Sweet Sixteen optimal einrichten und verwenden zu können. -
Seite 4: Sicherheitsabschnitt
11. Zum Trennen von der Wandsteckdose zunächst den Haftungsausschluss Schalter in Aus-Stellung bringen, dann das Kabel Handi Quilter und deren Vertreter haften in keiner abziehen. Dabei am Stecker nicht am Kabel ziehen. Weise für Schäden an Handi Quilter Maschinen, Die HQ Sweet Sixteen niemals mit beschädigtem wenn diese nicht bestimmungsgemäß... -
Seite 5: Bauteile Hq Sweet Sixteen Vordere Seitenansicht
Bauteile HQ Sweet Sixteen Vordere Seitenansicht Abb. 1 Fadenständer Nicht gekennzeichnete Bauteile Fadenführer A Da die HQ Sweet Sixteen zu einem Quiltsystem 3-Loch Fadenführer B mit Stehrahmen erweitert werden kann, finden Fadenführer C sich an der Maschine Teile, die beim Quilten im Oberfadenspannung Sitzen an der Maschine nicht verwendet werden Bügel-Fadenführer E... -
Seite 6: Hintere Seitenansicht
Hintere Seitenansicht 18. Vordere Gewindebohrungen für Bildschirm montage 11. Nadelstange 19. Vorderer Fuß 12. Nadelstangen-Fadenführer 20. Hintere Abdeckung/Rahmen 13. Nadel 21. Hinterer Fuß 14. Federfuß (hopping foot) 22. Anschluss Farbbildschirm 15. Stichplatte 23. Gewindebohrung für Halterung Garnrollenstift 16. Handi Feet-Befestigung 17. -
Seite 7: Rück- Und Vorderansicht
Rück- und Vorderansicht 23. Ein/Aus-Schalter 28. Elektronische Steuereinheit (C-Pod) 24. Netzkabelanschluss 29. Fadenspuleinheit 25. Zubehör-Netzabgang 30. LED Leuchte 26. Fußanlasseranschluss 31. Stromversorgungseinheit (P-Pod) 27. Garnrollenstift 1 32. Garnrollenstift 2 Detail Rückseite Vorderseite Abb. 3 www.HandiQuilter.com Seite 7... -
Seite 8: Tisch Aufstellen (Und Zur Aufbewahrung Abbauen)
Beine wieder in ihre unterste Stellung bringen. Die untere Anschlussbuchse ist für Erweiterungen vorgesehen, die von Handi Quilter entwickelt werden. 5. Zur Befestigung der Beine an der Tischplatte dienen (Bisher nicht verfügbar.) zwei Befestigungsklammern unterschiedlicher Größe. Eine ist länger als die andere. Achten Sie auf die richtige Zuordnung der Klammern. -
Seite 9: Installation Des Fadenständers
Installation des Farb-Touchscreens Installation des Fadenständers Abb. 6 Der Farb-Touchscreen wird vorinstalliert auf einem Befestigungswinkel geliefert, dabei sollte das eine Ende des Kabels an der Rückseite des Bildschirms befestigt sein (siehe Abb. 6). Achtung: Stellen Sie sicher, dass die Stromzufuhr unterbrochen ist, bevor Sie den Farb-Touchscreen installieren. -
Seite 10: Einsetzen (Oder Wechseln) Der Nadel
Beim Transport oder beim Auspacken der Lineal arbeiten und für Maschine könnte sie jedoch beschädigt worden sein. Aus herkömmliche Quiltarbeiten, diesem Grund empfiehlt Handi Quilter, die Nadel vor dem und den offenen Federfuß ersten Quilten mit Ihrer neuen Maschine zu ersetzen. für Feinarbeiten, wenn eine bessere Sichtbarkeit 1. - Seite 11 Threading the Machine Maschine einfädeln TAKE UP SPRING Aufnahmefeder RÜCKSEITE TENSION ASSEMBLY FRONT BACK Spannungsregler VORDERSEITE DETAIL 2 Figure 11 Abb. 10 1. Place a cone or spool of thread on the spool pin. Pass the thread through the thread-mast eyelet from 1.
- Seite 12 3. Der Faden wird durch den Fadenführer C und dann hinunter zur Spanneinheit geführt (siehe Abb. 12). ACHTUNG: Es ist erforderlich, dass der Faden zwischen den beiden Spannscheiben durchgefädelt wird. Wenn der Faden nicht ordnungsgemäß zwischen den beiden Spannscheiben aufliegt, kann es passieren, dass der Faden außerhalb der Spannscheiben zu liegen kommt, dass es zu Schlingenbildung im Stoff oder zu Fadennest- ern kommt.
-
Seite 13: Einstellung Von Spule Und Unterfadenspannung
Einstellung von Spule und Unterfadenspannung Spule einsetzen Hinweis: Während Sie das Spulengehäuse einsetzen bzw. immer wenn Sie in der Nähe der Nadel hantieren, den Netzschalter ausschalten. ZUGFEDER Abb. 15 Abb. 13 1. Spule so in das Gehäuse einsetzen, dass der Faden von der offenen Seite aus betrachtet im Uhrzeigersinn abgezogen wird (Abb. -
Seite 14: Unterfadenspannung Prüfen Und Einstellen
Spulenfaden auf die Oberseite des Quilt ziehen 1. Nach dem Einfädeln der Maschine, Stecker einstecken und Strom anschalten. Das Quiltsandwich unter dem Federfuß (hopping foot) platzieren. 2. Das Ende des Nadelfadens mit der linken Hand festhaltend, eine der folgende Methoden wählen, um die Nadel eine vollständige Umdrehung ausführen zu lassen, um den Spulenfaden auf die Oberseite des Quilts zu bringen. -
Seite 15: Oberfadenspannung Erhöhen
Oberfadenspannung erhöhen Um die Oberfadenspannung zu erhöhen, den Knopf für die Oberfadenspannung (Seite 5, Abb. 1, #5) im Uhrzeigersinn drehen. Oberfadenspannung lockern Um die Oberfadenspannung zu lockern, den Knopf für die Oberfadenspannung (Seite 5, Abb. 1, #5) entgegen dem Uhrzeigersinn drehen. Einstellung vornehmen und prüfen. -
Seite 16: Verwendung Der Touch-Screen-Anzeigen
Verwendung der Touchscreen-Anzeige HINWEIS: Nutzen Sie die Handi Quilter DVDs „Einführung“ als interaktive Anleitung zur Verwendung der HQ Sweet Sixteen Menüfunktionen. Die HQ Sweet Sixteen verfügt über eine Farb-Touch- Screen-Anzeige vorn an der Maschine. Einstellungen werden am Bildschirm vorgenommen. Funktionen Hauptmenü (Abb. 20) Status Fußanlasser... - Seite 17 Voreinstellungen Sie können bis zu drei Geschwindigkeiten per Voreinstellung festlegen und dadurch beim Arbeiten mühelos zwischen diesen drei Geschwindigkeiten umschalten. Sie könnten beispielsweise eine langsamere Geschwindigkeit für die Arbeit mit dem Lineal bevorzugen und eine höhere Geschwindigkeit, wenn Sie kreuz und quer an Ihrem Quilt arbeiten. (Abb. 23) Verwenden Sie die Schaltfelder „+“...
- Seite 18 Über das Schaltfeld „Fehlersuche“ wird ein Bildschirm aufgerufen, auf dem Fehlersuchefunktionen ausgeführt werden können. Diese Fehlersuchefunktionen werden im Allgemeinen nur verwendet, wenn bei der Problembehebung mit einem autorisierten Handi Quilter- Fachhändler zusammengearbeitet wird. Spracheinstellungen Die Bildschirme der HQ Sweet Sixteen können wahlweise in den Sprachen Englisch, Französisch, Deutsch oder Spanisch...
- Seite 19 Spule fast leer Die HQ Sweet Sixteen verfügt über eine Alarmfunktion, die Ihnen anzeigt, wann die Füllmenge der Spule sich dem Ende zuneigt, damit Sie abschätzen können, wieviel Unterfaden Ihnen noch zur Verfügung steht. Die Füllkapazität der Spule wird danach berechnet, wieviel eines bestimmten Fadentyps auf die Spule passt, unter Berücksichtigung anderer Faktoren beim Quiltvorgang, wie beispielsweise die Fadenspannung, die Anzahl der Stiche pro Zentimeter und...
-
Seite 20: Menüoptionen
Timer Die HQ Sweet Sixteen ist mit zwei praktischen Timern ausgestattet. Einer der Timer ermöglicht Ihnen, einen Erinnerungsalarm einzurichten (ähnlich wie ein Küchentimer), mit dem anderen Timer können Sie die Zeit erfassen, die Sie an einem Quilt-Projekt gearbeitet haben. Der erste Timer (obere Zeile) dient als Erinnerungsfunktion. - Seite 21 “Piep”-Ton zur Folge haben. Ertönt Abb. 35 ein anhaltender oder gar keinen Signalton, ist der Test fehlgeschlagen und die Maschine sollte von einem qualifizierten Handi Quilter Techniker überprüft werden. Um zum Hauptmenü zurückzukehren, die Schaltfläche “Hauptmenü” betätigen bzw. “Zurück”, um zum Bildschirm “Mehr” zurückzukehren.
- Seite 22 Sensortest Motorgeschwindigkeit Mit Hilfe des “Geschwindigkeits”-Sensortests lässt sich feststellen, ob ein Problem mit dem Geschwindigkeitssensor der HQ Sweet Sixteen besteht. Vor der Durchführung dieses Tests das Spulengehäuse und den Oberfaden herausziehen. Fußanlasser so treten, dass die Maschine langsam zu drehen beginnt. In dem weißen Feld erscheint eine Zahl, die sich auf 100 einpegeln sollte, wenn der Sensor ordnungsgemäß...
-
Seite 23: Quilten - Erste Schritte
Menü Taschenrechner Zu Ihrem Komfort haben wir einen einfachen Taschenrechner mit sechs Funktionen zur Verfügung gestellt (Abb. 41). Die verfügbaren Funktionen umfassen Addition, Subtraktion, Multiplikation, Division, Quadratwurzel und Prozentrechnung. Die Pfeiltaste oben rechts dient zum Löschen falsch eingegebener Ziffern. Um zum Hauptmenü zurückzukehren, die Schaltfläche “Hauptmenü”... -
Seite 24: Korrektur Häufiger Fehler
Korrektur häufiger Fehler Ausgelassene Stiche Korrekturmaßnahme • Die Nadel ist beschädigt, • Nadeln häufig tauschen, in der Regel ein- bis zweimal pro Tag bei stumpf, verbogen oder falsch regelmäßigem Quilten, ansonsten je Quilt ein neue Nadel nehmen. Nur die eingesetzt für HQ Sweet Sixteen empfohlenen Nadeln verwenden. - Seite 25 Korrektur häufiger Fehler Schlechte Stichqualität Korrekturmaßnahme • Spannung nicht ausgewogen • Spannung des Oberfadens einstellen, nachdem sichergestellt ist, dass die Spulenspannung korrekt eingestellt wurde (siehe Seite 12). • Spulengehäuse beschädigt, • Da der Faden mit hoher Geschwindigkeit über die Oberfläche des Spulengehäuses korrodiert, schmutzig o.ä.
- Seite 26 • Falscher Nadeltyp • Die von Handi Quilter empfohlenen Nadeln verwenden. Die Verwendung falscher Nadeln mit geringerem Schaftdurchmesser verursacht viele Probleme. Beispielsweise sitzt eine Nadel des Systems 1738 oder 287WH mit einem Schaftdurchmesser von 1,64mm zu locker und schräg in der Klemmeinrichtung.
-
Seite 27: Sonderzubehör
Sonderzubehör (Erhältlich bei Ihrem örtlichen Handi Quilter Vertreter oder unter www.HandiQuilter.de) Waagerechte Spulspindel HQ Sweet Sixteen Tischverlängerung Abb. 35 Abb. 37 Eine waagerechte Spulspindel ist als Sonderzubehör Erweitern Sie Ihren HQ Sweet Sixteen Tisch mit der HQ erhältlich, die vor allem bei filigranen Garnen wie z.B. - Seite 28 This page was intentionally left blank.
- Seite 29 Handi Quilter, Inc 501 N. 400 W. North Salt Lake, UT 84054 1-877-697-8458 www.handiquilter.com © 2014 Handi Quilter, Inc. All rights reserved. Printed in the USA.
