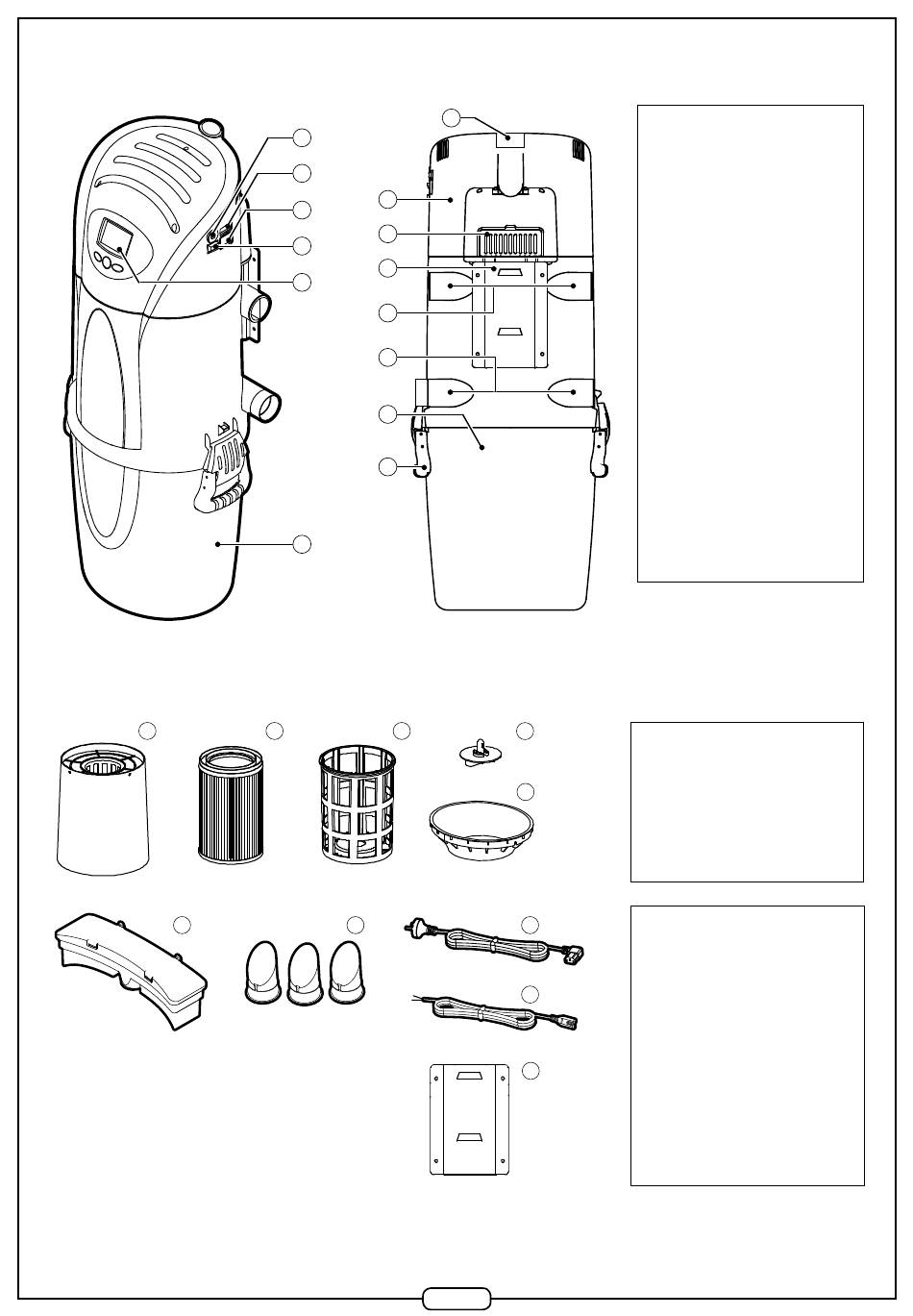

1.2. Écorché produit

1.3. Composants et accessoires

14
19
(1)
A n'utiliser que si un refoulement à l'extérieur n'est pas possible.
(2)
A introduire dans les entrées d'air non utilisées.
1
2
8
3
9
4
10
5
11a
11b
12
13
6
15 16
20
7
17
18
21
22
23
4
ASPIRATEUR CENTRALISÉ
1. Disjoncteur
2. Connexion pour câble
d'alimentation
3. Connexion pour câble basse
tension
4. Bouton marche/arrêt
5. Panneau de commande LCD
(C.Axpir Digital)
ou LED (C.Axpir Dynamic)
6. Cuve
7. Sortie d'air refoulement
8. Chambre moteur
9. Filtre charbon moteur
10. Support mural
11a. Entrées d'air pour aspiration
cyclonique
11b. Entrées d'air pour aspiration
avec sac (système à sac non
fourni)
12. Cône pour aspiration
cyclonique
13. Poignée de cuve
FILTRATION CYCLONIQUE
14. Support cartouche fi ltrante
15. Filtre HEPA F7
16. Filtre PRO-TECTA
17. Capuchon de maintien des
fi ltres
18. Cône d'aspiration cyclonique
ACCESSOIRES
19. Boîtier de refoulement
avec fi ltres (1)
(2)
20. Bouchons d'entrée d'air
21. Câble d'alimentation électrique
230 V
22. Câble d'alimentation 24 V
(pour connexion aux prises
d'aspiration et à une plinthe
ramasse-miettes)
23. Plaque murale pour l'accroche
du support mural fi xé sur la
centrale
