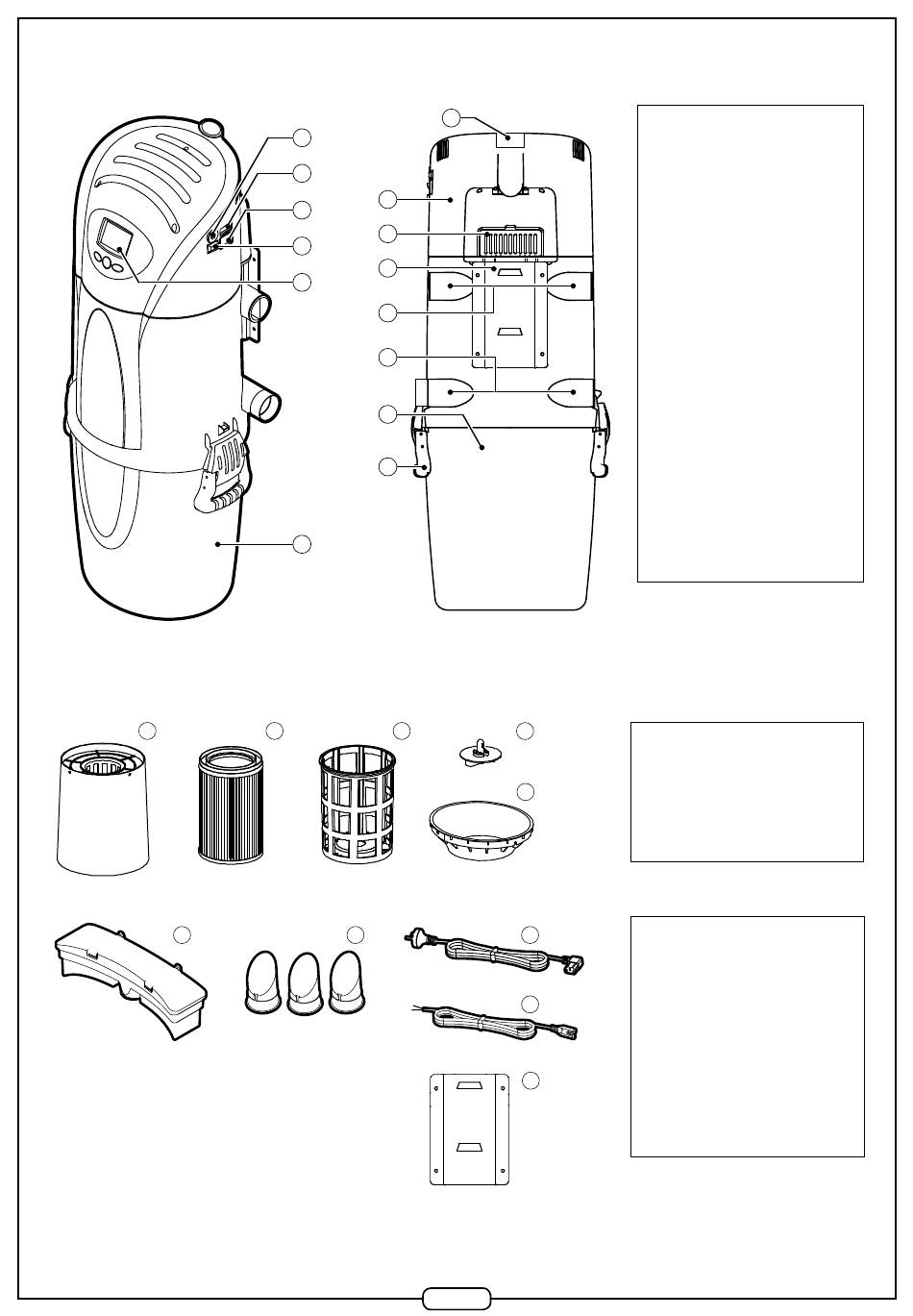

1.2. Produktdarstellung

1.3. Bauteile und Zubehör
14
19
(1)
Nur dann zu verwenden, wenn eine Abführung der Abluft nach draußen nicht möglich ist.
(2)
Zum Einsetzen in die ungenutzten Lufteingänge.
1
2
8
3
9
4
10
5
11a
11b
12
13
6
15 16
20
7
17
18
21
22
23
24
SAUGZENTRALE
1. Schutzschalter
2. Anschluss für das
Versorgungskabel
3. Anschluss für das
Niederspannungskabel
4. Ein-/Aus-Schalter
5. LCD Bedienfeld (C.Axpir
Digital) oder LED Bedienfeld
(C.Axpir Dynamic)
6. Behälter
7. Abluftausgang
8. Motorkammer
9. Motor-Kohlefi lter
10. Wandhalterung
11a. Lufteingänge für zyklonisches
Saugen
11b. Lufteingänge für Saugen mit
Beutel (Beutelsystem nicht
enthalten)
12. Konus für zyklonisches
Saugen
13. Behältergriff
ZYKLONFILTER
14. Filtereinsatzhalter
15. HEPA F7 Filter
16. PRO-TECTA Filter
17. Filterhaltekappe
18. Konus für zyklonisches Saugen
ZUBEHÖR
19. Abluftgehäuse mit Filtern (1)
(2)
20. Lufteingangsstopfen
21. 230 V Stromversorgungskabel
22. 24 V Versorgungskabel
(zum Anschließen an die
Sauganschlüsse und an eine
Krümelansaugleiste)
23. Wandplatte zum Aufhängen
der an der Zentrale befestigten
Wandhalterung
