Die Rohrmotoren sind mit einer elektronischen Endlageneinstellung mit Encoder-System
ausgerüstet welches eine hohe Genauigkeit zur Einhaltung der Endlagen garantiert. Die
Einstellung der Endlagen erfolgt ganz einfach mittels dem Handsender. Während der
Einstellung bewegt sich der Motor nur bei dauernd gedrückter Auf oder Ab Taste und
stoppt bei loslassen. Ist die Einstellung der Endlagen abgeschlossen muss der Handsender
nur noch angetippt werden um in die Enlagenpositionen zu "fahren".
Es ist zwingend zuerst die obere Endlage (Markise geschlossen) einzustellen! Bei einer
Kassettenmarkise, mit gedrückter Taste "hinauffahren" bis die Kassette schließt und der
Motor von alleine stoppt. Bei offenen Markisen einfach bis zur erforderlichen oberen
Endlage fahren.
Bemerkung: - Falls die Markise bereits geschlossen ist, muss diese vor der Einstellung
mindestens 20 cm geöffnet werden.
- Um auf die obere Endlage zu gelangen könnte es erforderlich sein die Ab
Taste zu benutzen. Die Drehrichtung wird der Motor nach Einstellung der
oberen Endlage automatisch erkannt haben.

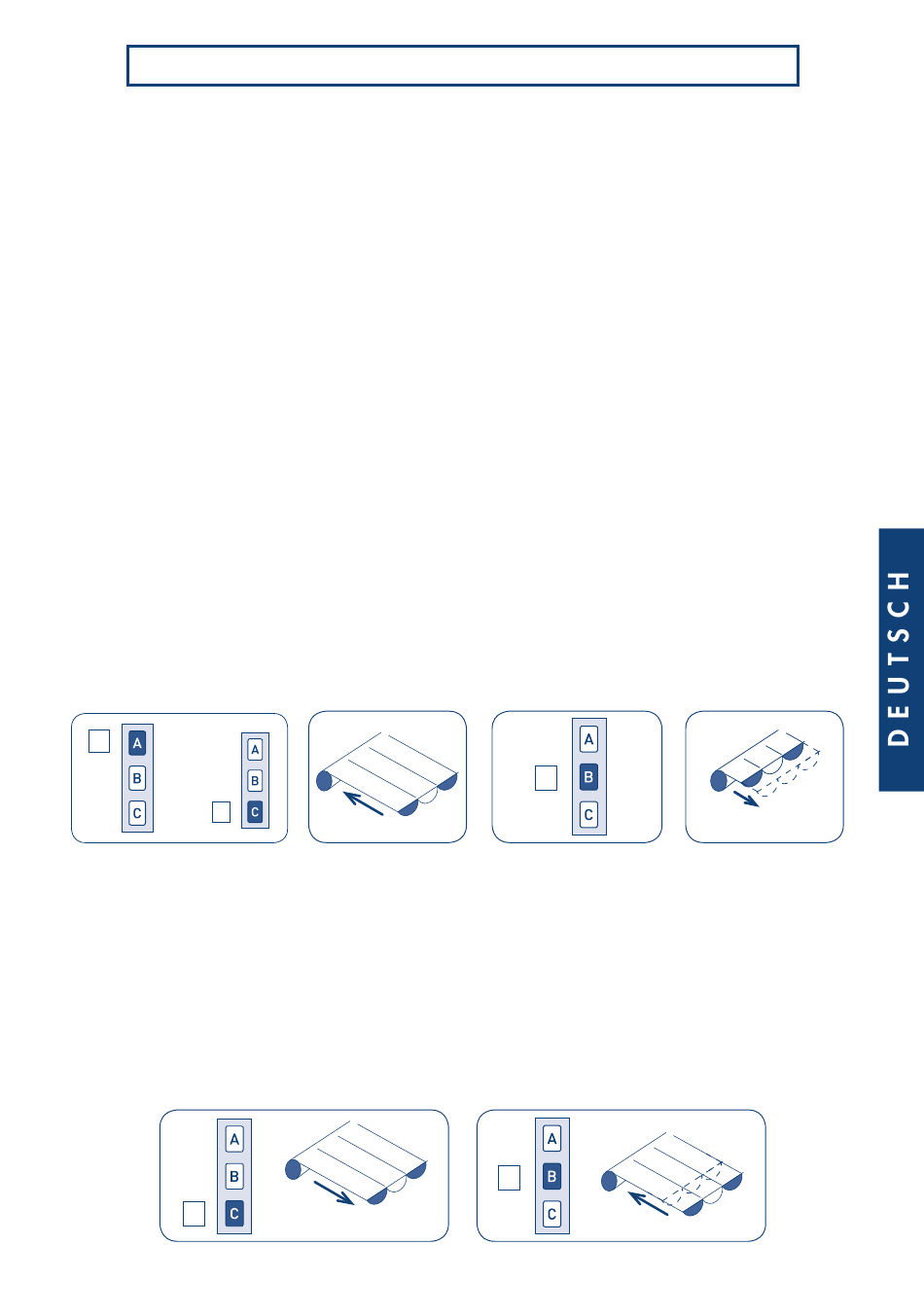

Um die obere Endlagepostion zu speichern, die STOPP Taste ca. 2 Sekunden lang gedrückt
halten bis der Motor von selbst eine kurze Ab-Bewegung ausführt.
Tn: Eingestellter Handsender
A
?
C
Tn
Die Markise mit gedrückter Ab Taste bis hin zur unteren gewünschten Endlage fahren.
(Markise offen) Mit gedrückter Auf und Ab Taste ist es nun noch möglich die Position der
unteren Endlage zu verfeinern (bei den dafür vorgesehenen Pergolas, muss die Taste so
lange gedrückt werden bis der Motor auf der äußersten Endlage automatisch stoppt).
Um die untere Endlagepostion zu speichern, die STOPP Taste ca. 2 Sekunden lang gedrückt
halten bis der Motor von selbst eine kurze Auf-Bewegung ausführt.
C

EINSTELLUNG DER ENDLAGEN

EINSTELLUNG DER OBEREN ENDLAGE
Auf
EINSTELLUNG DER UNTEREN ENDLAGE
Ab
Tn
B
Tn (2 Sek)
B
Tn (2 Sek)
