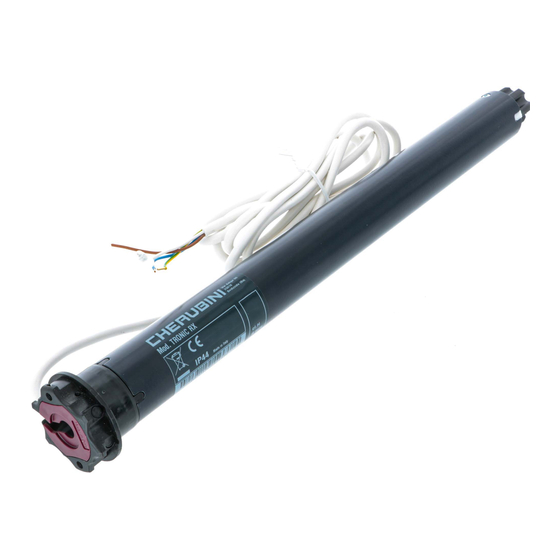

cherubini Tronic RX Einstellanleitungen

Rohrmotor für rollladen mit elektronischer endlageneinstellung
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Tronic RX
MOTORE TUBOLARE PER AVVOLGIBILI CON
I
FINECORSA ELETTRONICO
TUBULAR MOTOR WITH ELECTRONIC LIMIT SWITCH
GB
FOR ROLLING SHUTTERS
ROHRMOTOR FÜR ROLLLADEN MIT
D
ELEKTRONISCHER ENDLAGENEINSTELLUNG
MOTEUR TUBULAIRE POUR VOLET ROULANT
F
AVEC FINS DE COURSE ÉLECTRONIQUES
MOTOR TUBULAR PARA PERSIANA CON
E
FIN DE CARRERA ELECTRÓNICO
ISTRUZIONI - INSTRUCTIONS - EINSTELLANLEITUNGEN
INSTRUCTIONS - INSTRUCCIONES

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für cherubini Tronic RX

Inhaltszusammenfassung für cherubini Tronic RX

  • Seite 1 Tronic RX MOTORE TUBOLARE PER AVVOLGIBILI CON FINECORSA ELETTRONICO TUBULAR MOTOR WITH ELECTRONIC LIMIT SWITCH FOR ROLLING SHUTTERS ROHRMOTOR FÜR ROLLLADEN MIT ELEKTRONISCHER ENDLAGENEINSTELLUNG MOTEUR TUBULAIRE POUR VOLET ROULANT AVEC FINS DE COURSE ÉLECTRONIQUES MOTOR TUBULAR PARA PERSIANA CON FIN DE CARRERA ELECTRÓNICO...

  • Seite 3: Inhaltsverzeichnis

    ÜBERSETZUNG DER ORIGINAL- BETRIEBSANLEITUNG Inhaltverzeichnis: Einfache Installation ....................S. 48 Anleitung zur fixierung mit Klemmlager ..............S. 49 Elektrische Anschlüsse .....................S. 50 Kompatible Handsender / Symbolerklärung ..............S. 51 Eingabe der Befehlsfolgen ..................S. 52 Funktion öffnen/sperren der programmierung Handsender ........ S. 53-54 Einstellung des ersten Handsenders .................S. 55 Funktion automatische deaktivierung der Einlernung des ersten Handsenders ..S.

  • Seite 4: Einfache Installation

    EINFACHE INSTALLATION ADAPTER MITNEHMER ENDANSCHLAGRING 1. Den Adapter komplett auf die Nut des Endanschlagrings am Motor aufschieben. 2. Den Mitnehmer bis zum einrasten der Feder aufstecken. Motor vollständig Rollladenwelle einschieben. Bem: Bei Rundrohren muss der Adapter und Mitnehmer am Rohr befestigt werden. Diese Operation geht zu Lasten des Installateurs.

  • Seite 5: Anleitung Zur Fixierung Mit Klemmlager

    ANLEITUNG ZUR FIXIERUNG MIT KLEMMLAGER Das Klemmlager ermöglicht die direkte Fixierung des Motors auf dem Zapfen der Vorbauelemente. Das Klemmlager darf nur bei Motoren bis einschließlich 15 Nm verwendet werden. Der Zapfen muss aus Aluminium sein; mit minimal Ø 11,5 mm und maximal Ø...

  • Seite 6: Elektrische Anschlüsse

    ELEKTRISCHE ANSCHLÜSSE - Um Gefahrensituationen oder Fehlfunktionen zu vermeiden, müssen alle mit den Motoren verbundenen Steuerelemente auf die Leistung des entsprechenden Motors abgestimmt sein. - Die Trennvorrichtungen müssen im Stromnetz Konform der Nationalen Installationsregeln und Vorschriften vorgesehen werden. - Für die Aussenverwendung muss grundsätzlich ein Kabel mit 2% Kohlenstoff (Bezeichnung H05RN-F) verwenden werden.

  • Seite 7: Kompatible Handsender / Symbolerklärung

    KOMPATIBLE HANDSENDER LED - Skipper Skipper Skipper Handsender mit Skipper Skipper 4 unabhängigen Display - Skipper Kanälen A530058 Skipper Skipper Skipper Skipper Auswahl des Kanals Aktivieren / Deaktivieren Siehe die entsprechende des Sonnensensors Skipper Bedienungsanleitung Skipper GIRO GIRO Wall Stopp STOPP GIRO Lux GIRO P-Lux...

  • Seite 8: Eingabe Der Befehlsfolgen

    EINGABE DER BEFEHLSFOLGEN Die meisten Befehlsfolgen entsprechen drei klar unterschiedlichen Schritten, bei deren Ende der Motor, mit unterschiedlichen Drehungen, anzeigt ob die Eingabe erfolgreich war oder misslungen ist. Hier werden die vom Motor gegebenen Signale erläutert. Die Tasten müssen wie unten beschrieben gedrückt werden und es dürfen nicht mehr als 4 Sekunden von einem Schritt zum anderen verstreichen.

  • Seite 9: Funktion Öffnen/Sperren Der Programmierung Handsender

    FUNKTION ÖFFNEN/SPERREN DER PROGRAMMIERUNG HANDSENDER SKIPPER PLUS - SKIPPER LUX - SKIPPER P-LUX Zur Meidung von Fehlprogrammierungen während der täglichen Bedienung, wird nach 8 Stunden ab Eingabe der letzten Befehlsfolge (A+B oder B+C) der Programmiermodus automatisch gesperrt. ABFRAGE DES PROGRAMMIERMODUS Programmiermodus Offen oder...

  • Seite 10: Funktion Öffnen/Sperren Der Programmierung Handsender Skipper - Baureihe Giro

    FUNKTION ÖFFNEN/SPERREN DER PROGRAMMIERUNG HANDSENDER SKIPPER - BAUREIHE GIRO Zur Meidung von Fehlprogrammierungen während der täglichen Bedienung, wird nach 8 Stunden ab Eingabe der letzten Befehlsfolge (A+B oder B+C) der Programmiermodus automatisch gesperrt. ABFRAGE DES PROGRAMMIERMODUS Programmiermodus Offen oder nach Programmiermodus 30 Sek.

  • Seite 11: Einstellung Des Ersten Handsenders

    Motor kurz vom Netz zu trennen. EINSTELLUNG DER ENDLAGEN Die Rohrmotoren Tronic RX sind mit einer elektronischen Endlageneinstellung mit Encoder-System ausgerüstet welches eine hohe Genauigkeit zur Einhaltung der Endlagen garantiert. Die Einstellung der Endlagen erfolgt ganz einfach über den Handsender.

  • Seite 12: Einstellung Der Oberen Endlage

    BEISPIEL 1: Als erste wir die Obere Endlage gespeichert EINSTELLUNG DER OBEREN ENDLAGE Der Rollladen muss mindestens 20 cm von der oberen Endlage positioniert sein! Ohne Anschlagpuffer! Den Rollladen in die obere Endlage fahren. Ist die obere Endlage erreicht, gleichzeitig die Tasten A+B ca. 2 Sekunden Lang drücken bis der Rollladen von selbst ca.

  • Seite 13: Beispiel 2: Als Erste Wir Die Untere Endlage Gespeichert

    BEISPIEL 2: Als erste wir die Untere Endlage gespeichert EINSTELLUNG DER UNTEREN ENDLAGE Der Rollladen muss mindestens 20 cm von der unteren Endlage positioniert sein! Ohne Hochschiebesicherung! Den Rollladen in die untere Endlage fahren. Ist die untere Endlage erreicht, gleichzeitig die Tasten B+C ca. 2 Sekunden Lang drücken bis der Rollladen von selbst ca.

  • Seite 14: Einstellung In Modus 2 (Halbautomatisch)

    EINSTELLUNG IN MODUS 2 (halbautomatisch) Um in diesem Modus die Einstellungen der Endlagen vornehmen zu können muss der Rollladen mit Hochschiebesicherungen ausgerüstet sein. Die Einstellung der oberen Endlage, die als erste erfolgen muss, kann in der Fabrik mit oder ohne Anschlagpuffer vorgenommen werden. Der Rollladen kann dann zur Verpackung und Versand aufgerollt werden.

  • Seite 15: Einstellung Der Mittelposition (Lüftungsposition)

    EINSTELLUNG DER MITTELPOSITION (LÜFTUNGSPOSITION) Diese Funktion erlaubt es dem Motor eine gewünschte Mittelposition (Lüftungsposition) zu programmieren. Ist diese Position programmiert kann diese mit 2 Sekunden langem drücken der B-Taste angesteuert werden. Den Rollladen in die gewünschte Position fahren, dann die B Taste ca. 4 Sekunden lang gedrückt halten, bis der Motor mit den hier unten beschriebenen Bewegungen, die gelungene Operation bestätigt.

  • Seite 16: Variable Drehmomentabschaltung

    VARIABLE DREHMOMENTABSCHALTUNG 40 % 20 % Dieses einzigartige System garantiert, im Falle der Anwendung der Hochschiebesicherungen, immer eine perfekte und sichere Schließung des Rollladens 10 % ohne die Stäbe übermassig zu belasten. 2 Sek Ab Werk ist die Schließkraft auf 20 % des nominellen Wertes des Motors voreingestellt.

  • Seite 17: Einstellung Zusätzlicher Handsender

    EINSTELLUNG ZUSÄTZLICHER HANDSENDER Es können bis zu 15 Handsender gespeichert werden. Tn: Eingestellter Handsender Tx: Zusätzlicher Handsender Tx (2 Sek) LÖSCHEN EINES EINZELNEN HANDSENDERS Alle Handsender können einzeln gelöscht werden. Ist der letzte Handsender gelöscht kehrt der Motor in den anfänglichen Zustand zurück. Beim Mehrkanal-Handsender, vor dem Löschvorgang einfach den Kanal den man löschen möchte anwählen.

  • Seite 18: Löschen Aller Gespeicherten Einstellungen

    LÖSCHEN ALLER GESPEICHERTEN EINSTELLUNGEN Beim diesem Vorgang werden die Endlageneinstellungen nicht gelöscht und bleiben bestehend! Die Löschung aller gespeicherten Einstellungen kann in zwei verschiedenen Art und Weisen getätigt werden: 1) MIT DEM HANDSENDER Tn: Eingestellter Handsender Tn (4 Sek) 2) MITTELS DES WEISSEN HILFSKABELS Diesen Vorgang nur im Notfall tätigen, oder wenn keine funktionierenden Handsender mehr verfügbar sind.

  • Seite 19: Spezielle Funktionen

    SPEZIELLE FUNKTIONEN KURZZEITIGE EINLERNUNG DES HANDSENDERS Diese Funktion ermöglicht, einen Handsender vorübergehend zu speichern. Dies ist zum Beispiel erforderlich, wenn man die Einstellung der Endlagen während der Montage in der Fabrik durchführen will. Der Handsender kann danach unter Berücksichtigung der dafür vorgesehenen Befehlsreihenfolge endgültig gespeichert werden (siehe: “EINSTELLUNG DES ERSTEN HANDSENDERS”).

  • Seite 20: Einstellung Der Taschen-Handsender A530058

    Handsender drücken. Nun kann der Handsender den Motor im Schritt-Schritt Modus (AUF – STOPP – AB – STOPP) steuern. Um die anderen Tasten zuzuordnen, die oben beschriebene Folge wiederholen. Jede Taste kann einem Motor Tronic RX zugeordnet werden. LÖSCHEN DER ZUVOR ZUGEORDNETEN TASTE AUF DEM TASCHEN-HANDSENDER Alle gespeicherten Tasten können mit dieser Folge einzeln gelöscht werden:...

  • Seite 21: Elektroanschlüsse Für Motorsteuerung In Auf-Ab Modus (2 Unabhängige Auf-Ab Tasten)

    ELEKTROANSCHLÜSSE FÜR MOTORSTEUERUNG IN AUF-AB MODUS (2 unabhängige Auf-Ab Tasten) Für den Anschluss des Tastenfelds nur Tasten mit elektrischer und mechanischer Sperre verwenden, um zu vermeiden, dass die beiden Tasten gleichzeitig gedrückt werden. Der Motor erkennt automatisch den Taster-Typ (mit 1 oder 2 Tasten) und stellt automatisch den entsprechenden Betriebsmodus ein.

  • Seite 22: Anwendung Befehlsmodus Mit Weißem Kabel

    ANWENDUNG BEFEHLSMODUS MIT WEISSEM KABEL AUF-STOPP-AB-STOPP / AUF-AB / AUF-AB BEI “Bediener anwesend” Ab Werk werden die Motoren im Schritt-Schritt Modus (Auf-Stopp-Ab-Stopp) ausgeliefert. Der Befehlsmodus kann jederzeit, wie folgend geschildert, geändert werden. ÄNDERUNG DES BEFEHLSMODUS Tn: Eingestellter Handsender Tn (2 Sek) Es gibt 3 mögliche Einstellungen und sind in der angegebenen Folge verfügbar: Auf-Stopp-Ab-Stopp (Default) Auf-Ab (für 2 unabhängige Tasten)

  • Seite 23: Einstellung Der Supersensibilität Bei Der Hindernisserkennung

    EINSTELLUNG DER SUPERSENSIBILITÄT BEI DER HINDERNISSERKENNUNG IN BEWEGUNG “AB” - nur bei Motoren Ø 35 - Im Bedarfsfall kann zur Hinderniserkennung in der Abwärtsbewegung eine feinfühlige Sensibilität aktiviert /deaktiviert werden. Diese Supersensibilität wird automatisch deaktiviert, wenn sich die Lamellen des Rollladens zu stapeln beginnen. AKTIVIERUNG DER FUNKTION SUPERSENSIBILITÄT Tn: Eingestellter Handsender Tn (2 Sek)

  • Seite 24: Erzwungenes Wiedererlernen Des Handsenders Bei Aktiver Möbelfunktion

    ERZWUNGENES WIEDERERLERNEN DES HANDSENDERS BEI AKTIVER MÖBELFUNKTION Im Falle des Verlust des zuvor eingelernten Handsender, kann bei aktivierter “Möbel” Funktion das einlernen eines weiteren Handsenders erzwungen werden. Zur Speicherung eines neuen Handsenders wie folgt vorgehen: • Motor vom Netz trennen. •...

  • Seite 25: Eu Declaration Of Conformity

    Il testo completo della dichiarazione di conformità UE è disponibile facendone richiesta sul sito: www.cherubini.it. EU DECLARATION OF CONFORMITY CHERUBINI S.p.A. declares that the product is in conformity with the relevant Union harmonisation legislation: Directive 2014/53/EU, Directive 2011/65/EU. The full text of the EU declaration of conformity is available upon request at the following website: www.cherubini.it.
  • Seite 26 Note - Bem - Notes - Notas:...
  • Seite 28 CHERUBINI S.p.A. Via Adige 55 25081 Bedizzole (BS) - Italy Tel. +39 030 6872.039 | Fax +39 030 6872.040 info@cherubini.it | www.cherubini.it CHERUBINI Iberia S.L. Avda. Unión Europea 11-H Apdo. 283 - P. I. El Castillo 03630 Sax Alicante - Spain Tel.
