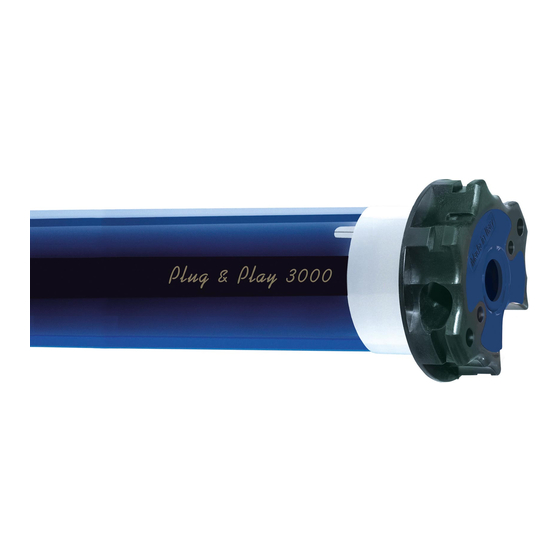

cherubini Plug & Play 3000 Einstellanleitungen

Rohrmotor mit automatischer oder manuellereinstellung der elektronischen endlagen
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Plug & Play 3000
MOTORE TUBOLARE CON REGOLAZIONE AUTOMATICA
I
O MANUALE DEL FINECORSA ELETTRONICO
TUBULAR MOTOR WITH AUTOMATIC OR MANUAL
GB
ADJUSTMENT OF THE ELECTRONIC LIMIT SWITCH
ROHRMOTOR MIT AUTOMATISCHER ODER MANUELLER
D
EINSTELLUNG DER ELEKTRONISCHEN ENDLAGEN
MOTEUR TUBULAIRE AVEC RÉGLAGE AUTOMATIQUE OU
F
MANUEL DES FINS DE COURSE ÉLECTRONIQUES
MOTOR TUBULAR CON REGULACIÓN AUTOMÁTICA O
E
MANUAL DEL FIN DE CARRERA ELECTRONICO
ISTRUZIONI - INSTRUCTIONS - EINSTELLANLEITUNGEN
INSTRUCTIONS - INSTRUCCIONES

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für cherubini Plug & Play 3000

Inhaltszusammenfassung für cherubini Plug & Play 3000

  • Seite 1 Plug & Play 3000 MOTORE TUBOLARE CON REGOLAZIONE AUTOMATICA O MANUALE DEL FINECORSA ELETTRONICO TUBULAR MOTOR WITH AUTOMATIC OR MANUAL ADJUSTMENT OF THE ELECTRONIC LIMIT SWITCH ROHRMOTOR MIT AUTOMATISCHER ODER MANUELLER EINSTELLUNG DER ELEKTRONISCHEN ENDLAGEN MOTEUR TUBULAIRE AVEC RÉGLAGE AUTOMATIQUE OU MANUEL DES FINS DE COURSE ÉLECTRONIQUES MOTOR TUBULAR CON REGULACIÓN AUTOMÁTICA O MANUAL DEL FIN DE CARRERA ELECTRONICO...

  • Seite 3: Inhaltsverzeichnis

    ÜBERSETZUNG DER ORIGINAL- BETRIEBSANLEITUNG Inhaltsverzeichnis: Elektrische Anschlüsse .................... S. 26 Einfache Installation ....................S. 27 Anleitung zur Fixierung mit Klemmlager ..............S. 28 Symbolerklärung ..................... S. 29 Eingabe der Befehlsfolgen ..................S. 29 Einlernen der Endlagen ................... S. 30 Automatisches einlernen der Endlagen ..............

  • Seite 4: Elektrische Anschlüsse

    ELEKTRISCHE ANSCHLÜSSE - Um Gefahrensituationen oder Fehlfunktionen zu vermeiden, müssen alle mit den Motoren verbundenen Steuerelemente auf die Leistung des entsprechenden Motors abgestimmt sein. - Die Trennvorrichtungen müssen im Stromnetz Konform der Nationalen Installationsregeln und Vorschriften vorgesehen werden. - Die Drehrichtungsschalter müssen mit einer mechanischen Zwischenschaltung versehen sein.

  • Seite 5: Einfache Installation

    EINFACHE INSTALLATION LAUFRING ANTRIEBSADAPTER ENDANSCHLAGRING 1. Den Laufring/Mitnehmer ganz auf den Nuteinlauf des Adaptorrings am Motor schieben. 2. Den Antriebsadapter bis zum Einrasten der Feder aufstecken. 3. Den Motor vollständig in die Rollladenwelle einschieben. Bem: Bei Rundrohren muss der Antriebsadapter am Rohr befestigt werden. Diese Operation geht zu Lasten des Installateurs.

  • Seite 6: Anleitung Zur Fixierung Mit Klemmlager

    ANLEITUNG ZUR FIXIERUNG MIT KLEMMLAGER Das Klemmlager ermöglicht die direkte Fixierung des Motors auf dem Zapfen der Vorbauelemente. Das Klemmlager darf nur bei Motoren bis einschließlich 15 Nm verwendet werden. Der Zapfen muss aus Aluminium sein; mit minimal Ø 11,5 mm und maximal Ø...

  • Seite 7: Symbolerklärung

    SYMBOLERKLÄRUNG (up) Auf-Taste Ab-Taste DOWN drücken drücken (down) Bestätigungsdrehung des Motors DOWN 2 Sek Die Taste Ab oder Auf drücken, um den Rollladen zu heben. DOWN DOWN HOLD 2 Sek Die genannten Tasten schnell hintereinander drücken, und bei dem mit “HOLD” gekennzeichneten Schritt die Taste gedrückt halten, so dass überprüft wird, dass die Bestätigungsbewegung des Motors durchgeführt wird.

  • Seite 8: Einlernen Der Endlagen

    EINLERNEN DER ENDLAGEN Der Motor kann die Endlagen auf verschiedene Arten einlernen: automatisch, manuell oder in gemischter Form. Es wird empfohlen, die Beständigkeit des Rollladens und der eventuellen festen Anschläge (Starre Wellenverbinder/Anschlagstopfen), zu überprüfen. Bis die beiden Endlagen nicht eingelernt sind, bewegt sich der Motor kurz, macht eine Pause und bewegt sich danach weiter.

  • Seite 9: Manuelles Einlernen Der Endlagen

    MANUELLES EINLERNEN DER ENDLAGEN Das manuelle Einlernen der Endlagen ist bei Rollladen ohne feste Anschläge (A) an der Endschiene zu tätigen. Der Rolllanden kann sowohl mit flexiblen Aufhängefedern (B) oder festen Wellenverbindern (C) mit dem Rohr verbunden sein. VORGANG ZUM MANUELLEN EINLERNEN DER ENDLAGEN Je nach Situation kann wahlweise die obere oder untere Endlage als erste eingelernt werden.

  • Seite 10: Beispiel 2: Als Erste Die Untere Endlage Einlernen

    BEISPIEL 2: ALS ERSTE DIE UNTERE ENDLAGE EINLERNEN Der Rollladen muss mindestens 20 cm von der unteren Endlage positioniert sein! Mit Hilfe der Tasten den Rollladen auf die gewünschte untere Endlage bringen und mit der Taste “DOWN” die beschriebene Befehlssequenz “DOWN-DOWN-DOWN” durchführen. DOWN DOWN DOWN...

  • Seite 11: Änderung Der Endlagen

    ÄNDERUNG DER ENDLAGEN Die folgenden Befehlsequenzen können nur nachdem die Endlagen eingelernt worden sind durchgeführt werden, und nur wenn der Motor sich vollständig entweder auf der oberen oder unteren Endlage befindet. INDIVIDUELLES LÖSCHEN DER ENDLAGEN POSITIONEN Löschen der OBEREN ENDLAGE aus der OBEREN ENDLAGE DOWN HOLD 2 Sek...

  • Seite 12: Aktivierung Und Einstellung Der Supersensibilität

    AKTIVIERUNG UND EINSTELLUNG DER SUPERSENSIBILITÄT Aus der OBEREN Endlage DOWN DOWN HOLD DOWN DOWN HOLD 2 Sek DOWN DOWN DOWN HOLD Aus der UNTEREN Endlage DOWN DOWN DOWN DOWN HOLD DOWN Um die Aktivierung der HOLD Supersensibilität zu 2 Sek vervollständigen, führen die einen gesamten Zyklus des “Auf”...

  • Seite 13: Endanschlag Und Hinderniserkennung

    ENDANSCHLAG UND HINDERNISERKENNUNG Die Hinderniserkennung in beide Richtungen, ist erst aktiv wenn beide Endlagen eigelernt sind. Der Motor verfügt auch über eine Hinderniserkennung mit Supersensibilitäts in Abwärtslauf. Diese kann auf drei Niveaus eingestellt werden (Siehe S. 34). Falls Hindernisse erkannt werden, führt der Motor zur Sicherheit eine Gegenbewegung. RÜCKSTELLUNG AUF DIE URSPRÜNGLICHE KONFIGURATION HINWEIS: Die Rückstellung auf die Werkseinstellung führt zum Löschen der Endlagen und Deaktivierung der Supersensibilität.

  • Seite 14: Dichiarazione Di Conformità

    Le texte complet de la déclaration UE de conformité est disponible sur le site internet: www.cherubini.it. Declaración de conformidad Por la presente, Cherubini S.p.A. declara que el motor PLUG & PLAY 3000 es conforme a las Directivas: Directiva 2006/42/CE Directiva 2014/35/UE Directiva 2014/30/UE El texto completo de la declaración UE de conformidad está...
  • Seite 16 CHERUBINI S.p.A. Via Adige 55 25081 Bedizzole (BS) - Italy Tel. +39 030 6872.039 | Fax +39 030 6872.040 info@cherubini.it | www.cherubini.it CHERUBINI Iberia S.L. Avda. Unión Europea 11-H Apdo. 283 - P. I. El Castillo 03630 Sax Alicante - Spain Tel.
