NUOVE FUNZIONI DISPONIBILI:
I
- Memorizzazione telecomandi tascabili A530058
- Funzione tenditelo
- Collegamenti elettrici per comando motore con 2 pulsanti indipendenti
- Gestione modalità di comando motore da filo bianco
NEW FUNCTIONS AVAILABLE:
GB
- Setting the A530058 pocket remote control
- Fabric tightening function
- Electric wiring to motor command with 2 independent buttons
- Command management from white wire mode
NEUE VERFÜGBARE FUNKTIONEN:
D
- Einstellung der Taschen-Handsender A530058
- Funktion Tuchspannung
- Elektroanschlüsse für Motorsteuerung mit zwei unabhängigen Tasten
- Anwendung Befehlsmodus mittels dem weißen Kabel
NOUVELLES FONCTIONS DISPONIBLES:
F
- Mémorisation des émetteurs de poche A530058
- Fonction tension de la toile
- Schéma de câblage du moteur pour commande à 2 boutons indépendants
- Gestion modalité de commande du moteur par fil blanc
NUEVAS FUNCIONES DISPONIBLES:
E
- Memorización de emisores de bolsillo A530058
- Posición opcional de tensado de lona
- Conexiones eléctricas para el control del motor con 2 botones
independientes
- Gestión modalidad de mando del motor con cable blanco
ISTRUZIONI - INSTRUCTIONS - EINSTELLANLEITUNGEN

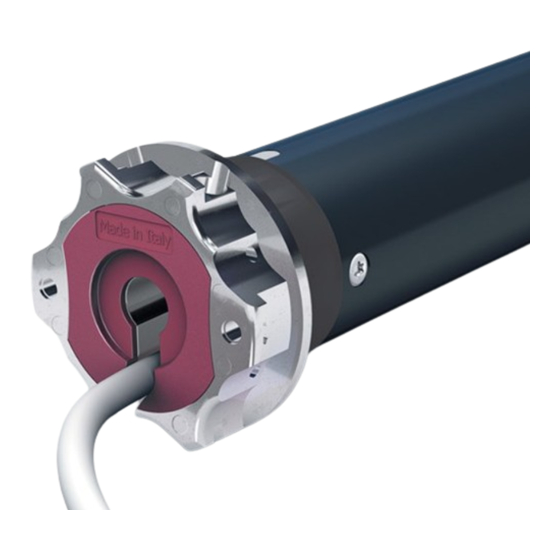

BLUE WAVE RX
INSTRUCTIONS - INSTRUCCIONES
