cherubini Wave RX Einstellanleitungen

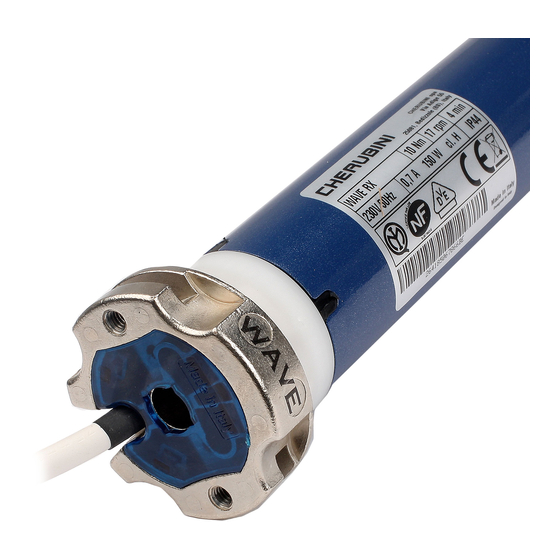

Markisen-rohrmotor mit elektronischer endlageneinstellung
Vorschau ausblenden Andere Handbücher für Wave RX:
Inhaltsverzeichnis

Werbung

Quicklinks

Wave RX
Senso RX
MOTORE TUBOLARE CON FINECORSA
I
ELETTRONICO PER TENDE DA SOLE
TUBULAR MOTOR WITH ELECTRONIC
GB
LIMIT SWITCH FOR AWNINGS
MARKISEN - ROHRMOTOR MIT
D
ELEKTRONISCHER ENDLAGENEINSTELLUNG
MOTEUR TUBULAIRE POUR STORES
F
AVEC CONTACT DE FINS DE COURSE ÉLECTRONIQUES
MOTOR TUBULAR PARA TOLDO
E
CON FIN DE CARRERA ELECTRÓNICO
ISTRUZIONI - INSTRUCTIONS - EINSTELLANLEITUNGEN
INSTRUCTIONS - INSTRUCCIONES

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für cherubini Wave RX

Inhaltszusammenfassung für cherubini Wave RX

  • Seite 1 Wave RX Senso RX MOTORE TUBOLARE CON FINECORSA ELETTRONICO PER TENDE DA SOLE TUBULAR MOTOR WITH ELECTRONIC LIMIT SWITCH FOR AWNINGS MARKISEN - ROHRMOTOR MIT ELEKTRONISCHER ENDLAGENEINSTELLUNG MOTEUR TUBULAIRE POUR STORES AVEC CONTACT DE FINS DE COURSE ÉLECTRONIQUES MOTOR TUBULAR PARA TOLDO CON FIN DE CARRERA ELECTRÓNICO...

  • Seite 3: Inhaltsverzeichnis

    ÜBERSETZUNG DER ORIGINAL- BETRIEBSANLEITUNG Inhaltverzeichnis: Einfache Installation ....................S. 44 Elektrische Anschlüsse ................... S. 45 Kompatible Handsender ..................S. 46 Symbolerklärung ....................S. 46 Eingabe der Befehlsfolgen ..................S. 47 Funktion öffnen/sperren der programmierung handsender ......... S. 48-49 Einstellung des ersten Handsenders ............... S. 50 Funktion automatische deaktivierung der einlernung des ersten Handsenders ..

  • Seite 4: Einfache Installation

    EINFACHE INSTALLATION ADAPTER MITNEHMER ENDANSCHLAGRING 1. Den Adapter komplett auf die Nut des Endanschlagrings am Motor aufschieben. 2. Den Mitnehmer bis zum einrasten der Feder aufstecken. Motor vollständig Rollladenwelle einschieben. Bem: Bei Rundrohren muss der Adapter und Mitnehmer am Rohr befestigt werden. Diese Operation geht zu Lasten des Installateurs.

  • Seite 5: Elektrische Anschlüsse

    ELEKTRISCHE ANSCHLÜSSE - Um Gefahrensituationen oder Fehlfunktionen zu vermeiden, müssen alle mit den Motoren verbundenen Steuerelemente auf die Leistung des entsprechenden Motors abgestimmt sein. - Die Trennvorrichtungen müssen im Stromnetz Konform der Nationalen Installationsregeln und Vorschriften vorgesehen werden. - Für die Aussenverwendung muss grundsätzlich ein Kabel mit 2% Kohlenstoff (Bezeichnung H05RN-F) verwenden werden.

  • Seite 6: Kompatible Handsender

    KOMPATIBLE HANDSENDER LED - Skipper Skipper Handsender mit Skipper Skipper 4 unabhängigen Display - Skipper Kanälen A530058 Skipper Skipper Skipper Skipper Auswahl des Kanals Aktivieren / Deaktivieren Siehe die entsprechende des Sonnensensors Skipper Bedienungsanleitung Skipper GIRO GIRO Wall Stopp STOPP GIRO Lux GIRO P-Lux DISPLAY...

  • Seite 7: Eingabe Der Befehlsfolgen

    EINGABE DER BEFEHLSFOLGEN Die meisten Befehlsfolgen entsprechen drei klar unterschiedlichen Schritten, bei deren Ende der Motor, mit unterschiedlichen Drehungen, anzeigt ob die Eingabe erfolgreich war oder misslungen ist. Hier werden die vom Motor gegebenen Signale erläutert. Die Tasten müssen wie unten beschrieben gedrückt werden und es dürfen nicht mehr als 4 Sekunden von einem Schritt zum anderen verstreichen.

  • Seite 8: Funktion Öffnen/Sperren Der Programmierung Handsender

    FUNKTION ÖFFNEN/SPERREN DER PROGRAMMIERUNG HANDSENDER SKIPPER PLUS - SKIPPER LUX - SKIPPER P-LUX Zur Meidung von Fehlprogrammierungen während der täglichen Bedienung, wird nach 8 Stunden ab Eingabe der letzten Befehlsfolge (A+B oder B+C) der Programmiermodus automatisch gesperrt. ABFRAGE DES PROGRAMMIERMODUS Programmiermodus Offen oder...

  • Seite 9: Funktion Öffnen/Sperren Der Programmierung Handsender Skipper - Baureihe Giro

    FUNKTION ÖFFNEN/SPERREN DER PROGRAMMIERUNG HANDSENDER SKIPPER - BAUREIHE GIRO Zur Meidung von Fehlprogrammierungen während der täglichen Bedienung, wird nach 8 Stunden ab Eingabe der letzten Befehlsfolge (A+B oder B+C) der Programmiermodus automatisch gesperrt. ABFRAGE DES PROGRAMMIERMODUS Programmiermodus Offen oder nach Programmiermodus 30 Sek.

  • Seite 10: Einstellung Des Ersten Handsenders

    EINSTELLUNG DES ERSTEN HANDSENDERS Diese Operation kann ausschließlich bei einem neuen Motor oder nach totaler Löschung aller Programmierungen ausgeführt werden. Während dieser Operation immer nur einen Motor unter Spannung halten! T1: Erster, einzustellender Handsender T1 (2 Sek) FUNKTION AUTOMATISCHE DEAKTIVIERUNG DER EINLERNUNG DES ERSTEN HANDSENDERS Jedes Mal wenn der Motor von Netz getrennt und wieder verbunden wird, hat man 3 Stunden Zeit um den ersten Handsender einzulernen.

  • Seite 11: Einstellung Der Endlagen

    EINSTELLUNG DER ENDLAGEN Die Rohrmotoren sind mit einer elektronischen Endlageneinstellung mit Encoder-System ausgerüstet welches eine hohe Genauigkeit zur Einhaltung der Endlagen garantiert. Die Einstellung der Endlagen erfolgt ganz einfach mittels dem Handsender. Während der Einstellung bewegt sich der Motor nur bei dauernd gedrückter Auf oder Ab Taste und stoppt bei loslassen.

  • Seite 12: Löschen Der Endlagenpositionen

    LÖSCHEN DER ENDLAGENPOSITIONEN LÖSCHEN DER OBEREN ENDLAGEPOSITION Um die obere Endlage zu löschen mit dem Handsender wie unten beschrieben vorgehen, danach die “EINSTELLUNG DER OBEREN ENDLAGE” erneut durchführen. Tn: Eingestellter Handsender Tn (2 Sek) LÖSCHEN DER UNTEREN ENDLAGEPOSITION Um die untere Endlage zu löschen mit dem Handsender wie unten beschrieben vorgehen, danach die “EINSTELLUNG DER UNTEREN ENDLAGE”...

  • Seite 13: Einstellung Einer Mittelposition

    EINSTELLUNG EINER MITTELPOSITION Diese Funktion kann auf Wunsch eingegeben werden. Ist diese Mittelposition einmal gespeichert genügt es die STOPP Taste 2 Sekunden lang zu drücken, wonach der Motor die Mittelposition automatisch ansteuert. ACHTUNG! Die Löschung der unteren Endlage löscht automatisch auch die Mittelposition! Zur Programmierung der Mittelposition, die Markise auf die gewünschte Position fahren, folgend die Taste STOPP ca.

  • Seite 14: Variable Drehmomentabschaltung

    VARIABLE DREHMOMENTABSCHALTUNG 70 % Dieses einzigartige System, garantiert eine perfekte Schließung der Kassettenmarkisen ohne die Gefahr das 40 % Tuch durch übermäßige Spannung zu belasten. Aufgrund der Möglichkeit die Drehmomentschließkraft zu erhöhen, wird auch bei breiten Kassettenmarkisen, oder speziellen Situationen, eine perfekte Schließung erzielt. Werkseitig ist das “Schließdrehmoment”...

  • Seite 15: Einstellung Zusätzlicher Handsender

    EINSTELLUNG ZUSÄTZLICHER HANDSENDER Es können bis zu 15 Handsender gespeichert werden, sowohl auch den Sonnen- und Windsensor. Tn: Eingestellter Handsender Tx: Zusätzlicher Handsender Tx (2 Sek) LÖSCHEN EINES EINZELNEN HANDSENDERS Jeder gespeicherte Handsender kann einzeln gelöscht werden. Ist der letzte Handsender gelöscht kehrt der Motor in den anfänglichen Zustand zurück.

  • Seite 16: Löschen Aller Gespeicherten Einstellungen

    LÖSCHEN ALLER GESPEICHERTEN EINSTELLUNGEN Beim diesem Vorgang werden die Endlageneinstellungen nicht gelöscht und bleiben bestehend! Die Löschung aller gespeicherten Einstellungen kann in zwei verschiedenen Art und Weisen getätigt werden: 1) MIT DEM HANDSENDER Tn: Eingestellter Handsender Tn (4 Sek) 2) MITTELS DES WEISSEN HILFSKABELS Diesen Vorgang nur im Notfall tätigen, oder wenn keine funktionierenden Handsender mehr verfügbar sind.

  • Seite 17: Spezielle Funktionen

    SPEZIELLE FUNKTIONEN ZUSÄTZLICHE MITTELPOSITION Die Wetterstation WindTec Lux ermöglicht das Anfahren einer zusätzlichen Mittelposition wenn der voreingestellte Licht-Grenzwert überschritten wird. Diese zusätzliche Mittelposition wird nur bei aktiviertem Lichtsensor angefahren. Diese zusätzliche Mittelposition kann nicht manuell angefahren werden. Es besteht jedoch die Möglichkeit die Standardmittelposition durch den Befehl B (2 Sek) zu programmieren.

  • Seite 18: Änderung Der Zusätzlichen Mittelposition

    ÄNDERUNG DER ZUSÄTZLICHEN MITTELPOSITION Um die zusätzliche Mittelposition zu ändern, wiederholen Sie die in der vorberigen seite genannte Vorgehensweise. LÖSCHUNG DER ZUSÄTZLICHEN MITTELPOSITION Führen Sie folgende Befehlsreihenfolge durch, um die zusätzliche Mittelposition zu löschen: Tn: Eingestellter Handsender Tn (2 Sek) KURZZEITIGE EINLERNUNG DES HANDSENDERS Diese Funktion ermöglicht, einen Handsender vorübergehend zu speichern.

  • Seite 19: Einstellung Der Taschen-Handsender A530058

    EINSTELLUNG DER TASCHEN-HANDSENDER A530058 N.B. Der Taschen-Handsender kann nur als Zweithandsender verwendet werden. Bevor Sie die Einstellung vornehmen, muss bereits vorher ein Cherubini Handsender (Skipper oder Giro - 3 Tasten Auf-Ab-Stopp Handsender) programmiert werden. EINSTELLUNG EINER TASTE AUF DEM TASCHEN-HANDSENDER...

  • Seite 20: Funktion Tuchspannung

    FUNKTION TUCHSPANNUNG Bei Einprogrammieren dieser Funktion, führt der Motor nach dem Erreichen der unteren Endlage automatisch einen kurzen Lauf in die Gegenrichtung um eine Tuchspannung zu erzielen. Besonders empfehlenswert bei Pergolas und horizontalen Anlagen. NB: Die Programmierung diese Option kann erst nach Einstellung der Endlagen vorgenommen werden.

  • Seite 21: Elektroanschlüsse Für Motorsteuerung In Auf-Ab Modus (2 Unabhängige Tasten Auf-Ab)

    ELEKTROANSCHLÜSSE FÜR MOTORSTEUERUNG IN AUF-AB MODUS (2 unabhängige Tasten AUF-AB) Für den Anschluss des Tastenfelds nur Tasten mit elektrischer und mechanischer Sperre verwenden, um zu vermeiden, dass die beiden Tasten gleichzeitig gedrückt werden. Der Motor erkennt automatisch den Taster-Typ (mit 1 oder 2 Tasten) und stellt automatisch den entsprechenden Betriebsmodus ein.

  • Seite 22: Anwendung Befehlsmodus Mit Weißem Kabel

    KENNUNG IN BEWEGUNG “AB” - nur für Motoren bis 25 Nm - (In den Motoren Wave RX wird bei ab ende März 2018 verfügbar) Im Bedarfsfall, zum Beispiel bei Sonnen- Mückenrollos oder Screens mit beschwerter Endschiene, kann zur Hinderniserkennung in der Abwärtsbewegung eine feinfühlige Sensibilität aktiviert /deaktiviert werden.

  • Seite 23: Eu-Konformitätserklärung

    Il testo completo della dichiarazione di conformità UE è disponibile facendone richiesta sul sito: www.cherubini.it. EU DECLARATION OF CONFORMITY CHERUBINI S.p.A. declares that the product is in conformity with the relevant Union harmonisation legislation: Directive 2014/53/EU, Directive 2011/65/EU. The full text of the EU declaration of conformity is available upon request at the following website: www.cherubini.it.
  • Seite 24 CHERUBINI S.p.A. Via Adige 55 25081 Bedizzole (BS) - Italy Tel. +39 030 6872.039 | Fax +39 030 6872.040 info@cherubini.it | www.cherubini.it CHERUBINI Iberia S.L. Avda. Unión Europea 11-H Apdo. 283 - P. I. El Castillo 03630 Sax Alicante - Spain Tel.
