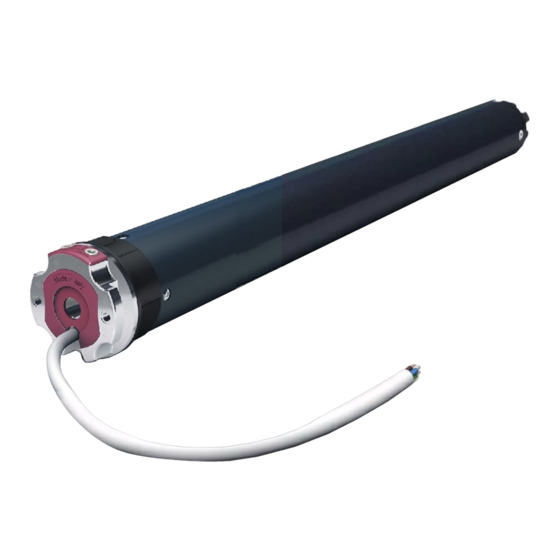

- Seite 1 mOTORI TUBOLARI TUBULAR mOTORS ROhRmOTOREN mOTEURS TUBULAIRES mOTORES TUBULARES blue garda blue roll blue roll easy Serie - Series - Baureihe - Série - Serie blue micro blue micro easy ISTRUZIONI - INSTRUCTIONS - EINSTELLANLEITUNGEN INSTRUCTIONS - INSTRUCCIONES...
-
Seite 2: Istruzioni Per La Sicurezza
istruzioni per la sicurezza - I motori serie BLUE 35, BLUE 45 e BLUE 58 sono stati realizzati per automatizzare il movimento di avvolgibili e tende da sole. Ogni altro uso è improprio. - Non sottoporre il motore tubolare a schiacciamenti, urti, cadute o contatto con liquidi di qualunque natura;... - Seite 3 istruzioni per l’ uso e per l’ installazione attenzione PER LA SICUREZZA DELLE PERSONE È IMPORTANTE SEGUIRE QUESTE ISTRUZIONI. CONSERVARE QUESTE ISTRUZIONI. L’ INSTALLAZIONE NON CORRETTA PUÒ CAUSARE GRAVI FERITE. - L’apparecchio non è destinato ad essere usato da persone (bambini compresi) le cui capacità...
-
Seite 4: Collegamenti Elettrici
collegamenti elettrici - Per evitare situazioni di pericolo o malfunzionamento, gli elementi elettrici di comando collegati al motore devono essere dimensionati in base alle caratteristiche elettriche del motore stesso. - I dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformemente alle regole di installazione nazionali. - Seite 5 1- marrone 2- nero 3- azzurro 4- giallo-verde...
-
Seite 6: Preparazione Del Motore
preparazione del motore adattatore ghiera FiNeCorSa puleggia di traiNo ghiera FiNeCorSa 1. Inserire l’adattatore sulla ghiera finecorsa facendo combaciare la scanalatura con la tacca di riferimento e spingere fino alla battuta. 2. Montare la puleggia di traino sul perno del motore fino allo scatto della molla di fermo. -
Seite 7: Regolazione Dei Finecorsa
regolazione dei finecorsa Questi motori tubolari prevedono un sistema di finecorsa elettromeccanici che interrompono l’alimentazione quando la tenda o l’avvolgibile raggiungono il limite di apertura e di chiusura. Per regolare questi limiti ed adattarli al caso specifico è sufficiente agire sulle due viti di regolazione posizionate sulla testa del motore. I limiti di finecorsa sono preimpostati a circa 3 giri di rullo. -
Seite 8: Safety Instructions
safety instructions - The BLUE 35, BLUE 45 and BLUE 58 series of motors is designed only to automate the movement of rolling shutters and sun awnings. Any other use is improper. - Do not squash, crush, drop or wet the tubular motor with any kind of liquid; do not pierce and do not apply any screw along the tubular section. -
Seite 9: Use And Installation Instructions
use and installation instructions warning IT Is ImpOrTAnT TO fOLLOw ThEsE InsTrUcTIOns fOr pErsOnAL sAfETy kEEp ThEsE InsTrUcTIOns. IncOrrEcT InsTALLATIOn cAn cAUsE sEvErE InjUrIEs. - This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. -
Seite 10: Electrical Connections
electrical connections - To prevent any danger or malfunction, the size of electrical control components connected to the motor must be compatible with the electrical features of the motor. - Arrange a bipolar knife switch with opening distance of the contacts of at least 3 mm before the circuit. - Seite 11 1- brown 2- black 3- light blue 4- yellow-green...
-
Seite 12: How To Prepare The Motor
How to PrePare tHe Motor stop ring nut adaptor driving pulley stop ring nut 1. Insert the adaptor in the stop ring nut mating the groove with the reference notch and push till they touch. 2. fix the driving pulley on the motor pin until the stop pin clicks. - Seite 13 adJusteMent of tHe liMit switcHes These tubular motors are provided with a system of electromechanical limit switches that stops the feed when the awning or the rolling shutter get to the maximum opening or closing limits. To adjust these limits and adapt them to any need, simply screw or unscrew the two adjusting screws on the motor head.
-
Seite 14: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN NEIN NEIN NEIN NEIN NEIN - Die Motoren der Reihen BLUE 35, BLUE 45 und BLUE 58 sind ausschließlich für den Antrieb von Rollläden und Markisen konzipiert. Jede andere Nutzung ist unsachgemäß. - Den Rohrmotor auf der ganzen Länge keinem Druck oder Schlägen aussetzen; mit keiner Flüssigkeit in Verbindung bringen;... -
Seite 15: Anleitung Zur Benutzung Und Montage
ANLEITUNG ZUR BENUTZUNG UND MONTAGE ACHTUNG FÜR DIE SICHERHEIT DER PERSONEN IST ES WICHTIG DEN VORLIEGENDEN ANLEITUNGEN ZU FOLGEN UND DIESE AUFZUBEWAHREN. EIN FALSCHER ANSCHLUSS DER MOTOREN, KANN SCHWERE VERLETZUNGEN HERVORRUFEN. - Das Gerät ist nicht als Spielzeug für Kinder und Erwachsene mit körperlichen Schwächen, gemindertem Bewusstsein, mangelnder Erfahrungen und Kenntnisse gedacht. -
Seite 16: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE - Um Gefahrensituationen oder Fehlfunktionen zu vermeiden, müssen alle mit den Motoren verbundenen Steuerelemente auf die Leistung des entsprechenden Motors abgestimmt sein. - Die Trennvorrichtungen müssen im Stromnetz Konform der Nationalen Installationsregeln und Vorschriften vorgesehen werden. - Die Drehrichtungsschalter müssen mit einer mechanischen Zwischenschaltung versehen sein. - Seite 17 1- Braun 2- Schwarz 3- Blau 4- Gelb-Grün...
-
Seite 18: Einfache Installation
