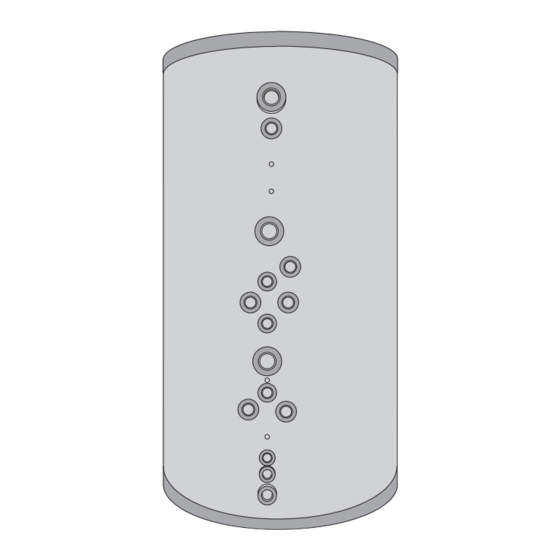

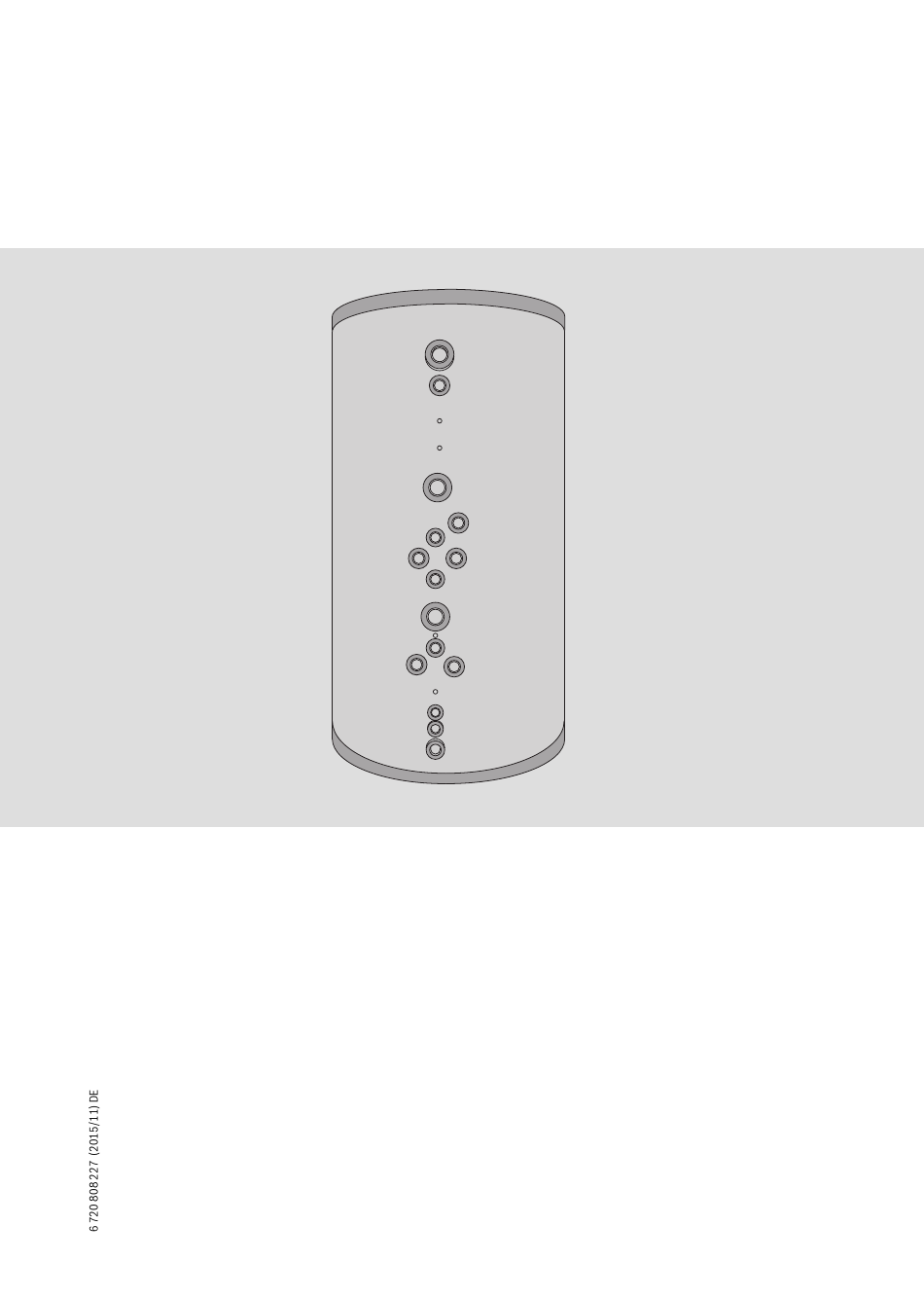

- Seite 1 Installations- und Wartungsanleitung Kombispeicher 6 720 644 811-00.1T KNW 600 EW/2 KNW 830 EW/2 KNW 1000 EW/2 KNW 1450 EW/2...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise Symbolerklärung Symbolerklärung und Sicherheitshinweise ....2 Warnhinweise Symbolerklärung ....... . 2 Allgemeine Sicherheitshinweise . -
Seite 3: Allgemeine Sicherheitshinweise
Angaben zum Gerät Allgemeine Sicherheitshinweise Angaben zum Gerät Aufstellung, Betrieb ▶ Kombispeicher nur durch einen zugelassenen Heizungsfachbetrieb Typenübersicht aufstellen lassen. Die vorliegende Anleitung beschreibt folgende Typen von Kombi- ▶ Örtlich geltende Unfallverhütungs- und Sicherheitsvorschriften ein- speichern: halten. • KNW 600 EW/2 ▶... -
Seite 4: Anschlüsse Mit Abmessungen
Angaben zum Gerät Anschlüsse mit Abmessungen 1 IG 6 720 808 227-01.1T Bild 1 Anschlüsse mit Abmessungen KNW...EW/2 Entlüftung [12] Muffe für elektrischen Zuheizer Vorlauf externer Zuheizer [13] Tauchhülse (Rücklauftemperaturfühler) Warmwasserentnahme [14] Vorlauf Wärmetauscher (Solar) Tauchhülse (Warmwasser-Temperaturfühler) [15] Rücklauf Heizkreis oder Rücklauf Wärmepumpe, Heizung und Tauchhülse Warmwasser (austauschbar) Muffe für elektrischen Zuheizer... -
Seite 5: Technische Daten
Angaben zum Gerät Technische Daten Einheit KNW 600 EW/2 KNW 830 EW/2 KNW 1000 EW/2 KNW 1450 EW/2 Volumen Speicherbehälter Speicherinhalt 1526 Inhalt Warmwasser Inhalt Solar-Wärmetauscher 10,6 Heizwasser Maximaler Betriebsdruck Prüfdruck Maximale Betriebstemperatur °C Durchfluss Heizungsseite m³/h Warmwasser Maximaler Betriebsdruck Prüfdruck Maximale Betriebstemperatur °C... -
Seite 6: Transport
Transport Transport Isolierung demontieren VORSICHT: Verletzungsgefahr durch Tragen schwerer Lasten und unsachgemäße Sicherung beim Transport! HINWEIS: Anlagenschaden durch unsachgemäße ▶ Geeignete Transportmittel verwenden (z. B. eine Demontage! Sackkarre mit Spanngurt). ▶ Isolation so abnehmen und beiseite stellen, dass sie ▶ Kombispeicher gegen Herunterfallen sichern. nicht beschädigt werden. - Seite 7 Transport ▶ Folienmantel am Reißverschluss öffnen und entfernen. 6 720 644 811-05.1T Bild 4 Folienmantel öffnen und entfernen ▶ Isolierschalen abnehmen. ▶ Isolierschalen so abstellen, dass sie nicht beschädigt werden. 6 720 644 811-06.1T Bild 5 PU-Halbschalen abnehmen KNW...EW/2 – 6 720 808 227 (2015/11)
-
Seite 8: Installation
Installation Installation Aufstellraum ▶ PU-Halbschalen am Speicher montieren. HINWEIS: Anlagenschaden durch Frost und Korrosion! ▶ Kombispeicher in einem frostsicheren und trockenen Raum aufstellen. ▶ Kombispeicher nur in geschlossenen Systemen verwenden. Der Aufstellraum muss den örtlichen Bestimmungen entsprechen. Kombispeicher aufstellen VORSICHT: Verletzungsgefahr durch unsachgemäße Aufstellung! ▶... -
Seite 9: Zirkulation Montieren
Installation Zirkulation montieren ▶ Wellrohr in das T-Stück einschrauben. Die Verbindung zwischen dem oberen und dem unteren Wärmetauscher muss immer montiert werden, auch wenn keine Zirkulationsleitung vorhanden ist! ▶ Beide Muffen eindichten. 6 720 644 811-11.1T Bild 10 Wellrohr montieren ▶... -
Seite 10: Zirkulation Isolieren
Installation Zirkulation isolieren ▶ Dichtung zwischen dem Bogen und dem Wellrohr montieren. ▶ Kurzen Isolierschlauch mit dem Ausschnitt über das T-Stück stülpen. 6 720 644 811-13.1T Bild 12 Dichtung montieren 6 720 644 811-15.1T HINWEIS: Anlagenschaden durch unsachgemäße Bild 14 Wellrohr und T-Stück isolieren Montage! ▶... -
Seite 11: Hydraulische Anschlüsse
Installation Hydraulische Anschlüsse ▶ Temperaturfühler und Fühlerfeder gemeinsam bis ans Ende der entsprechenden Tauchhülse einschieben. VORSICHT: Anlagenschaden durch undichte An- schlüsse! ▶ Anschlussleitungen spannungsfrei montieren. Alle geltenden Vorschriften, Normen und Richtlinien bei der Einbindung des Kombispeichers in den Heiz- und Warmwasserkreis beachten. -
Seite 12: Hydraulische Einbindung
Hydraulische Einbindung Hydraulische Einbindung VORSICHT: Verletzungsgefahr durch Verbrennung! ▶ Um ein Überhitzen des Fußbodens zu vermeiden, in einem Heizkreis mit Fußbodenheizung einen Sicherheitstemperaturbegrenzer einsetzen. Diese Hydraulikschemata dienen nur als Hilfestellung und entbinden nicht von der eigenen durchzuführenden Planung! In den Hydraulikschemata sind Absperreinrichtungen, Entlüftungen und sicherheitstechnische Maßnahmen nicht komplett eingezeichnet und sind nach den gültigen Normen und Vorschriften anlagenspezifisch zu erstellen! - Seite 13 Hydraulische Einbindung Hydraulik 1: Luft-Wasser-Wärmepumpe, 1 Heizkreis, solare Warmwasserbereitung und externer Kombispeicher SC 20 KS__ PSS1 KNW ... EW/2 6 720 808 227-03.1T Bild 18 Hydraulik 1 Kurzbeschreibung Das Schaltbild ist nur eine schematische Darstellung – • Kompakte Luft-Wasser-Wärmepumpe für die Innenaufstellung, ein bitte Stutzenbelegung beachten.
- Seite 14 Hydraulische Einbindung Hydraulik 2: Luft-Wasser-Wärmepumpe, 2 Heizkreise, Solaranlage, externer Kombispeicher oder Festbrennstoff-Kessel SC 20 KS__ PSS1 TRL G KNW ... EW/2 6 720 808 227-04.1T Bild 19 Hydraulik 2 Ab der 25-kW-Ausführung empfehlen wir, 2 Umwälzpumpen zu verwenden. Festbrennstoff-Kessel, maximal 15 kW Das Schaltbild ist nur eine schematische Darstellung –...
-
Seite 15: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Umweltschutz und Entsorgung Die Inbetriebnahme muss vom Ersteller der Heizungsanlage oder einem Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. zugelassenen Fachbetrieb durchgeführt werden. Qualität der Erzeugnisse, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetzte und Vorschriften zum Umweltschutz ▶... - Seite 16 Bosch Thermotechnik GmbH Sophienstrasse 30-32 D-35576 Wetzlar www.bosch-thermotechnology.com...
