Vorbereitungen

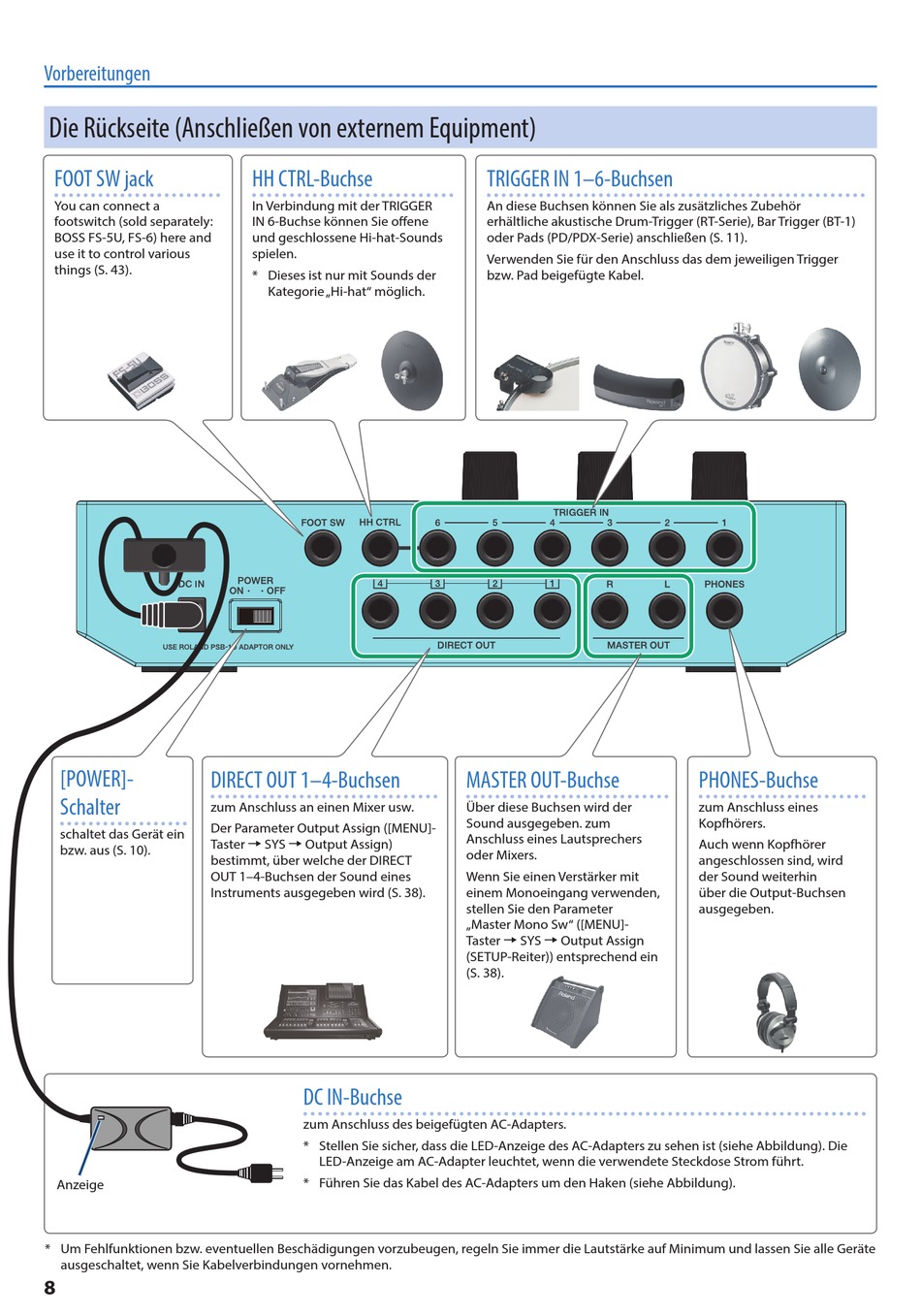

Die Rückseite (Anschließen von externem Equipment)
FOOT SW jack
You can connect a
footswitch (sold separately:
BOSS FS-5U, FS-6) here and
use it to control various
things (S. 43).
[POWER]-
DIRECT OUT 1–4-Buchsen
Schalter
zum Anschluss an einen Mixer usw.
Der Parameter Output Assign ([MENU]-
schaltet das Gerät ein
Taster 0 SYS 0 Output Assign)
bzw. aus (S. 10).
bestimmt, über welche der DIRECT
OUT 1–4-Buchsen der Sound eines
Instruments ausgegeben wird (S. 38).
Anzeige
* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Geräte
ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
8
HH CTRL-Buchse
In Verbindung mit der TRIGGER
IN 6-Buchse können Sie offene
und geschlossene Hi-hat-Sounds
spielen.
* Dieses ist nur mit Sounds der
Kategorie „Hi-hat" möglich.
DC IN-Buchse
zum Anschluss des beigefügten AC-Adapters.
* Stellen Sie sicher, dass die LED-Anzeige des AC-Adapters zu sehen ist (siehe Abbildung). Die
LED-Anzeige am AC-Adapter leuchtet, wenn die verwendete Steckdose Strom führt.
* Führen Sie das Kabel des AC-Adapters um den Haken (siehe Abbildung).
TRIGGER IN 1–6-Buchsen
An diese Buchsen können Sie als zusätzliches Zubehör
erhältliche akustische Drum-Trigger (RT-Serie), Bar Trigger (BT-1)
oder Pads (PD/PDX-Serie) anschließen (S. 11).
Verwenden Sie für den Anschluss das dem jeweiligen Trigger
bzw. Pad beigefügte Kabel.
MASTER OUT-Buchse
Über diese Buchsen wird der
Sound ausgegeben. zum
Anschluss eines Lautsprechers
oder Mixers.
Wenn Sie einen Verstärker mit
einem Monoeingang verwenden,
stellen Sie den Parameter
„Master Mono Sw" ([MENU]-
Taster 0 SYS 0 Output Assign
(SETUP-Reiter)) entsprechend ein
(S. 38).
PHONES-Buchse
zum Anschluss eines
Kopfhörers.
Auch wenn Kopfhörer
angeschlossen sind, wird
der Sound weiterhin
über die Output-Buchsen
ausgegeben.
