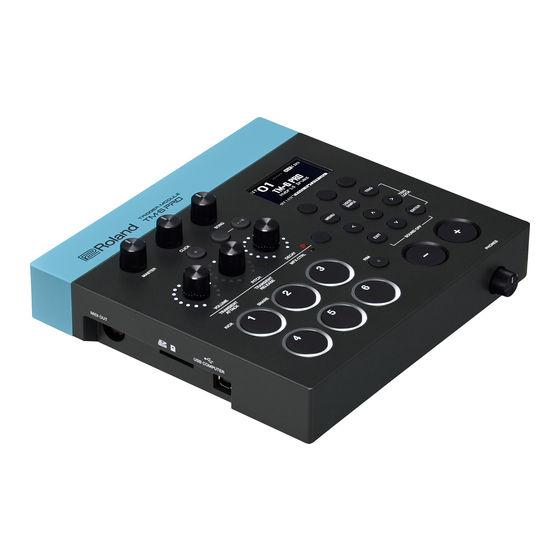

Inhaltszusammenfassung für Roland TM-6 PRO

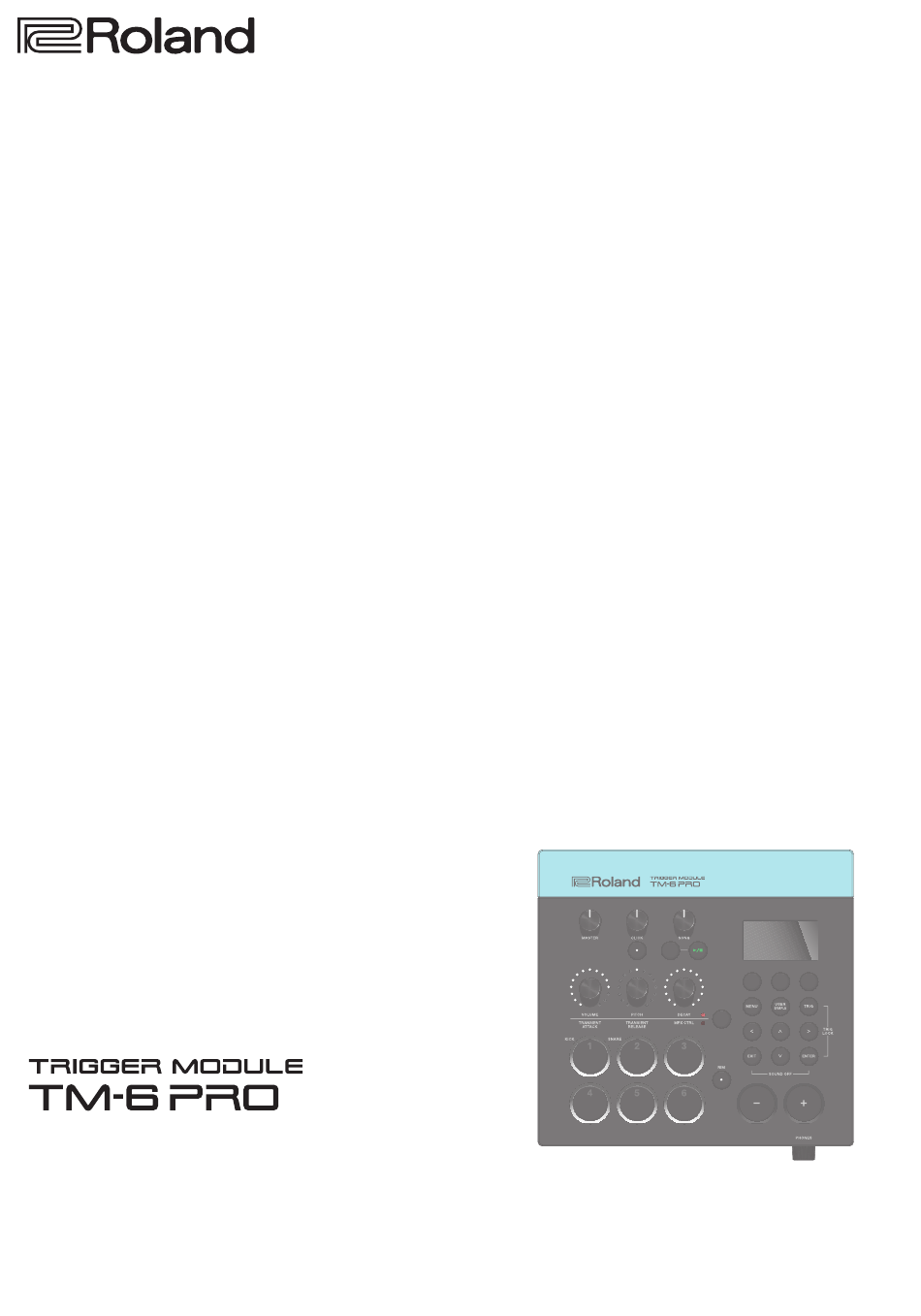

- Seite 1 Referenzanleitung © 2018 ROLAND CORPORATION...
-
Seite 2: Inhaltsverzeichnis
Die Anschlüsse an der Seite Verwalten von User-Samples Die Rückseite (Anschließen von externem Equipment) Zusätzliche Funktionen Befestigen des TM-6 PRO an einem Ständer Vergleichen bzw. Abrufen der vorherigen Ein- und Ausschalten Einstellungen des Drum-Kits (Undo) Grundsätzliche Bedienung Kopieren von Einstellungen (Copy) -
Seite 3: Übersicht Der Bedienabläufe
Übersicht der Bedienabläufe Stromversorgung OUTPUT-Buchsen/PHONES-Buchse TRIG IN-Buchsen/HH CTRL-Buchse Lautsprecher/ Acoustic Drum Trigger: AC-Adapter Mixer/ V Pad/ Kopfhörer Hi-hat Control Pedal Anschlüsse Seite 8 Seite 11 * In dieser Anleitung werden akustische Drum-Trigger und Pads als „Drum Trigger“ bezeichnet. Einstellen der Balance zwischen Anpassen der Empfindlichkeit bei Bestimmen des Drum Trigger-Typs Anschlagstärke und Lautstärke des... -
Seite 4: Kits Und Instrumente
Kits und Instrumente Im TM-6 PRO werden die Sounds, die nach Anschlagen einer der Drum Trigger erklingen, als „Instrument“ Instrument (INST) bezeichnet. Ein Set für die den Triggern zugewiesenen Instrumenten wird als „Kit“ bezeichnet. Kit 1-100 Sound Modify-Regler Einstellungen für das gesamte Kit... -
Seite 5: Die Speicherbereiche
Die Speicherbereiche Der Bereich, in dem Einstellungen für Drum-Kits und Trigger gesichert werden, wird als „Speicher“ (memory) bezeichnet. TM-6 PRO Preset-Speicher User-Speicher SD-Karte LOAD Kits Kits Backup Set-Listen Trigger-Einstellungen Kits Trigger-Einstellungen SAVE COPY User-Samples System-Einstellungen User-Samples Preset-Speicher Die Werksvoreinstellungen sind im Preset-Speicher abgelegt. -
Seite 6: Vorbereitungen
Vorbereitungen Die Bedienoberfläche und Anschlüsse Die Bedienoberfläche Controller Beschreibung Seite [MASTER]-Regler stellt den Ausgangspegel der MASTER OUT-Buchsen ein. – bestimmt die Lautstärke des Clicksignals. Mit diesem Regler kann auch die Lautstärke des [CLICK]-Regler Click Track eingestellt werden (S. 22) S. 20 ruft das CLICK-Display auf. -
Seite 7: Die Anschlüsse An Der
Instrumenten- oder Effekt-Einstellungen. ruft die Einstellungen für die User Sample-Funktion auf. [USER SAMPLE]-Taster S. 29 Sie können eine am Rechner erstellte Audiodatei auf eine SD-Karte kopieren, in das TM-6 PRO importieren und als Instrument spielen (User Sample-Funktion). [TRIG]-Taster ruft die Trigger-Parametereinstellungen auf. -
Seite 8: Die Rückseite (Anschließen Von Externem Equipment)
Vorbereitungen Die Rückseite (Anschließen von externem Equipment) FOOT SW jack HH CTRL-Buchse TRIGGER IN 1–6-Buchsen You can connect a In Verbindung mit der TRIGGER An diese Buchsen können Sie als zusätzliches Zubehör footswitch (sold separately: IN 6-Buchse können Sie offene erhältliche akustische Drum-Trigger (RT-Serie), Bar Trigger (BT-1) BOSS FS-5U, FS-6) here and und geschlossene Hi-hat-Sounds... -
Seite 9: Befestigen Des Tm-6 Pro An Einem Ständer
Vorbereitungen Befestigen des TM-6 PRO am Pad-Ständer Befestigen des TM-6 PRO an einem Ständer Sie können das TM-6 PRO mithilfe der Mehrzweckklammer APC-33 (zusätzliches Zubehör) an einem Hi-hat-Ständer oder Beckenständer befestigen. Sie können das Gerät auch am Pad-Ständer PDS-10 (zusätzliches Zubehör) befestigen. -
Seite 10: Ein- Und Ausschalten
Cursor bewegen (Cursor-Taster) Der Cursor markiert einen Parameter, so dass dieser im Display invertiert erscheint und dann verändert werden Wenn das TM-6 PRO eingeschaltet ist, erscheint die folgende kann. Wenn im Display mehrere Display-Anzeige. Parameter abgebidet sind, verwenden Sie die Cursor-Taster, um den Cursor auf die gewünschte Position zu bewegen. -
Seite 11: Drum Trigger, Die Angeschlossen Werden Können
IN-Buchse können Wenn Sie ein spezielles Verbindungskabel (Stereoklinke # Monoklinke x2, zusätzliches Zubehör) Das TM-6 PRO unterstützt eine Vielzahl von Drum Triggern. verwenden, können Sie zwei Drum Trigger an eine TRIGGER Drum Trigger Beschreibung IN-Buchse anschließen. Die Head- und Rim-Sounds der verwendeten TRIGGER IN-Buchse werden dann über zwei... -
Seite 12: Die Spieltechniken
Vorbereitungen Cymbals (CY-Serie) Die Spieltechniken Spieltechnik Beschreibung Die am TM-6 PRO angeschlossenen Drum Trigger ermöglichen Bow Shot eine Vielzahl von Spieltechniken. PD/PDX-Serie Dieses bezeichnet das Anschlagen der Oberfläche des Cymbal-Pads. Der Sound der Spieltechnik Beschreibung Spielfläche (Head) ist zu hören. -
Seite 13: Fußschalter, Die Angeschlossen Werden Können
Vorbereitungen Bar Trigger Pad (BT-1) Spieltechnik Beschreibung Schlagen Sie auf die Oberfläche. Fußschalter, die angeschlossen werden können Sie können mithilfe eines Fußschalters die Kits bzw. Set-Listen umschalten. Die folgenden Fußschalter können verwendet werden (zusätzliches Zubehör). Fußschalter Beschreibung Sie können einen oder zwei dieser Fußtaster anschließen. -
Seite 14: Trigger-Einstellungen (Trig)
Sie können den Typ des Drum Trigger (Trigger Type) für jeden die von den Drum Triggern empfangenen Steuersignale vom Triggereingang einer Trigger-Bank bestimmen. TM-6 PRO exakt umgesetzt werden. Drücken Sie den [TRIG]-Taster. Referenz Wählen Sie mit den Cursor-Tastern „BANK“ und Details zu den Parametern, die Sie editieren können, finden... -
Seite 15: Ändern Der Einstellungen
Trigger-Einstellungen (TRIG) Wählen Sie den gewünschte Drum Trigger aus. Beispiel für Drum Trigger-Anschlüsse und Sie können dafür auch die Cursor-Taster verwenden. Einstellungen Wählen Sie mit den [–] [+]-Tastern den gewünschten Trigger-Typ aus. CY-5 PD-8 BT-1 RT-30HR Drücken Sie mehrfach den [EXIT]-Taster, um wieder das Kit-Display aufzurufen. -
Seite 16: Einstellen Der Minmalen Empfindlichkeit Eines Drum Trigger (Threshold)
[+]-Tastern die gewünschte Empfindlichkeit konzipiert ist, sind die Voreinstellungen der Threshold- ein. Werte vergleichsweise hoch. Wenn Sie das TM-6 PRO in anderen Umgebungen einsetzen (z.B. im Studio), senken Drücken Sie mehrfach den [EXIT]-Taster, um Sie die Threshold-Werte, ohne dass es bei zu niedrigen wieder das KIT-Display aufzurufen. -
Seite 17: Detaillierte Trigger-Einstellungen
Lautstärke zu erzielen. Beobachten Sie die Aussteuerungsanzeige Volume Volume LOUD, LOUD2 rechts im Display des TM-6 PRO und stellen Sie den Offset mit der VH Offset-Schraube an der VH Hi-hat ein. Dynamik Dynamik Stellen Sie den Offset so ein dass ein schwarzes... -
Seite 18: Verhindern Von Übersprech-Effekten Zwischen Pads (Crosstalk Cancellation)
Trigger-Einstellungen (TRIG) Beispiel) Wenn der Sound des Triggereingangs Verhindern von Übersprech-Effekten 2 bei Anschlagen des am Triggereingang 1 zwischen Pads (Crosstalk Cancellation) angeschlossenen Drum Trigger erklingt Wenn zwei Pads am gleichen Ständer montiert sind, kann es Wählen Sie im TRIGGER SETUP-Display (S. 14) vorkommen, dass bei Anschlagen eines der Pads der Sound des jeweils anderen Pads unabsichtlich mit getriggert wird. -
Seite 19: Prüfen Der Trigger-Einstellungen Für Die Einzelnen Drum Trigger
Trigger-Einstellungen (TRIG) Drücken Sie den [F3] (SET)-Taster. Prüfen der Trigger-Einstellungen für die In diesem Fall wird automatisch der Wert „19“ ausgewählt. einzelnen Drum Trigger Dieses ist der minimale Wert, der das Triggern des Triggereingangs 2 verhindert. Sie können auf dem Display Informationen über die Wert Beschreibung Anschlagstärke für jeden der Drum Trigger und den... -
Seite 20: Spielen Des Instruments
Drücken Sie den [CLICK]-Taster. Wählen Sie mit den [–] [+]-Tastern das Das CLICK-Display erscheint. gewünschte Kit aus. Das KIT-Display Dieses Basis-Display erscheint, nachdem das TM-6 PRO eingeschaltet wurde. H&R-Symbol (erscheint nur bei Trigger Meter Drücken Sie den [F3] (CLICK)-Taster. H&R Switch=„ON“ (S. 24) (Pegel des Trigger- Der Click-Sound erklingt. -
Seite 21: Spielen Zu Einem Song
Anwahl des Songendes Stecken Sie die SD-Karte in den SD- [<]-Taster Zurücksetzen der Position um 5 Sekunden Kartenschacht des TM-6 PRO (S. 7). [<]-Taster Vorsetzen der Position um 5 Sekunden Drücken Sie den [SONG]-Taster. wählt den vorherigen Song aus (wenn dieser [F1] ( v )-Taster Das SONG -Display erscheint. -
Seite 22: Verändern Der Einstellungen Für Einen Song
Spielen des Instruments Verändern der Einstellungen für einen Song Abspielen einer Audiodatei als Click (Click Track) Sie können die Lautstärke eines Songs und des Click Track bestimmen und wie diese abgespielt werden. Sie können unabhängig von den Songs Audiodaten (WAV) als Click-Signal (Click Track) abspielen. -
Seite 23: Abspielen Eines Internen Demo Songs
Das TM-6 PRO besitzt interne Demo Songs. Die internen Demo Songs enthalten einen Click Track. * Die internen Demo Songs können nicht abgespielt werden, wenn im TM-6 PRO eine SD-Karte eingesteckt ist. Nehmen Sie die SD-Karte aus dem Kartenschacht (S. 7). -
Seite 24: Editieren
Sie im Dokument „Data List“ (PDF). gesichert, wenn Sie das Instrument ordnungsgemäß ausschalten. 5 Sie können eine am Rechner erstellte Audiodatei auf eine SD-Karte kopieren und dann im TM-6 PRO als Instrument Auswählen und Editieren eines Instruments spielen (S. 29). -
Seite 25: Hinzufügen Von Effekten Für Die Drum Trigger (Pad Effect)
Editieren Sie können die Einstellungen für LOW, MID und HIGH Hinzufügen von Effekten für die Drum individuell verändern. Trigger (Pad Effect) Parameter Beschreibung Breite des Frequenzbandes. Sie können den einzelnen Drum Triggern die folgenden Effekte Q (nur MID) Je größer der Wert, desto enger ist die zuordnen. -
Seite 26: Verwenden Der Sound Modify-Regler
Editieren Drücken Sie den [MENU]-Taster. Verwenden der Sound Modify-Regler Das MENU-Display erscheint. Sie können mithilfe der Sound Modify-Regler die Parameter der Wählen Sie mit den Cursor-Tastern „KIT-FX“ Instrumente und Pad-Effekte in Echtzeit verändern. und drücken Sie den [ENTER]-Taster. Das KIT EFFECT-Display erscheint. Wählen Sie mit den Cursor-Tastern den Wählen Sie den gewünschte Drum Trigger aus gewünschten Kit-Effekt aus und drücken Sie... -
Seite 27: Editieren Eines Kit
Editieren Drehen Sie einen der Sound Modify-Regler, Editieren eines Kit um den entsprechenden Parameter zu verändern. Sie können Einstellungen wie Lautstärke des Kit bzw. Name des Der aktuell eingestellte Wert erscheint in einem weiteren Kit verändern. Fenster im Display. Referenz Details zu den Parametern, die Sie editieren können, finden Sie im Dokument „Data List“... -
Seite 28: Editieren Der Lautstärke Des Hi-Hat-Sounds
Editieren Verändern Sie die Einstellungen mit den Editieren der Lautstärke des Hi-hat-Sounds Cursor-Tastern und den [–] [+]-Tastern. Parameter Wert Beschreibung Gehen Sie wie folgt vor. bestimmt die Mute Group- Wählen Sie im KIT COMMON-Display (S. 27) Nummer. MUTE SEND „KIT VOLUME“ und drücken Sie den [ENTER]- Wenn Sie einen Drum Trigger Taster. -
Seite 29: Umbenennen Des Kit
Importieren einer Audiodatei Gehen Sie wie folgt vor. Wählen Sie das KIT COMMON-Display aus (S. 27). Sie können eine Audiodatei als User Sample in das TM-6 PRO Wählen Sie mit den Cursor-Tastern „KIT NAME“ importieren. und drücken Sie den [ENTER]-Taster. -
Seite 30: Zuweisen Eines User-Sample Als Instrument
User-Samples mit einem Bedienvorgang importieren. Bewegen Sie den Cursor auf den Stecken Sie die SD-Karte in den SD- Instrumenten-Namen und wählen Sie mit den Kartenschacht des TM-6 PRO (S. 7). [–] [+]-Tastern das gewünschte User Sample Wählen Sie das SAMPLE IMPORT-Display aus aus. -
Seite 31: Aufrufen Einer User Sample-Liste
Editieren Aufrufen einer User Sample-Liste Parameter Wert Beschreibung bestimmt die Lautstärke des Sample Gain -12–+12 [dB] User-Samples. Sie können eine Liste aller aktuell geladenen User Samples Wenn der Drum Trigger aufrufen. angeschlagen wird, wird Drücken Sie den [USER SAMPLE]-Taster. der aktuell spielende Sound ONESHOT zunächst stummgeschaltet, Wählen Sie mit den Cursor-Tastern „LIST“... -
Seite 32: Umbenennen Eines User-Samples
Editieren Verändern Sie die Einstellungen mit den Wählen Sie mit den Cursor-Tastern die Cursor-Tastern und den [–] [+]-Tastern. gewünschte Funktion und drücken Sie den [ENTER]-Taster. Parameter Beschreibung Eine Bestätigungs-Abfrage erscheint. vergrößert bzw. verkleinert die Wellenform- Wenn Sie den Vorgang abbrechen wollen, wählen Sie Anzeige im Display. -
Seite 33: Zusätzliche Funktionen
Vergleichen bzw. Abrufen der vorherigen Kopieren von Einstellungen (Copy) Einstellungen des Drum-Kits (Undo) Sie können verschiedene Einstellungen im TM-6 PRO entweder aus dem internen Speicher oder von einer SD-Karte kopieren. Sie können die aktuellen mit den originalen Einstellungen Sie können auch Einstellungen zwischen einer Kopierquelle und vergleichen bzw. -
Seite 34: Aufeinander Folgendes Abrufen Von Mehreren Kits (Set List)
Zusätzliche Funktionen Aufeinander folgendes Abrufen von Parameter Beschreibung ermöglicht das Kopieren von Daten mehreren Kits (SET LIST) aus dem Preset-Bereich. Wählen Sie diese Option, wenn Sie die Werksvoreinstellungen der Drum-Kits Sie können innerhalb einer Set-Liste eine Reihenfolge von 32 PRESET auswählen möchten. -
Seite 35: Anwendung Der Set-Listen
Schritt in Richtung „Anfang [F1] (DELETE)-Taster der Liste“ verschoben. Karte (1 Kit Save) Sie können ein einzelnes im TM-6 PRO gesichertes Kit als Das aktuell gewählte Drum- Backup-Datei auf einer SD-Karte sichern. Bis zu 999 Kits können Kit wird an der Cursor- auf einer SD-Karte gesichert werden. -
Seite 36: Laden Von Kit Backup-Daten Von Der Sd-Karte (1 Kit Load)
Sie können eine auf einer SD-Karte gesicherte Kit Backup-Datei in das TM-6 PRO übertragen. Stecken Sie die SD-Karte in den SD- Kartenschacht des TM-6 PRO (S. 7). Drücken Sie im KIT-Display (S. 20) den [F2] (TOOLS)-Taster. Wählen Sie mit den Cursor-Tastern „1 KIT Load“... -
Seite 37: Die System-Einstellungen (Menu)
Beschreibung ruft die MIDI-Einstellungen auf, wie Sie können bestimmen, wie MIDI-Meldungen bei Anschlagen [F1] (BASIC)-Taster z:B. den MIDI-Kanal, über den das TM-6 PRO von Drum Triggern übertragen bzw. empfangen werden. MIDI-Daten sendet und empfängt. Referenz Details zu den Parametern, die Sie editieren können, finden Hier können Sie die MIDI-Einstellungen... -
Seite 38: Einstellungen Für Die System-Parameter Des Tm
Sie im Dokument „Data List“ (PDF). Hier können Sie Einstellungen vornehmen, die das gesamte Wählen Sie im SYSTEM-Display „Output System des TM-6 PRO betreffen, z.B. die Ausgangszuordnung oder die Zuweisung der Fußschalter. Assign“ und drücken Sie den [ENTER]-Taster. ruft das Output Settings-Display auf. -
Seite 39: Erstellen Von Sicherheitskopien Ihrer Daten
Erstellen einer Backup-Datei auf der SD-Karte Sie können eine auf einer SD-Karte gesicherte Backup-Datei in das TM-6 PROübertragen. Sie können alle Einstellungen des TM-6 PRO in einem Set Stecken Sie die SD-Karte in den SD- sichern (bis zu 99 Sets auf einer SD-Karte). -
Seite 40: Formatieren Der Sd-Karte
Kit-Display aufzurufen. Formatieren der SD-Karte Eine neue bzw. bisher anderweitig verwendete SD-Karte muss mit dem TM-6 PRO formatiert werden, damit sie für das Gerät Wählen Sie mit den Function- und [–] genutzt werden kann. [+]-Tastern die gewünschte Datei aus. -
Seite 41: Die Usb-Verbindung Zu Einem Rechner
Weitere Informationen zum Download und zur Installation des Das SD CARD FORMAT-Display erscheint. USB-Treibers finden Sie auf der Roland-Internetseite: http://www roland com/support/ HINWEIS Bevor Sie den USB-Treiber instalieren, stellen Sie im TM-6 PRO „VENDOR” die USB-Treibereinstellung auf Verändern der USB-Treiber-Einstellung Drücken Sie den [F3] (EXECUTE)-Taster. -
Seite 42: Bestimmen Des Ausgabeziels Für Das Usb Audio-Signal
PHONES OUT (R) Der Sound, der über die einzelnen USB Audio-Kanäle MASTER OUT L ausgegeben wird, entspricht den Ausgangsbuchsen des TM-6 PRO-Moduls. Der Sound wird demnach über die USB- MASTER OUT R Audiokanäle ausgegeben, die im PAD OUTPUT ASSIGN-Display DIRECT OUT 1 (S. -
Seite 43: Überprüfen Der Usb Audio Input/Output-Pegel
Überprüfen der USB Audio Input/Output- Zuweisen von Funktionen für Fußtaster Pegel und Drum Trigger (CONTROL) Sie können den am TM-6 PRO angeschlossenen Fußtastern Gehen Sie wie folgt vor. (BOSS FS-5U, FS-6; zusätzliches Zubehör) oder Drum Trigger Kontrollfunktionen zuordnen wie z.B. das Umschalten von Kits Wählen Sie im SYSTEM-Display (S. -
Seite 44: Andere Einstellungen
Bei der Einstellung „4 HOURS“ wird die Meldung „MESSAGE: Sie im Dokument „Data List“ (PDF). AUTO OFF, The TM-6 PRO will turn off in 30 min.“ 30 Minuten vor Ausschalten des TM-6 PRO angezeigt. Wählen Sie im SYSTEM-Display (S. 38) „Options“... -
Seite 45: Anzeigen Von Tm-6 Pro-Informationen
Die System-Einstellungen (MENU) Anzeigen von TM-6 PRO-Informationen Abrufen der Werksvoreinstellungen (Factory Reset) In diesem Display können Sie Informationen über das TM-6 PRO einsehen, wie z.B. die Programmversion. Mithilfe des „Factory Reset“-Vorgangs werden alle Daten und Einstellungen des TM-6 PRO auf deren Werksvoreinstellungen Wählen Sie im SYSTEM-Display (S. -
Seite 46: Fehlermeldungen
Rechner und formatieren Sie dann die Karte mit SD Card Media Error! Der Inhalt der SD-Karte ist beschädigt. dem TM-6 PRO (S. 40). Wird das Problem damit nicht gelöst, verwenden Sie eine andere SD-Karte. SD Card Memory Full! Der Speicher der SD-Karte ist voll. -
Seite 47: Mögliche Fehlerursachen
Mögliche Fehlerursachen Problem Prüfung Lösung Seite Probleme mit dem Sound Sind die Kabel an jedem der Drum Trigger und am Überprüfen Sie die Verbindungen. S. 8 Pedal korrekt angeschlossen? Ist das Instrument auf „OFF“ gestellt? Wählen Sie ein Instrument aus. S. -
Seite 48: Technische Daten
Technische Daten Roland TM-6 PRO: Trigger Module Kits Preset-Instrumente: 268 Instrumente Ab Werk enthaltene User-Samples: 500 Pad Equalizer: für jedes Pad (HEAD/RIM separat) Pad Transient: für jedes Pad (HEAD/RIM gemeinsam) Pad Compressor: für jedes Pad (HEAD/RIM gemeinsam) Effekte Pad-Multieffekte: 30 Typen, für jedes Pad (HEAD/RIM gemeinsam) - Seite 49 *1: Audiodaten müssen auf der SD-Karte gesichert werden. *2: Diese werden bei Anbringen der Halteplatte verwendet. * Dieses Dokument beschreibt die technischen Daten des Produkts bei Veröffentlichung dieses Dokuments. Ggf. aktualisierte Informationen zu diesem Produkt finden Sie auf der Roland-Internetseite.
