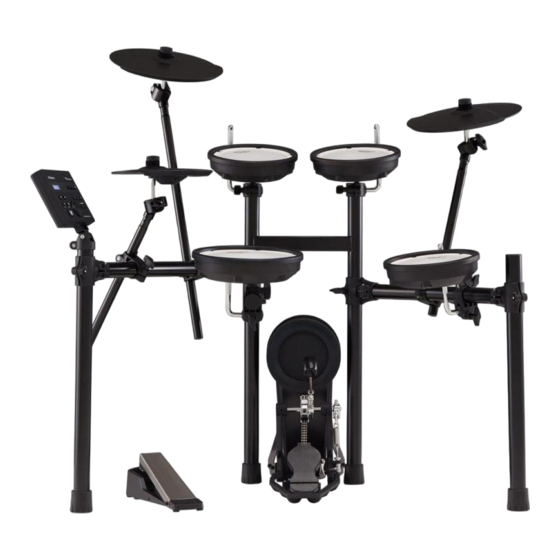

Roland V-Drums TD-07KV Aufbauanleitung

* 5 1 0 0 0 7 2 7 3 5

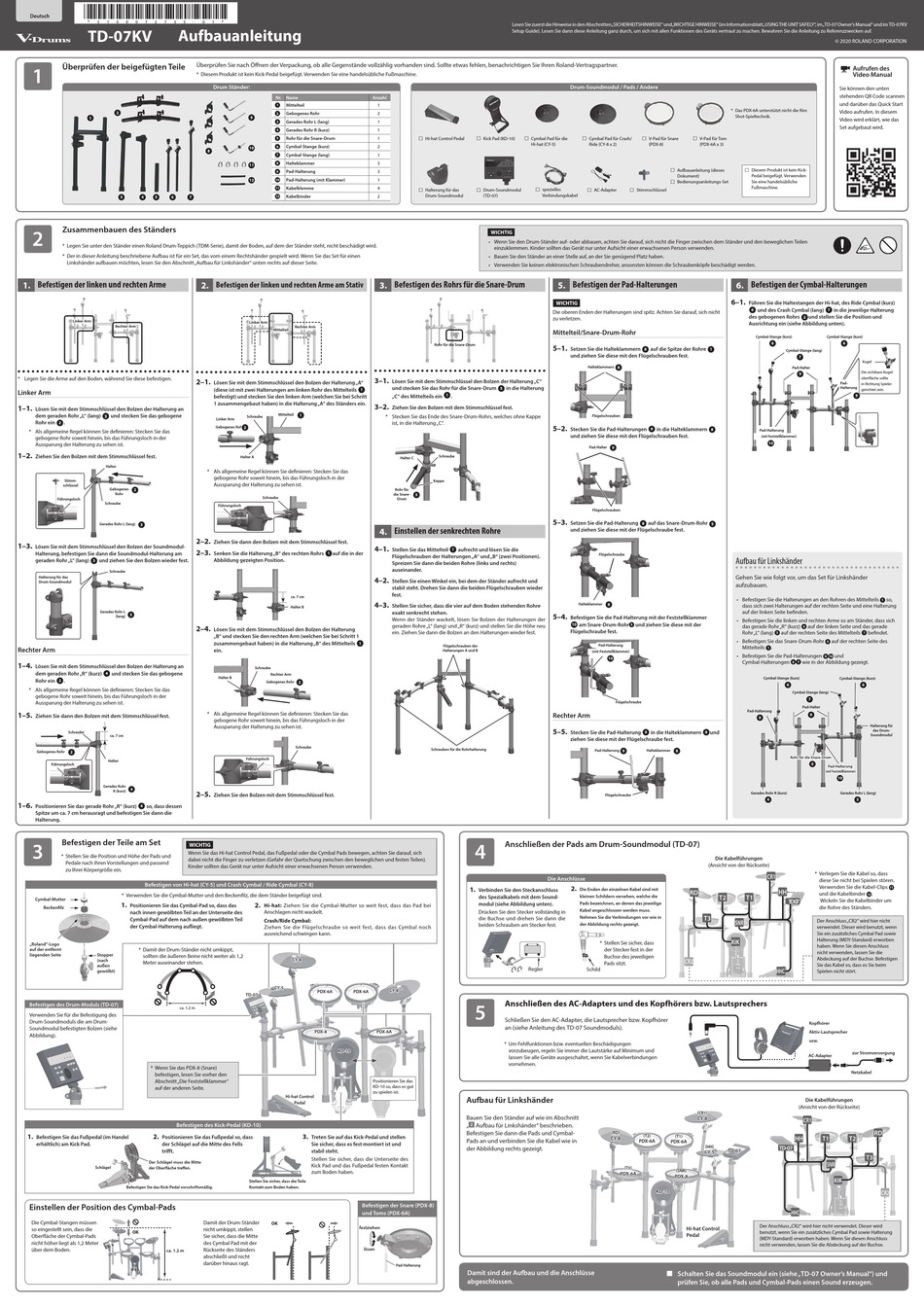

Aufbauanleitung
TD-07KV
Überprüfen der beigefügten Teile
1
2
1
3 4 5 6 7
Zusammenbauen des Ständers
2
* Legen Sie unter den Ständer einen Roland Drum-Teppich (TDM-Serie), damit der Boden, auf dem der Ständer steht, nicht beschädigt wird.
* Der in dieser Anleitung beschriebene Aufbau ist für ein Set, das vom einem Rechtshänder gespielt wird. Wenn Sie das Set für einen
Linkshänder aufbauen möchten, lesen Sie den Abschnitt „Aufbau für Linkshänder" unten rechts auf dieser Seite.
Befestigen der linken und rechten Arme
1.
Linker Arm
Rechter Arm
* Legen Sie die Arme auf den Boden, während Sie diese befestigen.
Linker Arm
1–1.
Lösen Sie mit dem Stimmschlüssel den Bolzen der Halterung an
dem geraden Rohr „L" (lang) und stecken Sie das gebogene
3
Rohr ein .
2
* Als allgemeine Regel können Sie definieren: Stecken Sie das
gebogene Rohr soweit hinein, bis das Führungsloch in der
Aussparung der Halterung zu sehen ist.
1–2.
Ziehen Sie den Bolzen mit dem Stimmschlüssel fest.
Halter
Stimm-
schlüssel
Gebogenes
2
Rohr
Führungsloch
Schraube
Gerades Rohr L (lang) 3
1–3.
Lösen Sie mit dem Stimmschlüssel den Bolzen der Soundmodul-
Halterung, befestigen Sie dann die Soundmodul-Halterung am
geraden Rohr „L" (lang) und ziehen Sie den Bolzen wieder fest.
3
Schraube
Halterung für das
Drum-Soundmodul
Gerades Rohr L
3
(lang)
Rechter Arm
1–4.
Lösen Sie mit dem Stimmschlüssel den Bolzen der Halterung an
dem geraden Rohr „R" (kurz) 4 und stecken Sie das gebogene
Rohr ein .
2
* Als allgemeine Regel können Sie definieren: Stecken Sie das
gebogene Rohr soweit hinein, bis das Führungsloch in der
Aussparung der Halterung zu sehen ist.
1–5.
Ziehen Sie dann den Bolzen mit dem Stimmschlüssel fest.
Schraube
ca. 7 cm
Gebogenes Rohr
2
Halter
Führungsloch
Gerades Rohr
4
R (kurz)
1–6.
Positionieren Sie das gerade Rohr „R" (kurz) so, dass dessen
4
Spitze um ca. 7 cm herausragt und befestigen Sie dann die
Halterung.
Befestigen der Teile am Set
3
WICHTIG
Wenn Sie das Hi-hat Control Pedal, das Fußpedal oder die Cymbal Pads bewegen, achten Sie darauf, sich
* Stellen Sie die Position und Höhe der Pads und
dabei nicht die Finger zu verletzen (Gefahr der Quetschung zwischen den beweglichen und festen Teilen).
Pedale nach Ihren Vorstellungen und passend
Kinder sollten das Gerät nur unter Aufsicht einer erwachsenen Person verwenden.
zu Ihrer Körpergröße ein.
Befestigen von Hi-hat (CY-5) und Crash Cymbal / Ride Cymbal (CY-8)
* Verwenden Sie die Cymbal-Mutter und den Beckenfilz, die dem Ständer beigefügt sind.
Cymbal-Mutter
1.
Positionieren Sie das Cymbal-Pad so, dass das
Beckenfilz
nach innen gewölbten Teil an der Unterseite des
Cymbal-Pad auf dem nach außen gewölbten Teil
der Cymbal-Halterung aufliegt.
„Roland"-Logo
auf der entfernt * Damit der Drum-Ständer nicht umkippt,
liegenden Seite Stopper
sollten die äußeren Beine nicht weiter als 1,2
(nach
Meter auseinander stehen.
außen
gewölbt)
Befestigen des Drum-Moduls (TD-07)
ca. 1.2 m
Verwenden Sie für die Befestigung des
Drum-Soundmoduls die am Drum-
Soundmodul befestigten Bolzen (siehe
Abbildung).
* Wenn Sie das PDX-8 (Snare)
befestigen, lesen Sie vorher den
Abschnitt „Die Feststellklammer"
auf der anderen Seite.
Befestigen des Kick-Pedal (KD-10)
1. 2.
Befestigen Sie das Fußpedal (im Handel Positionieren Sie das Fußpedal so, dass
erhältlich) am Kick Pad. der Schlägel auf die Mitte des Fells
trifft.
Der Schlägel muss die Mitte
Schlägel der Oberfläche treffen.
Befestigen Sie das Kick-Pedal vorschriftsmäßig.
Einstellen der Position des Cymbal-Pads
Die Cymbal-Stangen müssen
so eingestellt sein, dass die
OK
Oberfläche der Cymbal-Pads
nicht höher liegt als 1,2 Meter
über dem Boden.
ca. 1.2 m
- 0 1 *
Überprüfen Sie nach Öffnen der Verpackung, ob alle Gegenstände vollzählig vorhanden sind. Sollte etwas fehlen, benachrichtigen Sie Ihren Roland-Vertragspartner.
* Diesem Produkt ist kein Kick-Pedal beigefügt. Verwenden Sie eine handelsübliche Fußmaschine.
Drum Ständer:
Nr. Name
Mittelteil
1
Gebogenes Rohr
2
9
Gerades Rohr L (lang)
3
Gerades Rohr R (kurz)
4
Rohr für die Snare-Drum
5
Cymbal-Stange (kurz)
6
10
8
Cymbal-Stange (lang)
7
8 Halteklammer
11
Pad-Halterung
9
12 10 Pad-Halterung (mit Klammer)
Kabelklemme
11
12 Kabelbinder
2. Befestigen der linken und rechten Arme am Stativ
Linker Arm
Rechter Arm
Mittelteil
2–1.
Lösen Sie mit dem Stimmschlüssel den Bolzen der Halterung „A"
(diese ist mit zwei Halterungen am linken Rohr des Mittelteils
1
befestigt) und stecken Sie den linken Arm (welchen Sie bei Schritt
1 zusammengebaut haben) in die Halterung „A" des Ständers ein.
Mittelteil 1
Schraube
Linker Arm
2
Gebogenes Rohr
Halter A
* Als allgemeine Regel können Sie definieren: Stecken Sie das
gebogene Rohr soweit hinein, bis das Führungsloch in der
Aussparung der Halterung zu sehen ist.
Schraube
Führungsloch
2–2.
Ziehen Sie dann den Bolzen mit dem Stimmschlüssel fest.
2–3.
Senken Sie die Halterung „B" des rechten Rohrs auf die in der
1
Abbildung gezeigten Position.
ca. 7 cm
Halter B
2–4.
Lösen Sie mit dem Stimmschlüssel den Bolzen der Halterung
„B" und stecken Sie den rechten Arm (welchen Sie bei Schritt 1
zusammengebaut haben) in die Halterung „B" des Mittelteils
1
ein.
Schraube
Rechter Arm
Halter B
Gebogenes Rohr 2
* Als allgemeine Regel können Sie definieren: Stecken Sie das
gebogene Rohr soweit hinein, bis das Führungsloch in der
Aussparung der Halterung zu sehen ist.
Schraube
Führungsloch
2–5.
Ziehen Sie den Bolzen mit dem Stimmschlüssel fest.
2.
Hi-hat: Ziehen Sie die Cymbal-Mutter so weit fest, dass das Pad bei
Anschlagen nicht wackelt.
Crash/Ride Cymbal:
Ziehen Sie die Flügelschraube so weit fest, dass das Cymbal noch
ausreichend schwingen kann.
CY-8
CY-5
PDX-6A PDX-6A
TD-07
PDX-8
KD-10
Hi-hat Control
Pedal
3.
Treten Sie auf das Kick-Pedal und stellen
Sie sicher, dass es fest montiert ist und
stabil steht.
Stellen Sie sicher, dass die Unterseite des
Kick Pad und das Fußpedal festen Kontakt
zum Boden haben.
Stellen Sie sicher, dass die Teile
Kontakt zum Boden haben.
Befestigen der Snare (PDX-8)
und Toms (PDX-6A)
Damit der Drum-Ständer
OK
festziehen
nicht umkippt, stellen
Sie sicher, dass die Mitte
des Cymbal Pad mit der
Rückseite des Ständers lösen
abschließt und nicht
darüber hinaus ragt.
Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE" (im Informationsblatt „USING THE UNIT SAFELY", im „TD-07 Owner's Manual" und im TD-07KV
Setup Guide). Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.
Anzahl
1
2
1
1
8 Hi-hat Control Pedal 8 Kick Pad (KD-10) 8 Cymbal Pad für die
1
Hi-hat (CY-5)
2
1
3
3
1
4 8 Halterung für das 8 spezielles
8 Drum-Soundmodul
Drum-Soundmodul (TD-07) Verbindungskabel
2
WICHTIG
• Wenn Sie den Drum-Ständer auf- oder abbauen, achten Sie darauf, sich nicht die Finger zwischen dem Ständer und den beweglichen Teilen
einzuklemmen. Kinder sollten das Gerät nur unter Aufsicht einer erwachsenen Person verwenden.
• Bauen Sie den Ständer an einer Stelle auf, an der Sie genügend Platz haben.
• Verwenden Sie keinen elektronischen Schraubendreher, ansonsten können die Schraubenköpfe beschädigt werden.
Befestigen des Rohrs für die Snare-Drum
3.
Rohr für die Snare-Drum
3–1.
Lösen Sie mit dem Stimmschlüssel den Bolzen der Halterung „C"
und stecken Sie das Rohr für die Snare-Drum in die Halterung
5
1
„C" des Mittelteils ein .
3–2.
Ziehen Sie den Bolzen mit dem Stimmschlüssel fest.
* Stecken Sie das Ende des Snare-Drum-Rohrs, welches ohne Kappe
ist, in die Halterung „C".
Schraube
Halter C
Kappe
Rohr für
die Snare- 5
Drum
4. Einstellen der senkrechten Rohre
4–1.
Stellen Sie das Mittelteil aufrecht und lösen Sie die
1
Flügelschrauben der Halterungen „A" und „B" (zwei Positionen).
Spreizen Sie dann die beiden Rohre (links und rechts)
auseinander.
4–2.
Stellen Sie einen Winkel ein, bei dem der Ständer aufrecht und
stabil steht. Drehen Sie dann die beiden Flügelschrauben wieder
fest.
4–3.
Stellen Sie sicher, dass die vier auf dem Boden stehenden Rohre
exakt senkrecht stehen.
Wenn der Ständer wackelt, lösen Sie Bolzen der Halterungen der
geraden Rohre „L" (lang) und „R" (kurz) und stellen Sie die Höhe neu
ein. Ziehen Sie dann die Bolzen an den Halterungen wieder fest.
Flügelschrauben der
Halterungen A und B
Schrauben für die Rohrhalterung
4 Anschließen der Pads am Drum-Soundmodul (TD-07)
Die Anschlüsse
1.
Verbinden Sie den Steckanschluss
des Spezialkabels mit dem Sound-
modul (siehe Abbildung unten).
Drücken Sie den Stecker vollständig in
die Buchse und drehen Sie dann die
beiden Schrauben am Stecker fest.
Regler
CY-8
Anschließen des AC-Adapters und des Kopfhörers bzw. Lautsprechers
5
Schließen Sie den AC-Adapter, die Lautsprecher bzw. Kopfhörer
an (siehe Anleitung des TD-07 Soundmoduls).
PDX-6A
* Um Fehlfunktionen bzw. eventuellen Beschädigungen
vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und
lassen Sie alle Geräte ausgeschaltet, wenn Sie Kabelverbindungen
vornehmen.
Positionieren Sie das
KD-10 so, dass es gut
zu spielen ist.
Aufbau für Linkshänder
Bauen Sie den Ständer auf wie im Abschnitt
„ Aufbau für Linkshänder" beschrieben.
2
Befestigen Sie dann die Pads und Cymbal-
Pads an und verbinden Sie die Kabel wie in
der Abbildung rechts gezeigt.
Pad-Halterung
Damit sind der Aufbau und die Anschlüsse
abgeschlossen.
Drum-Soundmodul / Pads / Andere
8 Cymbal Pad für Crash/ 8 V-Pad für Snare 8 V-Pad für Tom
Ride (CY-8 x 2) (PDX-8) (PDX-6A x 3)
8 Aufbauanleitung (dieses
Dokument)
8 Bedienungsanleitungs-Set
8 Stimmschlüssel
8 AC-Adapter
Befestigen der Pad-Halterungen
5.
WICHTIG
Die oberen Enden der Halterungen sind spitz. Achten Sie darauf, sich nicht
zu verletzen.
Mittelteil/Snare-Drum-Rohr
5–1.
Setzen Sie die Halteklammern auf die Spitze der Rohre
8 1
und ziehen Sie diese mit den Flügelschrauben fest.
Halteklammern 8
Flügelschrauben
5–2.
Stecken Sie die Pad-Halterungen 9 in die Halteklammern
8
und ziehen Sie diese mit den Flügelschrauben fest.
Pad-Halter 9
Flügelschrauben
5–3.
Setzen Sie die Pad-Halterung auf das Snare-Drum-Rohr
8
5
und ziehen Sie diese mit der Flügelschraube fest.
Flügelschraube
Halteklammer 8
5–4.
Befestigen Sie die Pad-Halterung mit der Feststellklammer
10 am Snare-Drum-Rohr und ziehen Sie diese mit der
5
Flügelschraube fest.
Pad-Halterung
(mit Feststellklammer)
10
Flügelschraube
Rechter Arm
5–5.
Stecken Sie die Pad-Halterung in die Halteklammern und
9 8
ziehen Sie diese mit der Flügelschraube fest.
Pad-Halterung 9 Halteklammer 8
Flügelschraube
Die Kabelführungen
(Ansicht von der Rückseite)
2.
Die Enden der einzelnen Kabel sind mit
RD
kleinen Schildern versehen, welche die T2
Pads bezeichnen, an denen das jeweilige
Kabel angeschlossen werden muss.
Nehmen Sie die Verbindungen vor wie in T3
der Abbildung rechts gezeigt.
* Stellen Sie sicher, dass
der Stecker fest in der
Buchse des jeweiligen
CR2
Pads sitzt.
Schild
( )
CR1
CY-8
(RD)
( T2 ) ( )
T1
CY-8
PDX-6A
PDX-6A
( HH )
CY-5
( T3 )
( SNR )
PDX-6A
PDX-8
KD-10
Hi-hat Control
Pedal
9 Schalten Sie das Soundmodul ein (siehe „TD-07 Owner's Manual") und
prüfen Sie, ob alle Pads und Cymbal-Pads einen Sound erzeugen.
© 2020 ROLAND CORPORATION
Aufrufen des
Video Manual
Sie können den unten
stehenden QR Code scannen
und darüber das Quick Start
* Das PDX-6A unterstützt nicht die Rim
Video aufrufen. In diesem
Shot-Spieltechnik.
Video wird erklärt, wie das
Set aufgebaut wird.
8 Diesem Produkt ist kein Kick-
Pedal beigefügt. Verwenden
Sie eine handelsübliche
Fußmaschine.
Befestigen der Cymbal-Halterungen
6.
6–1.
Führen Sie die Haltestangen der Hi-hat, des Ride Cymbal (kurz)
6 und des Crash Cymbal (lang) 7 in die jeweilige Halterung
des gebogenen Rohrs und stellen Sie die Position und
2
Ausrichtung ein (siehe Abbildung unten).
Cymbal-Stange (kurz) Cymbal-Stange (kurz)
6 6
Cymbal-Stange (lang)
7
Kugel
Pad-Halter
Die sichtbare Kugel-
9
oberfläche sollte
Pad-
in Richtung Spieler
Halterung
gerichtet sein.
9
Pad-Halterung
(mit Feststellklammer)
10
Aufbau für Linkshänder
Gehen Sie wie folgt vor, um das Set für Linkshänder
aufzubauen.
• Befestigen Sie die Halterungen an den Rohren des Mittelteils so,
1
dass sich zwei Halterungen auf der rechten Seite und eine Halterung
auf der linken Seite befinden.
• Befestigen Sie die linken und rechten Arme so am Ständer, dass sich
das gerade Rohr „R" (kurz) auf der linken Seite und das gerade
4
Rohr „L" (lang) auf der rechten Seite des Mittelteils befindet.
3 1
• Befestigen Sie das Snare-Drum-Rohr auf der rechten Seite des
5
Mittelteils .
1
• Befestigen Sie die Pad-Halterungen und
9 10
Cymbal-Halterungen wie in der Abbildung gezeigt.
6 7
Cymbal-Stange (kurz) Cymbal-Stange (kurz)
6 6
Cymbal-Stange (lang)
7
Pad-Halter
Pad-Halterung
9
9
Halterung für
das Drum-
Soundmodul
Rohr für die Snare-Drum
5
Pad-Halterung
(mit Feststellklammer)
10
Gerades Rohr R (kurz) Gerades Rohr L (lang)
4 3
* Verlegen Sie die Kabel so, dass
CR1
diese Sie nicht bei Spielen stören.
Verwenden Sie die Kabel-Clips
11
HH
und die Kabelbinder .
12
T1
TD-07 Wickeln Sie die Kabelbinder um
die Rohre des Ständers.
Der Anschluss „CR2" wird hier nicht
SNR
verwendet. Dieser wird benutzt, wenn
Sie ein zusätzliches Cymbal Pad sowie
Halterung (MDY-Standard) erworben
KIK
haben. Wenn Sie diesen Anschluss
nicht verwenden, lassen Sie die
Abdeckung auf der Buchse. Befestigen
Sie das Kabel so, dass es Sie beim
HHC
Spielen nicht stört.
Kopfhörer
Aktiv-Lautsprecher
usw.
zur Stromversorgung
AC-Adapter
Netzkabel
Die Kabelführungen
(Ansicht von der Rückseite)
CR1
RD
HH T1 T2
TD-07
TD-07
T3
SNR
KIK
CR2
HHC
Der Anschluss „CR2" wird hier nicht verwendet. Dieser wird
benutzt, wenn Sie ein zusätzliches Cymbal Pad sowie Halterung
(MDY-Standard) erworben haben. Wenn Sie diesen Anschluss
nicht verwenden, lassen Sie die Abdeckung auf der Buchse.
