Installieren der Cymbals auf dem Hi-Hat-Ständer

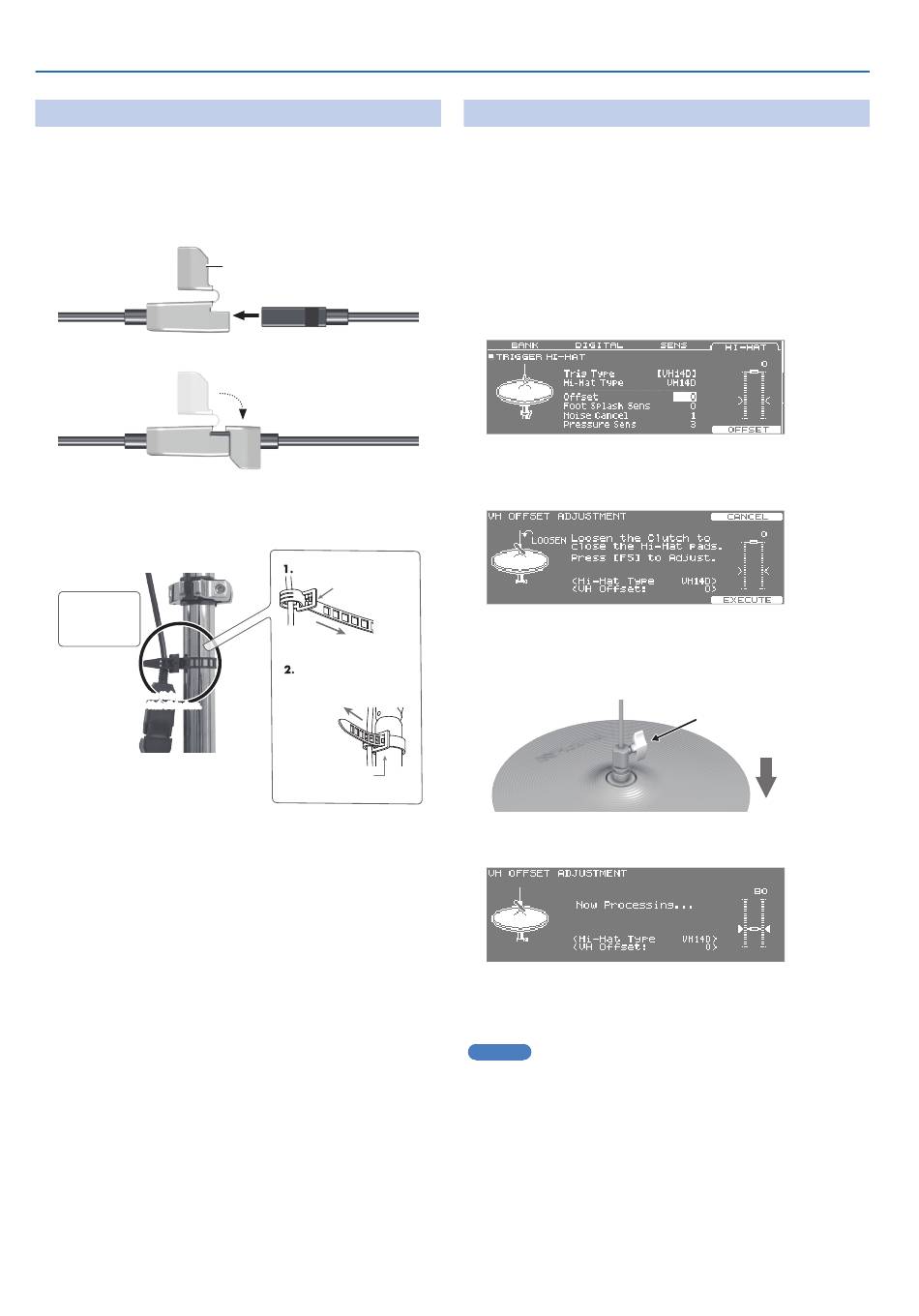

(3) Anschließen an ein Soundmodul
* Schließen Sie die Hi-hat an ein Roland Drum-Soundmodul an, das
kompatibel zur VH-14D ist.
1.
Stecken Sie den Stecker des Verbindungskabel in den
DIGITAL TRIGGER OUT-Anschluss des VH-14D.
2.
Befestigen Sie das Kabel mithilfe des Kabelbinders am
Rohr und lassen sie dabei genügend Spiel.
Verlegen Sie das
Kabel locker,
so dass dieses
nicht spannt.
Sichern Sie das Kabel
mithilfe des Kabelbinders.
3.
Stecken Sie den Stecker des Verbindungskabel
in den DIGITAL TRIGGER IN-Anschluss des Drum-
Soundmoduls.
6
Verriegelung
Anschlusskabel
Schließen Sie die Verriegelung,
um die Kabelverbindung zu
sichern.
Befestigen Sie einen Kabelbinder.
Stellen Sie sicher,
dass aus Sicht
des Spielers der
Plastikhaken zu
sehen ist.
Befestigen Sie Kabel und
Kabelbinder am Rohr des
Ständers.
Ziehen Sie den
Kabelbinder fest, so
dass das Kabel am
Cymbal-Halter nicht
rutschen kann.
(4) Einstellungen im Soundmodul
Sie müssen im Soundmodul Einstellungen für die VH-14D vornehmen.
Verwendung mit dem TD-50X
1.
Drücken Sie am TD-50X den [TRIGGER]-Taster.
2.
Drücken Sie den PAGE [UP]-Taster so oft, bis das Haupt-
Display ausgewählt ist.
3.
Drücken Sie den [F4] (HI-HAT)-Taster.
Das TRIGGER HI-HAT-Display erscheint.
4.
Drücken Sie den [F5] (OFFSET)-Taster.
Das VH OFFSET ADJUSTMENT-Display erscheint.
5.
Lösen Sie die Halterung der oberen Hi-hat und lassen
Sie diese auf der unteren Hi-hat aufliegen.
* Berühren Sie NICHT die Cymbal-Pads und das Pedal.
6.
Drücken Sie den [F5] (EXECUTE)-Taster.
Der „VH Offset"-Parameter wird automatisch eingestellt (dieses dauert
ca. 3 Sekunden).
Der [TRIGGER]-Taster blinkt nicht mehr, sondern leuchtet konstant.
HINWEIS
Sie können alternativ auch den [KIT]-Taster gedrückt halten und
den [TRIGGER]-Taster drücken, um den Offset-Parameter im TD-50X
einzustellen.
Wenn Sie die VH-14D das erste Mal am Drum-Soundmodul anschließen,
werden die Trigger-Parameter auf empfohlene Werte voreingestellt.
Abhängig von der Umgebung, in der die VH-14D aufgestellt ist (Art
und Position der Befestigung) ist es eventuell notwendig, die Trigger-
Parameter nachträglich anzupassen. Lesen Sie die Bedienungsanleitung
des Soundmoduls, um mehr über die notwendigen Einstellungen zu
erfahren.
Flügelschraube des Hi-hat Halters
