Roland V-Drums Portable TD-1KPX Bedienungsanleitung

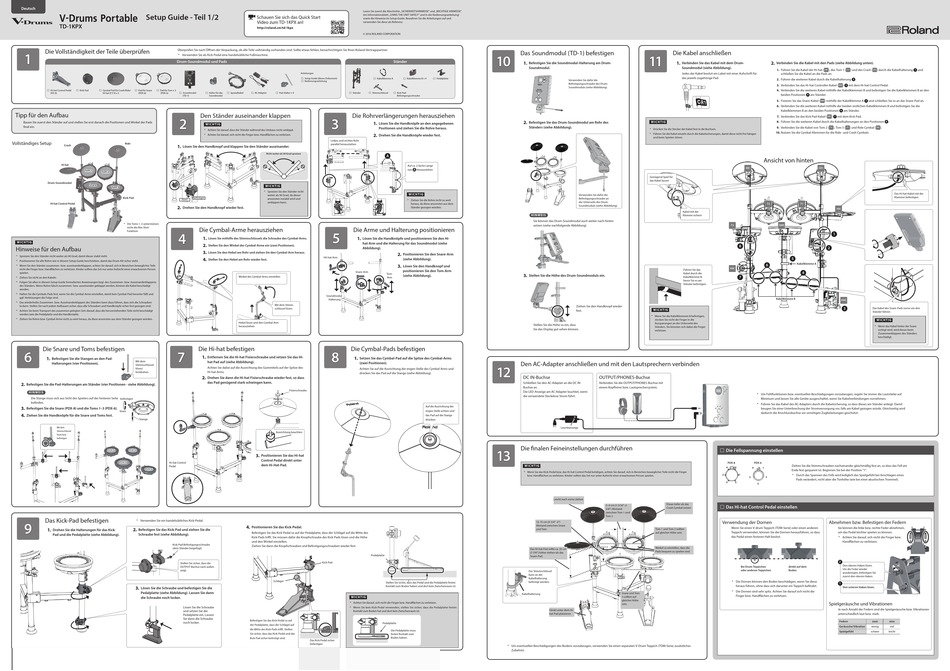

Setup Guide - Teil 1/2
Die Vollständigkeit der Teile überprüfen
Überprüfen Sie nach Ö nen der Verpackung, ob alle Teile vollständig vorhanden sind. Sollte etwas fehlen, benachrichtigen Sie Ihren Roland-Vertragspartner.
1
* Verwenden Sie als Kick-Pedal eine handelsübliche Fußmaschine.
Drum-Soundmodul und Pads
8 Hi-hat Control Pedal 8 Kick-Pad 8 Cymbal Pad für Crash/Ride/ 8 Pad für Snare 8 Pad für Tom × 3
8 Soundmodul
(FD-9) Hi-hat (CY-5) x 3 (PDX-8) (PDX-6)
(TD-1)
Tipp für den Aufbau
2
Bauen Sie zuerst den Ständer auf und stellen Sie erst danach die Positionen und Winkel der Pads
nal ein.

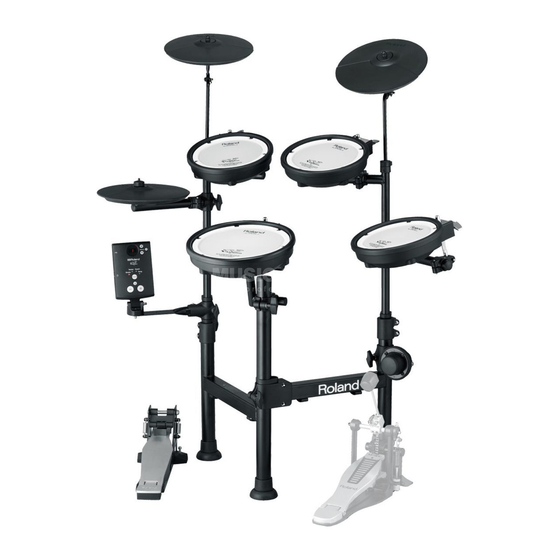

Vollständiges Setup
Ride
Crash 1.
Lösen Sie den Handknopf und klappen Sie den Ständer auseinander.
Hi hat
Tom 1
Tom 2
Drum-Soundmodul
Snare
Tom 3
Kick-Pad
lösen
Hi hat Control Pedal
2.
Drehen Sie den Handknopf wieder fest.
* Die Toms 1–3 unterstützen
nicht die Rim Shot-
Funktion. 4
W I C H T I G
Hinweise für den Aufbau
* Spreizen Sie den Ständer nicht weiter als 90 Grad, damit dieser stabil steht.
* Positionieren Sie alle Rohre wie in diesem Setup Guide beschrieben, damit das Drum-Kit sicher steht.
* Wenn Sie den Ständer zusammen- bzw. auseinanderklappen, achten Sie darauf, sich in Bereichen beweglicher Teile
nicht die Finger bzw. Hand ächen zu verletzen. Kinder sollten das Set nur unter Aufsicht einer erwachsenen Person
spielen.
* Ziehen Sie nicht an den Kabeln.
* Folgen Sie allen in diesem Setup Guide formulierten Anweisungen bzgl. des Zusammen- bzw. Auseinanderklappens
des Ständers. Wenn Rohre falsch zusammen- bzw. auseinander geklappt werden, können die Kabel beschädigt
werden.
* Halten Sie die Cymbals-Pads fest, wenn Sie die Cymbal-Arme einstellen, damit kein Cymbal-Pad herunter fällt und
ggf. Verletzungen die Folge sind.
* Das wiederholte Zusammen- bzw. Auseinanderklappen des Ständers kann dazu führen, dass sich die Schrauben
lockern. Stellen Sie nach jedem Aufbauen sicher, dass alle Schrauben und Handknöpfe sicher fest gezogen sind.
* Achten Sie beim Transport des zusammen gelegten Sets darauf, dass die hervorstehenden Teile nicht beschädigt
werden (wie die Pedalplatte und die Handknöpfe).
* Ziehen Sie Rohre bzw. Cymbal-Arme nicht zu weit heraus, da diese ansonsten aus dem Ständer gezogen würden.
Die Snare und Toms befestigen
6 7
1.
Befestigen Sie die Stangen an den Pad-
Mit dem
Halterungen (vier Positionen).
Stimmschlüssel
lösen/
festdrehen
2.
Befestigen Sie die Pad-Halterungen am Ständer (vier Positionen - siehe Abbildung).
H I N W E I S
Die Stange muss sich aus Sicht des Spielers auf der hinteren Seite
befestigen
be nden.
3.
Befestigen Sie die Snare (PDX-8) und die Toms 1–3 (PDX-6).
lösen
4.
Ziehen Sie die Handknöpfe für die Snare und Toms fest.
Stange
Mit dem
Stimmschlüssel
lösen bzw.
befestigen
PDX-6 PDX-6
PDX-8 Hi-hat Control
Pedal
PDX-6
Das Kick-Pad befestigen
* Verwenden Sie ein handelsübliches Kick-Pedal.
9
1. 2.
Drehen Sie die Halterungen für das Kick- Befestigen Sie das Kick-Pad und ziehen Sie die
Pad und die Pedalplatte (siehe Abbildung). Schraube fest (siehe Abbildung).
Kick-Pad Befestigungsschraube
(dem Ständer beigefügt)
Stellen Sie sicher, dass die
OUTPUT-Buchse nach außen
zeigt.
3.
Lösen Sie die Schraube und befestigen Sie die
Pedalplatte (siehe Abbildung). Lassen Sie dann
die Schraube noch locker.
Lösen Sie die Schraube
und setzen Sie die
Pedalplatte ein. Lassen
Sie dann die Schraube
noch locker.
* 5 1 0 0 0 5 3 8 3 6 - 0 1 *
Lesen Sie zuerst die Abschnitte „SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE"
(im Informationsblatt „USING THE UNIT SAFELY" und in der Bedienungsanleitung)
Schauen Sie sich das Quick Start
sowie die Hinweise im Setup Guide. Bewahren Sie die Anleitungen auf und
Video zum TD-1KPX an!
verwenden Sie diese als Referenz.
http://roland.cm/td-1kpx
© 2016 ROLAND CORPORATION
Anleitungen
8 Setup Guide (dieses Dokument)
8 Bedienungsanleitung
8 Halter für das 8 Spezialkabel 8 AC-Adapter 8 Pad-Halter × 4 8 Ständer 8 Stimmschlüssel
Soundmodul
Den Ständer auseinander klappen Die Rohrverlängerungen herausziehen
3
W I C H T I G
* Achten Sie darauf, dass der Ständer während des Umbaus nicht umkippt.
* Achten Sie darauf, sich nicht die Finger bzw. Hand ächen zu verletzen.
Linkes und rechtes Rohr
parallel herausziehen
Nicht weiter als 90 Grad spreizen
W I C H T I G
* Spreizen Sie den Ständer nicht
weiter als 90 Grad, da dieser
befestigen
ansonsten instabil wird und
umkippen kann.
Die Cymbal-Arme herausziehen Die Arme und Halterung positionieren
5
1. 1.
Lösen Sie mithilfe des Stimmschlüssels die Schraube des Cymbal-Arms. Lösen Sie die Handknöpfe und positionieren Sie den Hi-
hat-Arm und die Halterung für das Soundmodul (siehe
2.
Stellen Sie den Winkel der Cymbal-Arme ein (zwei Positionen).
Abbildung).
3.
Lösen Sie den Hebel am Rohr und ziehen Sie den Cymbal-Arm heraus.
Hit hat-Arm
4.
Stellen Sie den Hebel am Rohr wieder fest.
Snare-Arm
Winkel des Cymbal-Arms einstellen
Soundmodul-
Halterung
Mit dem Stimm-
schlüssel lösen
Hebel lösen und den Cymbal-Arm
herausziehen
Die Hi-hat befestigen Die Cymbal-Pads befestigen
8
1. Entfernen Sie die Hi-hat Fixierschraube und setzen Sie das Hi-
1. Setzen Sie das Cymbal-Pad auf die Spitze des Cymbal-Arms
hat Pad auf (siehe Abbildung).
(zwei Positionen).
Achten Sie dabei auf die Ausrichtung des Gummiteils auf der Spitze des
Achten Sie auf die Ausrichtung der engen Stelle des Cymbal-Arms und
Hi-hat-Arms.
drücken Sie das Pad auf die Stange (siehe Abbildung).
2.
Drehen Sie dann die Hi-hat Fixierschraube wieder fest, so dass
das Pad genügend stark schwingen kann.
Fixierschraube
Ausrichtung beachten
3.
Positionieren Sie das Hi-hat
Control Pedal direkt unter
dem Hi-Hat-Pad.
4.
Positionieren Sie das Kick-Pedal.
Befestigen Sie das Kick-Pedal so auf der Pedalplatte, dass der Schlägel auf die Mitte des
Kick-Pads tri t. Sie müssen dafür die Knopfschraube des Kick-Pads lösen und die Höhe
und den Winkel einstellen.
Ziehen Sie dann die Knopfschrauben und Befestigungsschrauben wieder fest.
Pedalplatte
Kick-Pad
Schlägel
W I C H T I G
* Achten Sie darauf, sich nicht die Finger bzw. Hand ächen zu verletzen.
* Wenn Sie kein Kick-Pedal verwenden, stellen Sie sicher, dass die Pedalplatte festen
Kontakt zum Boden hat und dort kein Zwischenraum ist.
Befestigen Sie das Kick-Pedal so auf
der Pedalplatte, dass der Schlägel auf
die Mitte des Kick-Pads tri t. Stellen
Sie sicher, dass das Kick-Pedal und das
Kick-Pad sicher befestigt sind.
Das Kick Pedal sicher
befestigen
Das Soundmodul (TD-1) befestigen
10
Ständer 1.
Befestigen Sie die Soundmodul-Halterung am Drum-
Soundmodul.
8 Kabelklemme A 8 Kabelklemme B × 4 8 Pedalplatte
8 Kick-Pad-
Befestigungsschraube
2.
1. Befestigen Sie das Drum-Soundmodul am Rohr des
Lösen Sie die Handknöpfe an den angegebenen
Ständers (siehe Abbildung).
Positionen und ziehen Sie die Rohre heraus.
2.
Drehen Sie die Handknöpfe wieder fest.
A
Auf ca. 2-fache Länge
von A herausziehen
W I C H T I G
* Ziehen Sie die Rohre nicht zu weit
heraus, da diese ansonsten aus dem
Ständer gezogen würden.
H I N W E I S
Sie können das Drum-Soundmodul auch weiter nach hinten
setzen (siehe nachfolgende Abbildung).
2.
Positionieren Sie den Snare-Arm
(siehe Abbildung).
3. Lösen Sie den Handknopf und
positionieren Sie den Tom-Arm
Tom- 3.
(siehe Abbildung). Stellen Sie die Höhe des Drum-Soundmoduls ein.
Arm
Stellen Sie die Höhe so ein, dass
Sie das Display gut sehen können.
Den AC-Adapter anschließen und mit den Lautsprechern verbinden
12
DC IN-Buchse
Schließen Sie den AC-Adapter an die DC IN-
Buchse an.
Die LED-Anzeige am AC-Adapter leuchtet, wenn
die verwendete Steckdose Strom führt.
Auf die Ausrichtung der
engen Stelle achten und
das Pad auf die Stange
drücken.
Die nalen Feineinstellungen durchführen
13
W I C H T I G
* Wenn Sie das Kick-Pedal bzw. das Hi-hat Control Pedal betätigen, achten Sie darauf, sich in Bereichen beweglicher Teile nicht die Finger
bzw. Hand ächen zu verletzen. Kinder sollten das Set nur unter Aufsicht einer erwachsenen Person spielen.
12–15 cm (4-3/4"–6")
Abstand zwischen Snare
und Tom
Das Hi-hat-Pad sollte ca. 20 cm
(7-7/8") höher stehen als das
Snare-Pad.
Der Stimmschlüssel
kann an der
Kabelhalterung
Stellen Sie sicher, dass das Pedal und die Pedalplatte festen befestigt werden.
Kontakt zum Boden haben und dort kein Zwischenraum ist.
Kabelhalterung
Direkt unter dem Hi-
hat-Pad platzieren
Pedalplatte
Die Pedalplatte muss
festen Kontakt zum
Boden haben.
* Um eventuellen Beschädigungen des Bodens vorzubeugen, verwenden Sie einen separaten V-Drum Teppich (TDM-Serie; zusätzliches
Zubehör).
Die Kabel anschließen
11
1.
Verbinden Sie das Kabel mit dem Drum-
Soundmodul (siehe Abbildung).
Jedes der Kabel besitzt ein Label mit einer Aufschrift für
das jeweils zugehörige Pad.
Verwenden Sie dafür die
Befestigungsschraube des Drum-
Soundmoduls (siehe Abbildung).
W I C H T I G
* Drücken Sie die Stecker der Kabel fest in die Buchsen.
* Führen Sie die Kabel einzeln durch die Kabelsicherungen, damit diese nicht frei hängen
und beim Spielen stören.
Genügend Spiel für
das Kabel lassen
Verwenden Sie dafür die
Befestigungsschraube an
der Unterseite des Drum-
Soundmoduls (siehe Abbildung).
Kabel mit der
Klemme sichern
T3
KIK
Führen Sie das
Kabel durch die
Kabelklemme B,
bevor Sie es am
Ständer befestigen.
Ziehen Sie den Handknopf wieder
W I C H T I G
fest.
* Wenn Sie die Kabelklemmen B befestigen,
stecken Sie nicht die Finger in die
Aussparungen an der Unterseite des
Ständers. Sie könnten sich dabei die Finger
verletzen.
OUTPUT/PHONES-Buchse
Verbinden Sie die OUTPUT/PHONES-Buchse mit
einem Kopfhörer bzw. Lautsprechersystem.
Leuchtanzeige
8 Die Fellspannung einstellen
PDX-8
4
2
5
Leicht nach vorne ziehen
Etwas tiefer als das 8 Das Hi-hat Control Pedal einstellen
3–6 cm (1-3/16"–2-
Crash Cymbal setzen
3/8") Abstand
zwischen Tom 1 und
Tom 2
Verwendung der Dornen
Wenn Sie einen V-drum Teppich (TDM-Serie) oder einen anderen
Tom 1 und Tom 2 sollten
auf gleicher Höhe sein. Teppich verwenden, können Sie die Dornen herausführen, so dass
das Pedal einen festeren Halt besitzt.
Winkel so einstellen, dass die
Pads bequem zu spielen sind
* Die Dornen können den Boden beschädigen, wenn Sie diese
* Die Dornen sind sehr spitz. Achten Sie darauf sich nicht die
Snare und Tom
3 sollten auf
gleicher Höhe
sein.
2.
Verbinden Sie die Kabel mit den Pads (siehe Abbildung unten).
1. Führen Sie die Kabel der Hi-hat ( ), des Tom 1 ( ) und des Crash ( ) durch die Kabelhalterung
HH T1 CR1 1
schließen Sie die Kabel an die Pads an.
2. Führen die weiteren Kabel durch die Kabelhalterung 2 .
3. Verbinden Sie das Hi-hat Controller-Kabel ( ) 3 mit dem Hi-hat Control Pedal.
HHC
4. Verbinden Sie die weiteren Kabel mithilfe der Kabelklemmen B und befestigen Sie die Kabelklemmen B an den
beiden Positionen am Ständer.
4
5. Fixieren Sie das Snare-Kabel ( ) mithilfe der Kabelklemme A und schließen Sie es an das Snare-Pad an.
SNR 5
6. Verbinden Sie die weiteren Kabel mithilfe der beiden restlichen Kabelklemmen B und befestigen Sie die
Kabelklemmen B an den beiden Positionen am Ständer.
6
7. Verbinden Sie das Kick Pad-Kabel ( ) 7 mit dem Kick-Pad.
KIK
8. Führen Sie die weiteren Kabel durch die Kabelhalterungen an den Positionen .
8
9. Verbinden Sie die Kabel von Tom 2 ( ), Tom 3 ( ) und Ride Cymbal ( ).
T2 T3 RD
10. Nutzen Sie die Cymbal-Klemmen für die Ride- und Crash Cymbals.
Ansicht von hinten
RD CR1
Das Hi-hat-Kabel mit der
Klammer befestigen
T2 T1
HH
SNR
1
8
2
5
Kabelklemme A
6
4
7
Kabelklemme B
HHC
3
Das Kabel des Snare-Pads vorne um den
Ständer führen
W I C H T I G
* Wenn das Kabel hinter der Snare
verlegt wird, wird dieses beim
Zusammenklappen des Ständers
beschädigt.
* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf
Minimum und lassen Sie alle Geräte ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
* Führen Sie das Kabel des AC-Adapters durch die Kabelsicherung, so dass dieses am Ständer anliegt. Damit
beugen Sie einer Unterbrechung der Stromversorgung vor, falls am Kabel gezogen würde. Gleichzeitig wird
dadurch die Anschlussbuchse vor unnötigen Zugbelastungen geschützt.
PDX-6
Ziehen Sie die Stimmschrauben nacheinander gleichmäßig fest an, so dass das Fell am
6
4 1
Ende fest gespannt ist. Beginnen Sie bei der Position "1".
1
* Durch das Spannen des Fells wird lediglich das Spielgefühl bei Anschlagen eines
2 3
Pads verändert, nicht aber die Tonhöhe (wie bei einer akustischen Trommel).
3
5
Abnehmen bzw. Befestigen der Federn
Sie können die linke bzw. rechte Feder abnehmen,
um das Pedal leichter spielen zu können.
* Achten Sie darauf, sich nicht die Finger bzw.
Hand ächen zu verletzen.
2
Den oberen Haken lösen.
Bei Drum-Teppichen direkt auf dem
Um die Feder wieder
oder anderen Teppichen Boden
anzubringen, befestigen Sie
zuerst den oberen Haken.
1
heraus führen, ohne dass sich darunter ein Teppich be ndet.
Den unteren Haken lösen.
Finger bzw. Hand ächen zu verletzen.
Spielgeräusche und Vibrationen
Je nach Anzahl der Federn sind die Spielgeräusche bzw. Vibrationen
unterschiedlich laut bzw. stark.
Federn zwei eine
Geräusche/Vibration wenig viel
Spielgefühl schwer leicht
und
