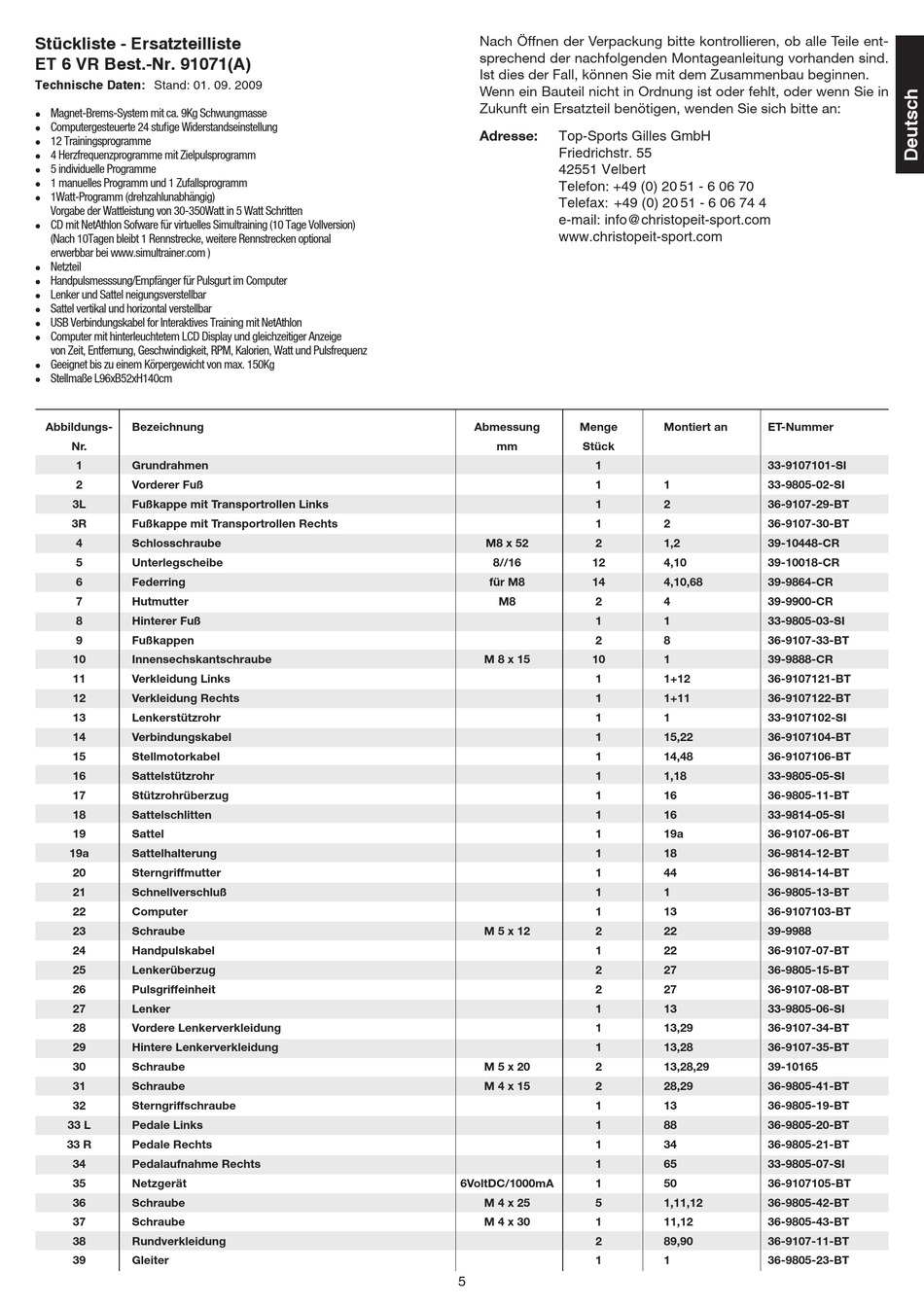

Stückliste - Ersatzteilliste
ET 6 VR Best.-Nr. 91071(A)
Technische Daten: Stand: 01. 09. 2009
Magnet-Brems-System mit ca. 9Kg Schwungmasse
l
Computergesteuerte 24 stufige Widerstandseinstellung
l
12 Trainingsprogramme
l
4 Herzfrequenzprogramme mit Zielpulsprogramm
l
5 individuelle Programme
l
1 manuelles Programm und 1 Zufallsprogramm
l
1Watt-Programm (drehzahlunabhängig)
l
Vorgabe der Wattleistung von 30-350Watt in 5 Watt Schritten
CD mit NetAthlon Sofware für virtuelles Simultraining (10 Tage Vollversion)
l
(Nach 10Tagen bleibt 1 Rennstrecke, weitere Rennstrecken optional
erwerbbar bei www.simultrainer.com )
Netzteil
l
Handpulsmesssung/Empfänger für Pulsgurt im Computer
l
Lenker und Sattel neigungsverstellbar
l
Sattel vertikal und horizontal verstellbar
l
USB Verbindungskabel for Interaktives Training mit NetAthlon
l
Computer mit hinterleuchtetem LCD Display und gleichzeitiger Anzeige
l
von Zeit, Entfernung, Geschwindigkeit, RPM, Kalorien, Watt und Pulsfrequenz
Geeignet bis zu einem Körpergewicht von max. 150Kg
l
Stellmaße L96xB52xH140cm
l
Abbildungs- Bezeichnung
Nr.
1 Grundrahmen
2 Vorderer Fuß
3L Fußkappe mit Transportrollen Links
3R Fußkappe mit Transportrollen Rechts
4 Schlosschraube
5 Unterlegscheibe
6 Federring
7 Hutmutter
8 Hinterer Fuß
9 Fußkappen
10 Innensechskantschraube
11 Verkleidung Links
12 Verkleidung Rechts
13 Lenkerstützrohr
14 Verbindungskabel
15 Stellmotorkabel
16 Sattelstützrohr
17 Stützrohrüberzug
18 Sattelschlitten
19 Sattel
19a Sattelhalterung
20 Sterngriffmutter
21 Schnellverschluß
22 Computer
23 Schraube
24 Handpulskabel
25 Lenkerüberzug
26 Pulsgriffeinheit
27 Lenker
28 Vordere Lenkerverkleidung
29 Hintere Lenkerverkleidung
30 Schraube
31 Schraube
32 Sterngriffschraube
33 L Pedale Links
33 R Pedale Rechts
34 Pedalaufnahme Rechts
35 Netzgerät
36 Schraube
37 Schraube
38 Rundverkleidung
39 Gleiter
Nach Öffnen der Verpackung bitte kontrollieren, ob alle Teile ent-
sprechend der nachfolgenden Montageanleitung vorhanden sind.
Ist dies der Fall, können Sie mit dem Zusammenbau beginnen.
Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in
Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an:
Adresse:
Top-Sports Gilles GmbH
Friedrichstr. 55
42551 Velbert
Telefon: +49 (0) 20 51 - 6 06 70
Telefax: +49 (0) 20 51 - 6 06 74 4
e-mail: info@christopeit-sport.com
www.christopeit-sport.com
Abmessung Menge
mm Stück
1
1
1
1
M8 x 52 2
8//16 12
für M8 14
M8 2
1
2
M 8 x 15 10
1
1
1
1
1
1
1
1
1
1
1
1
1
M 5 x 12 2
1
2
2
1
1
1
M 5 x 20 2
M 4 x 15 2
1
1
1
1
6VoltDC/1000mA 1
M 4 x 25 5
M 4 x 30 1
2
1
5
Montiert an ET-Nummer
33-9107101-SI
1 33-9805-02-SI
2 36-9107-29-BT
2 36-9107-30-BT
1,2 39-10448-CR
4,10 39-10018-CR
4,10,68 39-9864-CR
4 39-9900-CR
1 33-9805-03-SI
8 36-9107-33-BT
1 39-9888-CR
1+12 36-9107121-BT
1+11 36-9107122-BT
1 33-9107102-SI
15,22 36-9107104-BT
14,48 36-9107106-BT
1,18 33-9805-05-SI
16 36-9805-11-BT
16 33-9814-05-SI
19a 36-9107-06-BT
18 36-9814-12-BT
44 36-9814-14-BT
1 36-9805-13-BT
13 36-9107103-BT
22 39-9988
22 36-9107-07-BT
27 36-9805-15-BT
27 36-9107-08-BT
13 33-9805-06-SI
13,29 36-9107-34-BT
13,28 36-9107-35-BT
13,28,29 39-10165
28,29 36-9805-41-BT
13 36-9805-19-BT
88 36-9805-20-BT
34 36-9805-21-BT
65 33-9805-07-SI
50 36-9107105-BT
1,11,12 36-9805-42-BT
11,12 36-9805-43-BT
89,90 36-9107-11-BT
