ser Funktion können Kanäle am Sender eingespart werden. Zum Beispiel kann man
rechtes und linkes Höhenruder, oder rechte und linke Landeklappe mit nur einem
Kanal steuern. In Modellen wie Jets oder Warbirds, bei denen viele Kanäle benötigt
werden, ist dieses Feature sehr wichtig. Aber auch in anderen Modellen wird dadurch
die Programmierung am Sender deutlich einfacher.

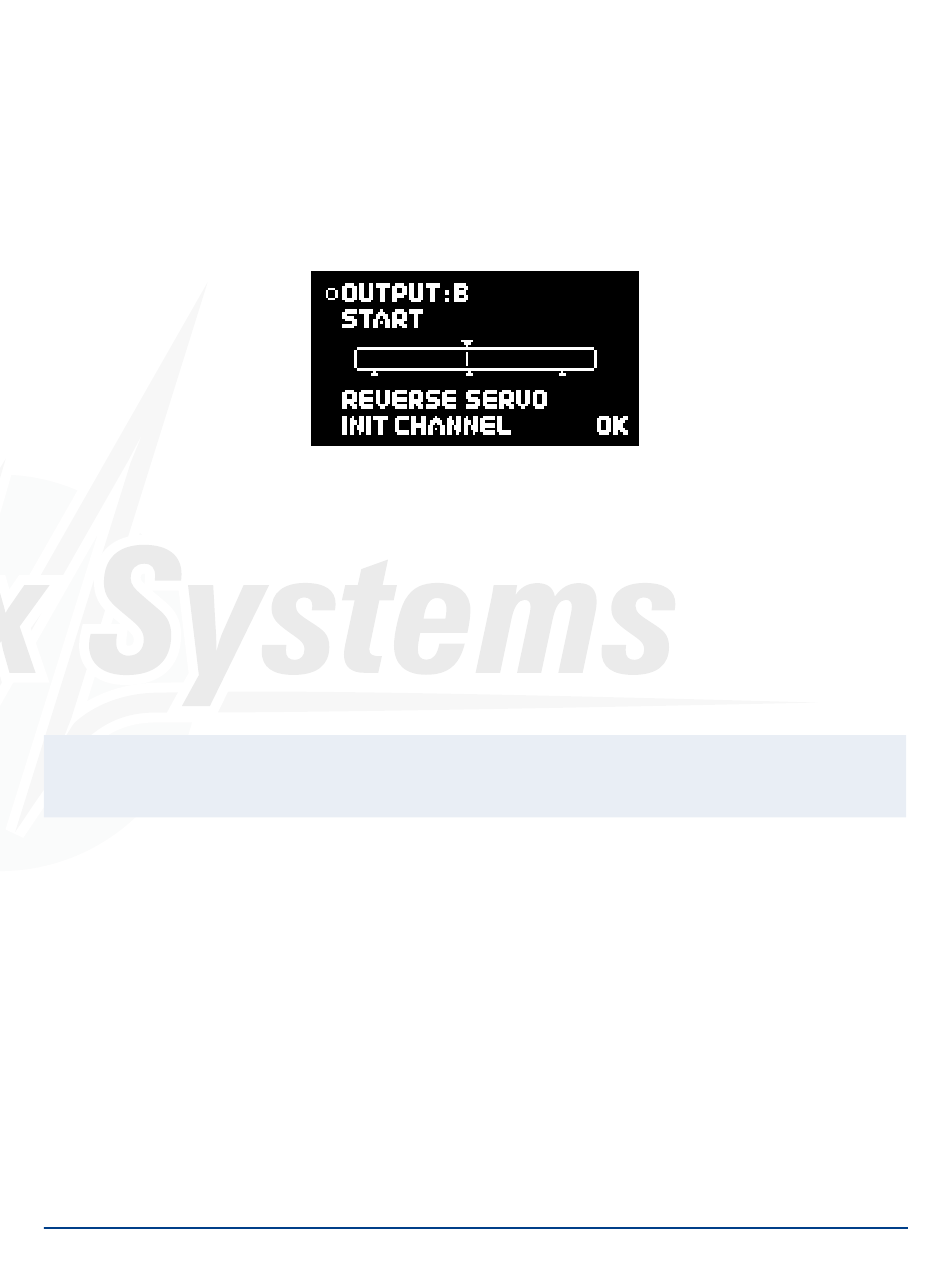

Wählen Sie im Hauptmenü SERVO MATCHING und es erscheint dieser Bildschirm:
Um ein präzises Servomatching zu gewährleisten muss der einzustellende Ausgang
initialisiert werden. Lassen Sie den Steuerknüppel in der Mitte. Bewegen Sie den
Cursor zu INIT CHANNEL und drücken die SET-Taste. Jetzt bewegen Sie den Steu-
erknüppel an Ihrem Sender zu beiden Endpositionen. In der graphischen Anzeige
können Sie die Bewegung des oberen Pfeils sehen. Dieser gibt das Eingangssignal
wieder. Der Balken in dem Kasten zeigt die Bewegung des Ausgangs. Die drei unteren
Pfeile zeigen die eingelernten Mitten- und Endpositionen an.
Hinweis: Solange der Kanal nicht initialisiert ist, können Sie die Punkte START und
REVERSE SERVO nicht auswählen.
Folgende Beispiele zeigen die richtige Vorgehensweise mit der Servo-Match-
Funktion:
a) Anpassung mehrerer Servos an einem Ruderblatt, in diesem Beispiel Tragflä-
che rechts, Querruder, eingesteckt am Ausgang A und Ausgang B
- Demontieren Sie die Anlenkung der noch ungematchten Servos, um hohe Kräfte
während der Einstellarbeiten zu vermeiden!
- Stellen Sie ein Servo (in der Regel das in Rumpf Nähe, angesteckt an OUTPUT A)
zuerst mechanisch, wenn nötig mit dem Sender so ein, dass die Mittenstellung und
die maximalen Endausschläge passen.
- Danach wählen Sie den zu matchenden Kanal im Servo-Matching Menü aus. In die-
sem Beispiel OUTPUT B.
