Der Setup Assistent ist damit abgeschlossen. Im Anschluss werden alle weiteren
Funktionen wie Fahrwerk, Bremse und Beleuchtung zugeordnet und gegebenenfalls
per Servomatching eingestellt.
6. OUTPUT MAPPING
Da im Setup Assistenten nicht alle Funktionen
eingelernt werden, können im Output Mapping
weitere Funktionen den Ausgängen zugeordnet
werden, oder bestehende Funktionen auf andere
Ausgänge gelegt werden.

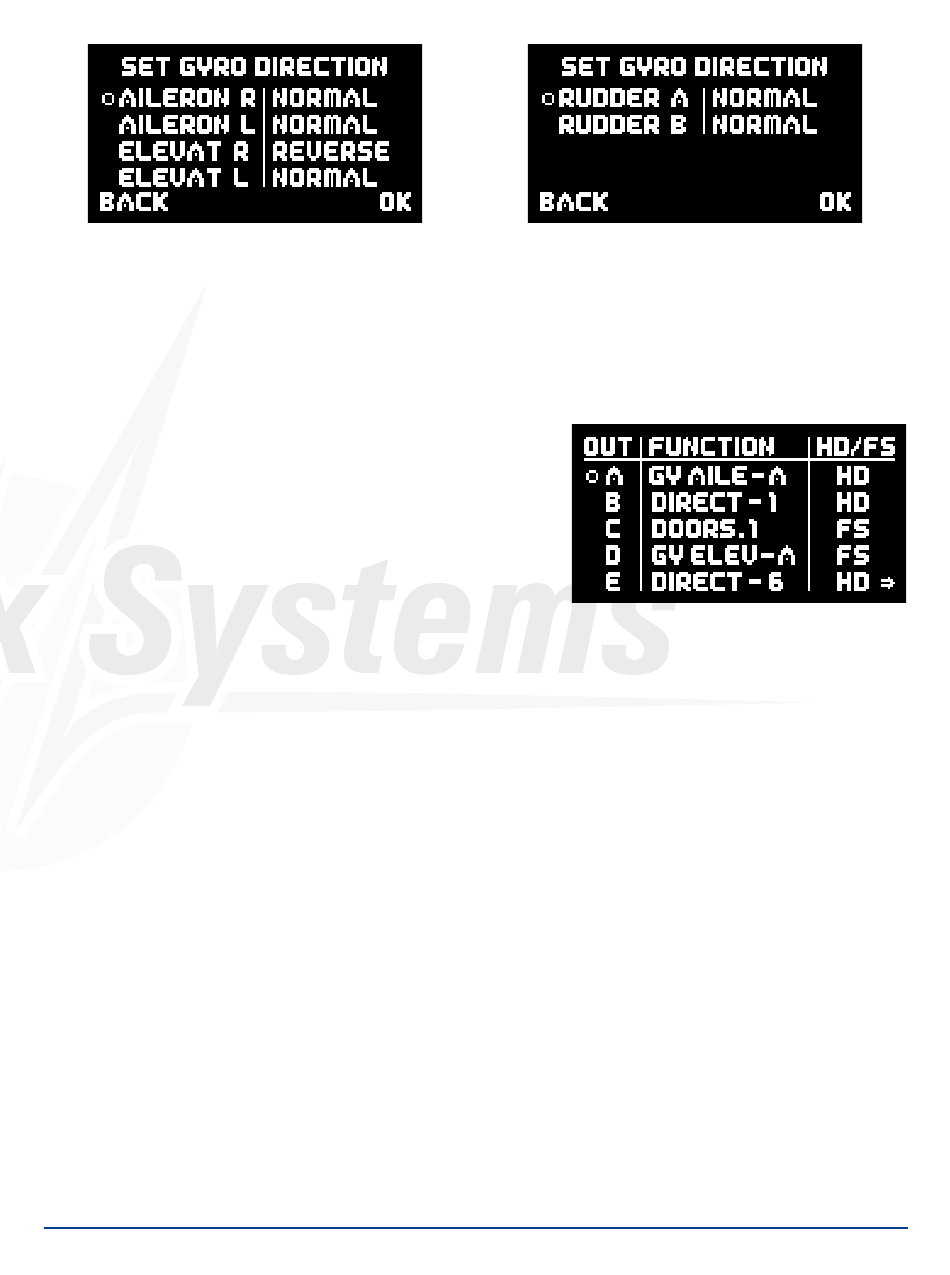

Wie im Screenshot zu sehen ist, steht in der linken Spalte der Buchstabe des Aus-
gangs, in der Mitte die zugeordnete Funktion oder der Kanal vom Sender. In der rech-
ten Spalte kann der Ausgang für den Fehlerfall auf Hold oder Failsafe eingestellt
werden.
Folgende Einstellmöglichkeiten für FUNCTION sind gegeben:
- DIRECT 1 bis 18:
-
Abhängig von Ihrem Fernsteuersystem können Sie die Kanäle 1 bis 18 direkt, wie
vom Sender kommen, ausgeben.
-
Beispiel: In Ihrem Sender ist die Bremse auf Kanal 9 programmiert und Sie wollen
die Bremse an Ausgang E anschließen. Bewegen Sie den Cursor zu E und bestä-
tigen mit der SET-Taste. Stellen Sie unter E jetzt: DIRECT 9 ein. Das an Ausgang E
angeschlossenen Servo gibt jetzt den Kanal 9 Ihres Senders 1:1 aus - wenn noch
kein ServoMatching eingestellt wurde.
- GY AILERON, ELEVATOR, RUDDER:
-
Wird eine dieser Funktionen gewählt, wird der Ausgang intern mit dem iGyro Aus-
gang verknüpft. Für jede Achse stehen zwei Ausgänge zur Verfügung: GY AILE-R,
GY AILE-L, GY ELEV-R, GY ELEV-L, GY RUDD-A, GY RUDD-B.
www.powerbox-systems.com
15
