Sie stellen die Funktion ein, indem Sie mit dem Flightmodeschalter am Sender
den Flightmode auswählen und mit den Tasten I und II am SensorSchalter die ge-
wünschte Funktion auswählen.

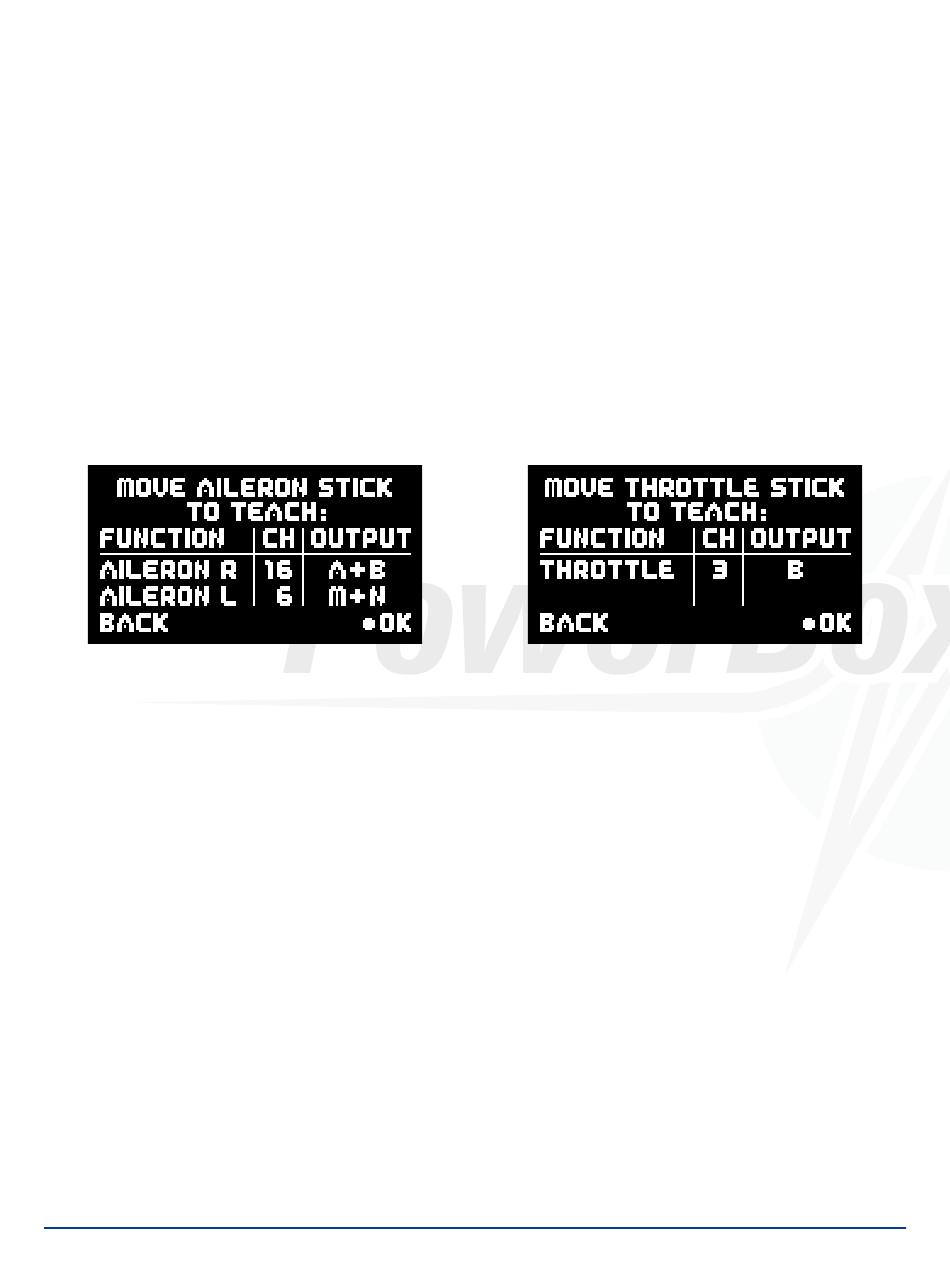

5.6. Einlernen der Querruder-, Höhenruder-, Seitenruder-, Lande-
klappen- und Gas-Funktion
Bei den folgenden Abfragen werden die Kanäle, wie sie vom Sender kommen, den
Funktionen zugeordnet. Die linke Spalte zeigt den erkannten Kanal, in der Mitte steht
die Funktion, in der rechten Spalte finden Sie den zugehörigen Ausgang auf der Mer-
cury SRS. Hier können Sie gleich Ihre Servos anstecken und die Funktion prüfen. Die
Mercury erkennt außerdem ob Sie z.B. einen oder zwei Kanäle für Querruder oder
Höhenruder verwenden. Entsprechend Ihres vorher ausgewählten Modelltyps wer-
den die Ausgänge richtig zugeordnet.
5.7. Wirkrichtung der Kreiselausgänge
In den nächsten beiden Bildschirmen wird die Kreiselempfindlichkeit automatisch
auf Maximum gestellt. Sie können jetzt ganz einfach die Kreiselwirkrichtung durch
Bewegen des Modells prüfen und gegebenenfalls umdrehen. Das jeweilige Ruder
muss immer in die Richtung ausschlagen in die es bewegt wird.
Beispiele:
- Wenn Sie das Höhenleitwerk anheben, müssen beide Höhenruder nach oben aus-
schlagen.
- Wenn Sie die rechte Tragfläche anheben muss das rechte Querruder nach oben
ausschlagen.
- Wenn Sie das Seitenleitwerk nach links bewegen, muss das Seitenruder nach links
ausschlagen.
Drehen Sie die Wirkrichtung um, indem Sie den Cursor auf das jeweilige Ruder bewe-
gen und die SET-Taste drücken.
