Technisches Handbuch IP Interface – SCN-IP000.03
2.3 Übersicht LEDS & Bedienung

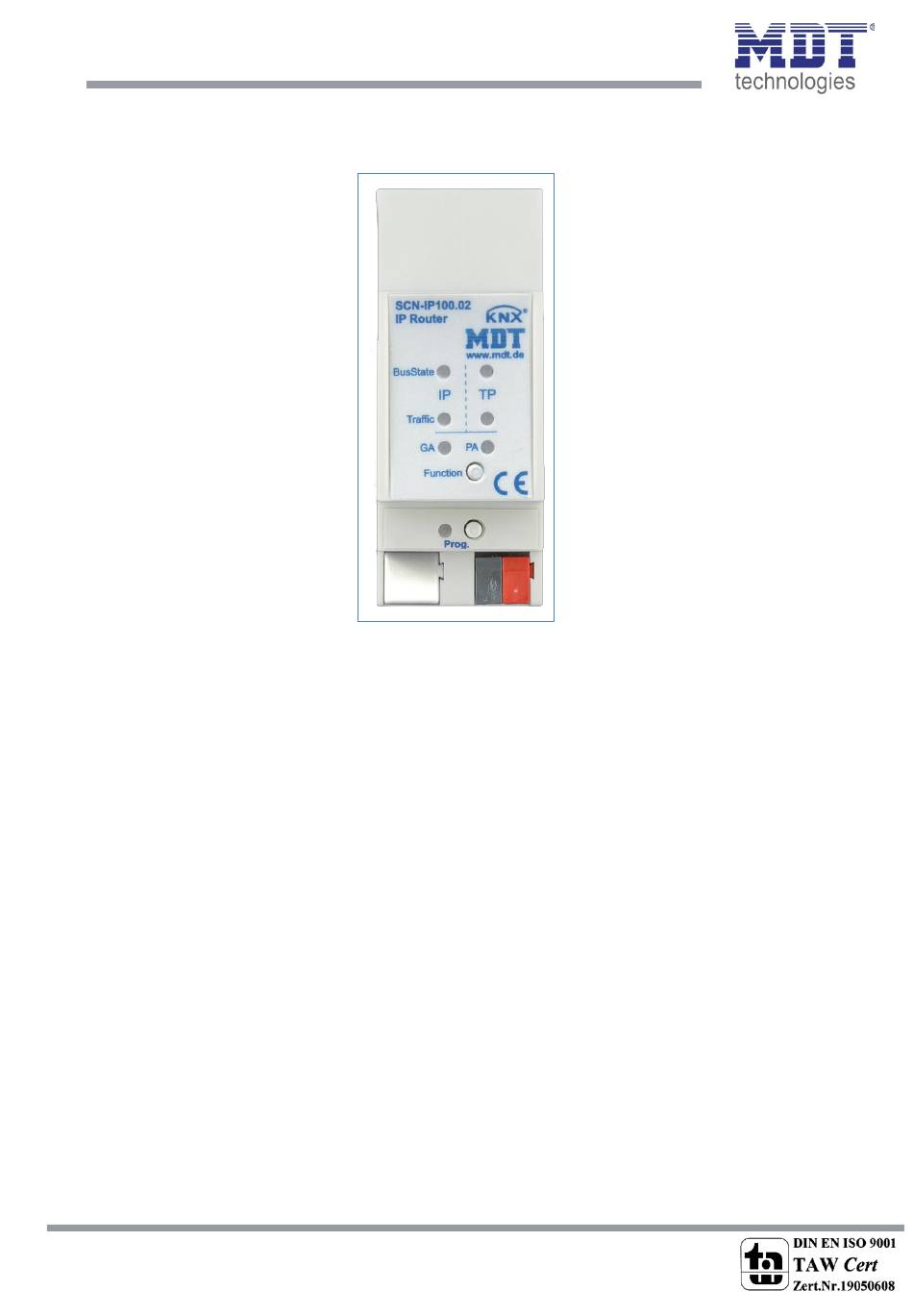

Das nachfolgende Bild zeigt den Aufbau des Gerätes und die Lage der LEDs:
1. LED Bus Status - LAN
2. LED Bus Status - KNX
3. LED Traffic - LAN
4. LED Traffic - KNX
5. keine Funktion
6. keine Funktion
7. Funktionsknopf
8. Programmier - LED
9. Programmier Knopf
Funktion Programmier-Knopf:
Kurzes Drücken: Programmier LED leuchtet dauerhaft rot -> IP Interface ist im Programmiermodus
Langes Drücken: Programmier LED blinkt rot -> E-Mail Client ist im Programmiermodus
Gerät zurücksetzen/Master Reset:
Drücken des Knopfes für Funktionsknopf für 15sec, die LEDs 1,2,5 und 6 leuchten rot. Nun lassen Sie
den Funktionsknopf los und drücken ihn anschließend noch einmal bis alle LEDs ausgehen. Das Gerät
führt einen Neustart durch.
Nun ist das Gerät auf Werkseinstellung zurückgesetzt.
Der Master Reset setzt auch die Secure Einstellungen auf den FDSK (Factory Default Setup Key)
zurück. Somit ist ein Download des Geräts nur mit dem FDSK möglich.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
5
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
5
1
3
5
7
8

Abbildung 1: Aufbau Hardwaremodul

2
4
6
9
