MDT SCN-IP000.03 Technisches Handbuch
  1. Anleitungen
  2. Marken
  3. MDT Anleitungen
  4. Schnittstellen
  5. SCN-IP000.03
  6. Technisches handbuch

MDT SCN-IP000.03 Technisches Handbuch

Ip interface
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Stand 5/2019, , Handbuchversion 1.0
Technisches Handbuch
MDT IP Interface
SCN-IP000.03
Weitere Dokumente :
Datenblätter :
https://www.mdt.de/download/MDT_DB_Interface_03.pdf
Montageanleitung :
https://www.mdt.de/download/MDT_AOI_USB_IP_Interface_03.pdf
History :
https://www.mdt.de/download/MDT_CL_IP_Devices.pdf
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MDT SCN-IP000.03

  • Seite 1 Stand 5/2019, , Handbuchversion 1.0 Technisches Handbuch MDT IP Interface SCN-IP000.03 Weitere Dokumente : Datenblätter : https://www.mdt.de/download/MDT_DB_Interface_03.pdf Montageanleitung : https://www.mdt.de/download/MDT_AOI_USB_IP_Interface_03.pdf History : https://www.mdt.de/download/MDT_CL_IP_Devices.pdf MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 2: Inhaltsverzeichnis

    4.4 Kommunikationseinstellungen ....................18 4.4.1 Vorgehen ETS 4 ........................18 4.4.2 Vorgehen ETS 5 ........................19 4.4.3 Tunneling Verbindungen setzen ................... 21 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
  • Seite 3 7.2 Tabellenverzeichnis ........................42 8 Anhang ..............................43 8.1 Gesetzliche Bestimmungen ......................43 8.2 Entsorgungsroutine ........................43 8.3 Montage ............................43 8.4 Revisionshistorie.......................... 44 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 4: Übersicht

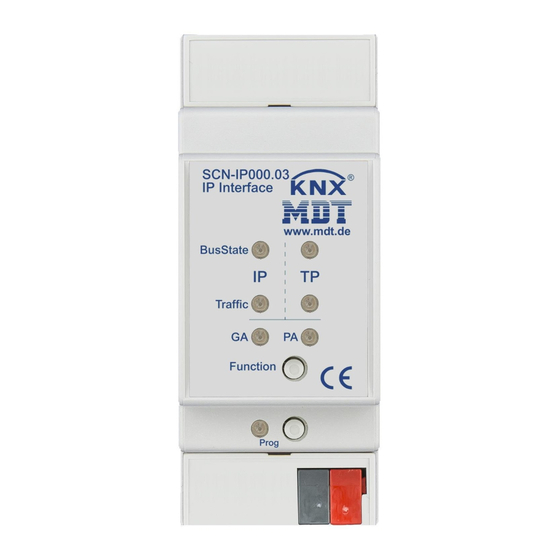

    Technisches Handbuch IP Interface – SCN-IP000.03 2 Übersicht Das MDT IP Interface, SCN-IP000.03, verfügt über 2 parallel laufende Applikationen. Zum einen über die Applikation für das IP Interface, welche den Zugriff auf den Bus über Ethernet ermöglicht. Die zweite Applikation liegt auf der TP-Seite und kann vom KNX getriggert E-Mails senden, als Zeitserver dienen und ermöglicht den Zugriff auf das Gerät via Web-Interface.

  • Seite 5: Übersicht Leds & Bedienung

    Der Master Reset setzt auch die Secure Einstellungen auf den FDSK (Factory Default Setup Key) zurück. Somit ist ein Download des Geräts nur mit dem FDSK möglich. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 6: Inbetriebnahme Ohne Data Secure

    Seite Tabelle 1: Übersicht LEDs 2.4 Inbetriebnahme ohne Data Secure Folgendes Vorgehen wird für die Inbetriebnahme des SCN-IP000.03 empfohlen: 1. Einfügen der Applikation „SCN-IP000.02 – KNX IP Interface“ 2. Konfigurieren des IP-Interface 3. Übertragen der physikalischen Adresse und der Applikation des IP-Interface. Hierzu muss die Programmiertaste kurz gedrückt werden.

  • Seite 7: Inbetriebnahme Mit Data Secure

    5. Nach erfolgreicher Übertragung der physikalischen Adresse und der Applikation erlöscht die rote LED wieder. 6. Einfügen der Applikation „SCN-IP000.03 – IP Interface Email- und Zeitserverfunktion“ 7. Eingabe des FDSK (Aufkleber seitlich am Gerät) 8. Konfigurieren des E-Mail Clients 9.

  • Seite 8: Sicherheit -> Ip Secure/Data Secure

    Backbone Key verschlüsselt. Dieser Schlüssel muss in allen Geräten identisch sein. Der Schlüssel wird von der ETS selbstständig vergeben und kann nicht verändert werden. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 9: Abbildung 2: Inbetriebnahmepasswort

    * wenn nicht vom ETS Benutzer - bei mehreren Geräten - mit einem identischen Authentifizierungscode überschrieben Der Authentifizierungscode kann in der ETS genauso verändert warden wie das Inbetriebnahmepasswort, siehe Abbildung 2: Inbetriebnahmepasswort. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 10: Abbildung 3: Sichere Inbetriebnahme/Secure Tunnel

    Tunneling bezeichnet eine KNX Punkt-zu-Punkt Verbindung auf dem TCP/IP Netzwerk. Für jedes IP Secure Gerät kann entschieden warden ob die Tunneling Verbindungen secure oder plain übertragen werden, siehe Abbildung 3: Sichere Inbetriebnahme/Secure Tunnel. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 11: Mischbetrieb

    Sie diesesen Dialog mit “Später” bestätigen. Um den FDSK nachträglich einzugeben wählen Sie das jeweilige Projekt an und wählen den Reiter Sicherheit aus: MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 12: Abbildung 5: Nachträgliche Eingabe Fdsk

    Falls eine Visu/ein Fernzugriff erfolgen soll, so muss vor dem Verbindungsaufbau das Inbetriebnahmepasswort und (optional) der Authentifizierungscode (damit beweist der Gegenüber Kenntnisse über das Projekt) eingegeben werden. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 13: Erweiterte Sicherheitsmechanismen

    3.6 Vorraussetzungen für KNX IP Secure/Data Secure Um Geräte mit Data Secure/IP Secure in Betrieb nehmen zu können, muss mindestens die ETS 5.7 verwendet werden. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 14: Parameter -> Ip-Interface

    Einstellungen gesperrt: Es kann kein Web Interface aufgerufen werden.  http Port Einstellung des http Ports für das Web  Interface 8080 Tabelle 2: Parameter - Allgemein MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 15: Gerät -> Einstellungen

    Aktivierung/Deaktivierung des Secure Tunneling. Wird das Secure Tunneling aktiviert, so ist die Kommunikation über die Tunneling Verbindung verschlüsselt, siehe auch 3 Sicherheit -> IP Secure/Data Secure. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 16: Gerät -> Ip -Konfiguration

    Hinweis: Soll das KNX IP Interface nur im lokalen LAN verwendet werden, kann der Eintrag 0.0.0.0 bestehen bleiben. Die Netzwerkeinstellungen des kommunizierenden PCs können in den Netzwerkeinstellungen des PCs abgelesen werden. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 17: Beispiel Zur Vergabe Von Ip-Adressen

    30, die schon verwendet wurde). Es ist darauf zu achten, keine Adressen doppelt zu vergeben. Folgende Einstellungen können also im IP-Interface gemacht werden: IP-Adresse des IP Interface: 192.168.1.31 Subnetz des IP Interface: 255.255.255.0 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 18: Kommunikationseinstellungen

    Die Verbindung kann nun durch einen Klick auf „Auswählen“ als aktiv gewählt werden. Nun können die Einstellungen für diese Schnittstelle durch selektieren und Anwahl des Buttons „Einstellungen“ aufgerufen werden: MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 19: Vorgehen Ets 5

    Technisches Handbuch IP Interface – SCN-IP000.03 Hier kann nun die erste Tunneling Adresse vergeben werden. 4.4.2 Vorgehen ETS 5 Wählen Sie im Menü Bus den Reiter Schnittstellen: MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
  • Seite 20 Nach dem der IP-Router/das IP-Interface selektiert wurde kann dieses durch einen Button auf der rechten Seite ausgewählt werden. Für den ausgewählten IP-Router/IP-Interface kann anschließend die erste Tunneling Verbindung eingestellt werden: MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 21: Tunneling Verbindungen Setzen

    Alternativ können die Adressen in der ETS 5 eingestellt werden: Durch Auswahl des Tunneling Kanals kann der Name und die Adresse verändert werden. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 22: Parameter -> E-Mail Client

    Der Gerätename wird im Betreff der E-Mail angezeigt und kann über Makros in die E-Mail integriert werden. Es empfiehlt sich hier einen aussagekräftigen Namen des Objektes, in welchem das IP- Interface eingesetzt ist, zu vergeben. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 23: Webinterface

    über den Parameter „Zeit bis Deaktivierung des Webinterfaces nach Reset“ zu deaktivieren oder das Web-Interface nur über Objekt zu aktivieren und bei Nichtbenutzung zu deaktivieren! MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 24: Uhrzeit/Datum

    Senden der Uhrzeit Datum 3 Byte Senden des Datums Datum / Uhrzeit 8 Byte Senden von Datum und Uhrzeit Tabelle 4: Kommunikationsobjekte- Uhrzeit/Datum MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 25: E-Mail Funktionen

    1 Bit Ja/Nein Nein 1 Bit Anwesend/Abwesend Anwesend Abwesend 1 Bit Tag Nacht 1 Bit Nacht Nacht Tabelle 5: Statuselemente - 1 Bit MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 26: Tabelle 6: Statuselemente - 1 Byte

    1 Bit Setzen des Wertes für das Statuselement 1 Byte 2 Byte 4 Byte 14 Byte nächstes Statuselement Tabelle 10: Kommunikationsobjekte- Statuselemente MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 27: Bit Alarme

    Nummer Name Größe Verwendung Bit Alarm 1 1 Bit Auslösen des ersten Bit Alarms nächster Bit Alarm Tabelle 12: Kommunikationsobjekte- Bit Alarm MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 28: Makros

    Namen „Licht Küche“ und den Datenpunkttyp 1 Bit Schalten. 1) Text für E-Mail: $D$ $T$ $N1$ $V1$ Es wird eine E-Mail mit dem Betreff Bit Alarm: MDT gesendet. Im Text der E-Mail steht: MDT Datum-Uhrzeit Licht Küche Aus Da nichts mit Semikolon abgetrennt wird, wird der gesamte Text in das Textfeld der E-Mail gesetzt und für den Betreff der Standard-Betreff verwendet.

  • Seite 29: Text Alarme

    Größe Verwendung Text Alarm 1 1 Bit Setzen des Wertes für den Text Alarm nächster Text Alarm Tabelle 14: Kommunikationsobjekte- Text Alarme MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 30: Status Berichte

    Statusbericht 1 1 Bit Aussenden des Statusberichts; wird nur angezeigt wenn die Sendebedingung auf Objekt steht nächster Statusbericht Tabelle 16: Kommunikationsobjekte- Statusbericht MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 31: Spezielles Verhalten Und Fehlerbehandlung

    Nummer Name Größe Verwendung E-Mail Pufferspeicher – 1 Bit Zeigt einen Überlauf des E-Mail Puffers an Überlauf Tabelle 18: Kommunikationsobjekt E-Mail Pufferspeicher MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 32: Übersicht Kommunikationsobjekte

    Sperrstatus DPT 1.003 senden Gerät sendet Status Diagnose, Kommunikationsobjekt ist Visualisierung dauerhaft eingeblendet und zeigt an ob das Web-Interface zugänglich ist. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 33: Tabelle 19: Übersicht Kommunikationsobjekte

    Geräte im KNX- eingeblendet sobald das Statuselement aktiv ist; DPT wird gemäß der Parametereinstellung eingestellt nächstes Statuselement Tabelle 19: Übersicht Kommunikationsobjekte MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 • Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 34: Sichere Gruppenadressenkommunikation

    Standardeinstellung. Auf diese Weise entscheidet die ETS selbstständig ob die Gruppenadresse sicher übertragen werden kann und aktiviert dies wenn möglich: Abbildung 17: Ändern der Sicherheitseinstellungen für die Gruppenadresse MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 35: Web-Interface

    2.) Gehen Sie in den Windows Explorer und öffnen Sie den Reiter Netzwerk. Hier sollte Ihr IP- Interface mit den angegebenen Host-Name auftauchen. Durch einen Doppelklick auf das Interface wird Ihr Standard-Browser mit der richtigen Adresse aufgerufen. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 36: Übersicht Web-Interface

    Firmware Update Es ist möglich ein Update für das IP-Interface zu fahren. Wenden Sie sich diesbezüglich an den MDT Support ob ein Update für Ihr Gerät sinnvoll ist. Der MDT Support teilt Ihnen die erforderlichen Schritte mit. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1...

  • Seite 37: Einstellen Der E-Mail Funktionalität

    6.3 Einstellen der E-Mail Funktionalität Um die E-Mail Funktionalität einzurichten, öffnen Sie das Menü E-Mail und klicken Sie auf „Settings“: Anschließend öffnet sich das folgende Menü: MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
  • Seite 38 Bei dem Anbieter web.de ist es des Weiteren erforderlich, dass der Versand von E-Mails über externe Programme in den Einstellungen freigeschaltet wird: MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
  • Seite 39 Der Status wird anschließend angezeigt und ggf. ein Error angezeigt. Die Bedeutung der Error-Codes ist in 6.4 E-Mail – Error Codes & Behebung dargestellt. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 40: E-Mail - Error Codes & Behebung

    Paketen an, z.B. Telekom. Unterstütz Ihr E-Mail Provider keinen SMS-Service für E-Mails, so können Drittanbieter wie sms77 - https://www.sms77.de/ - verwendet werden. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 41: Index

    Abbildung 16: Gesicherte Gruppenadresse ..................34 Abbildung 17: Ändern der Sicherheitseinstellungen für die Gruppenadresse ........34 Abbildung 18: Beipiel IP-Konfiguration ....................35 Abbildung 19: Login-Fenster ......................... 36 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 42: Tabellenverzeichnis

    Tabelle 16: Kommunikationsobjekte- Statusbericht ................30 Tabelle 17: Kommunikationsobjekt E-Mail Fehlercode ................ 31 Tabelle 18: Kommunikationsobjekt E-Mail Pufferspeicher ..............31 Tabelle 19: Übersicht Kommunikationsobjekte ..................33 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 43: Anhang

    Lebensgefahr durch elektrischen Strom: Alle Tätigkeiten am Gerät dürfen nur durch Elektrofachkräfte erfolgen. Die länderspezifischen Vorschriften, sowie die gültigen EIB-Richtlinien sind zu beachten. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...

  • Seite 44: Revisionshistorie

    Technisches Handbuch IP Interface – SCN-IP000.03 8.4 Revisionshistorie V 1.0 Handbuch für die 3. Generation IP Interfaces – SCN-IP000.03 05/2019 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
