Technisches Handbuch IP Interface – SCN-IP000.03

4.4.3 Tunneling Verbindungen setzen

Der KNX IP Router/das KNX IP-Interface unterstützt bis zu 4 Verbindungen gleichzeitig. Die erste
physikalische Adresse wird dabei in den ETS-Verbindungen eingestellt wie unter 4.4 beschrieben. Die

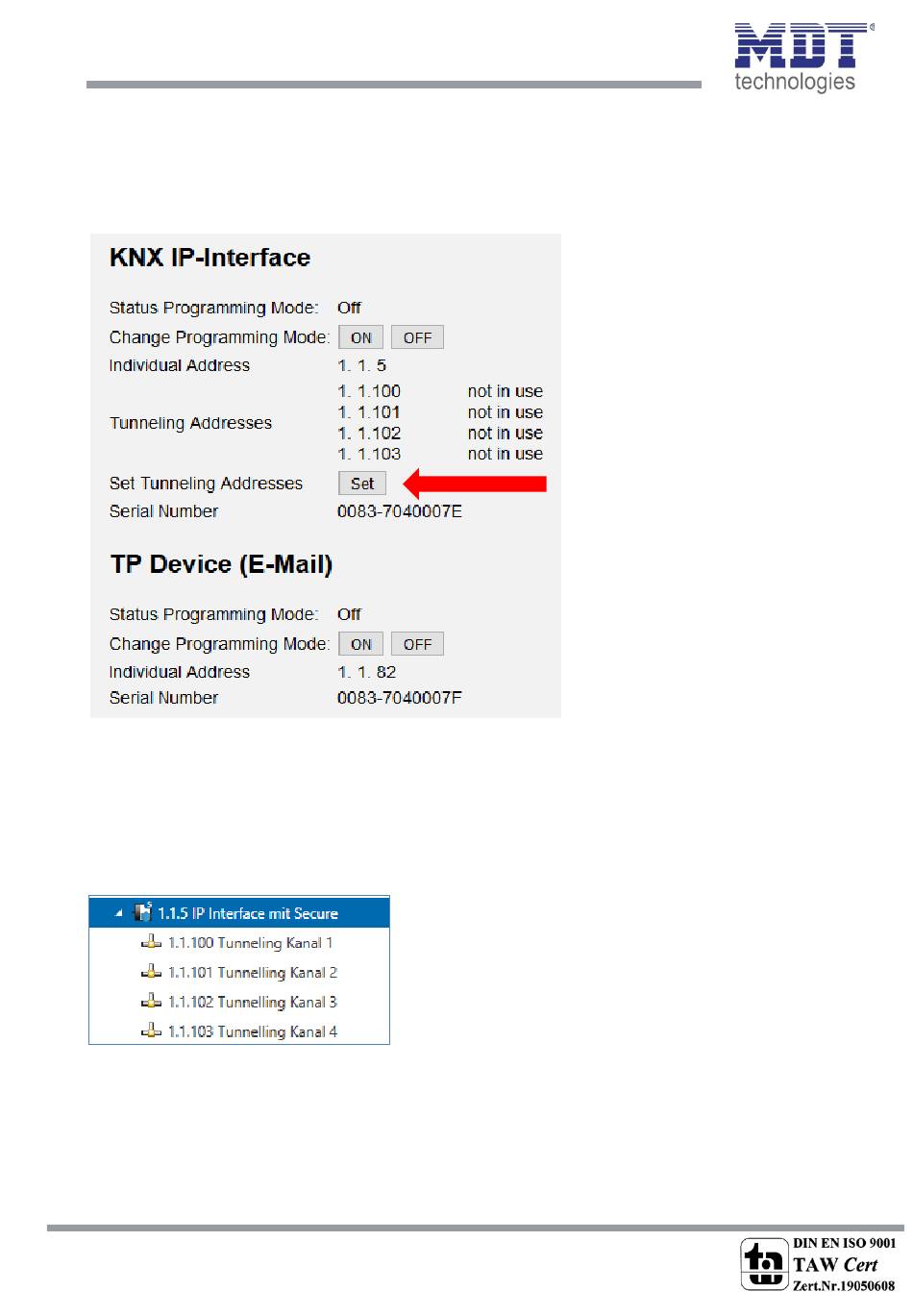

weiteren physikalischen Adressen können im Web-Interface im Menü Prog.-Mode durch Drücken des
Buttons „Set" automatisch vergeben werden:
Dabei werden die 3 nachfolgenden physikalischen Adressen vergeben. Wurde zum Beispiel für den
IP-Router als erste Tunneling Adresse die physikalische Adresse 15.15.241 vergeben, so stellt das
Gerät die weiteren Tunneling Adressen automatisch zu 15.15.242, 15.15.243 und 15.15.244 ein.
Wurde als erste Adresse die x.x.255 vergeben, so werden die weiteren Tunneling Adressen nicht
automatisch zugewiesen!
Alternativ können die Adressen in der ETS 5 eingestellt werden:
Durch Auswahl des Tunneling Kanals kann der Name und die Adresse verändert werden.
