DB3H, DB3Y

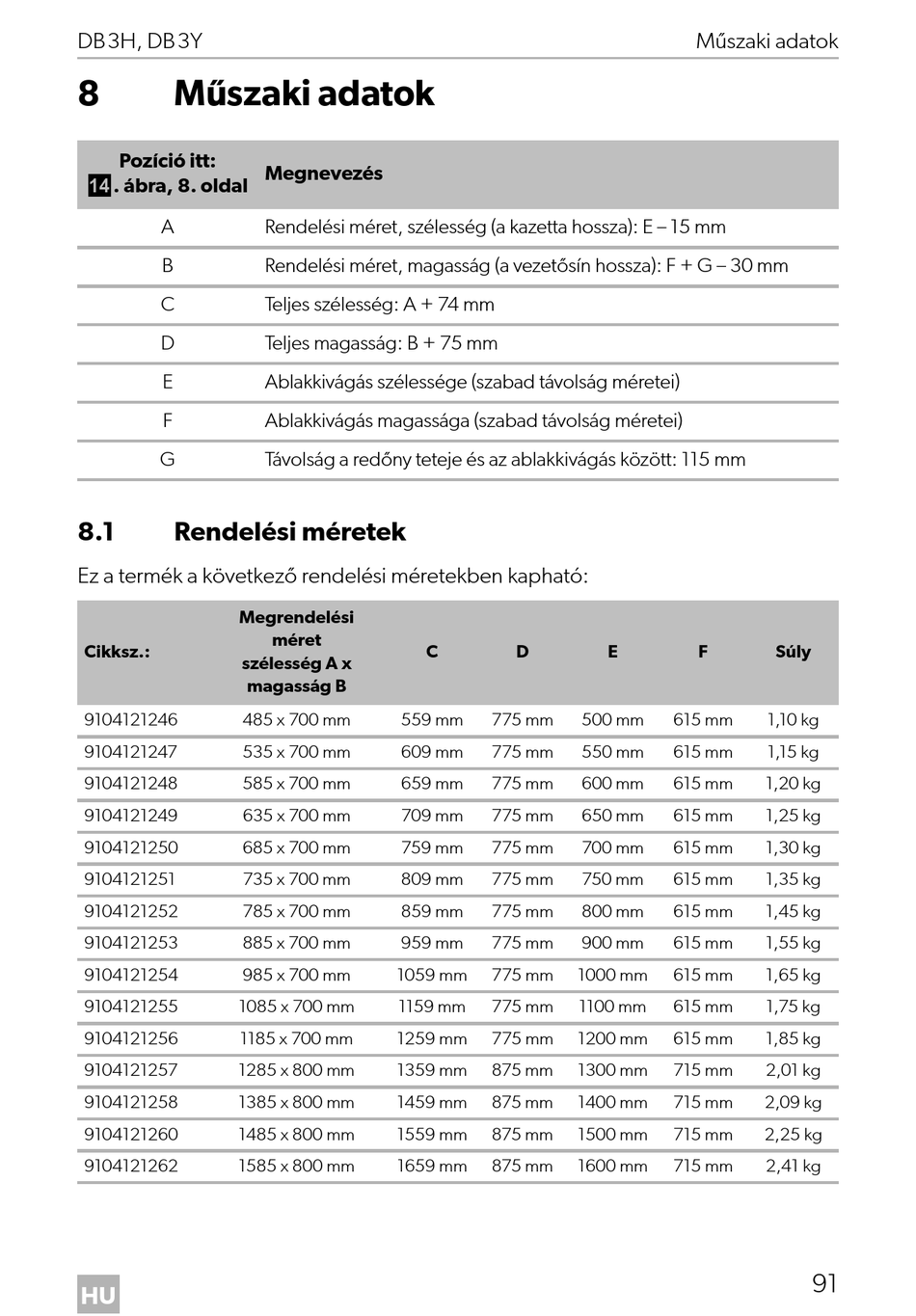

8 Műszaki adatok
Pozíció itt:
d. ábra, 8. oldal
A
B
C
D
E
F
G
8.1 Rendelési méretek
Ez a termék a következő rendelési méretekben kapható:
Megrendelési
Cikksz.:
szélesség A x
magasság B
9104121246 485 x 700 mm
9104121247 535 x 700 mm
9104121248 585 x 700 mm
9104121249 635 x 700 mm
9104121250 685 x 700 mm
9104121251 735 x 700 mm
9104121252 785 x 700 mm
9104121253 885 x 700 mm
9104121254 985 x 700 mm
9104121255 1085 x 700 mm
9104121256 1185 x 700 mm
9104121257 1285 x 800 mm
9104121258 1385 x 800 mm
9104121260 1485 x 800 mm
9104121262 1585 x 800 mm
HU
Megnevezés
Rendelési méret, szélesség (a kazetta hossza): E – 15 mm
Rendelési méret, magasság (a vezetősín hossza): F + G – 30 mm
Teljes szélesség: A + 74 mm
Teljes magasság: B + 75 mm
Ablakkivágás szélessége (szabad távolság méretei)
Ablakkivágás magassága (szabad távolság méretei)
Távolság a redőny teteje és az ablakkivágás között: 115 mm
méret
C
559 mm
609 mm
659 mm
709 mm
759 mm
809 mm
859 mm
959 mm
1059 mm
1159 mm
1259 mm
1359 mm
1459 mm
1559 mm
1659 mm
D E
775 mm 500 mm
775 mm 550 mm
775 mm 600 mm
775 mm 650 mm
775 mm 700 mm
775 mm 750 mm
775 mm 800 mm
775 mm 900 mm
775 mm 1000 mm
775 mm 1100 mm
775 mm 1200 mm
875 mm 1300 mm
875 mm 1400 mm
875 mm 1500 mm
875 mm 1600 mm
Műszaki adatok
F Súly
615 mm 1,10 kg
615 mm 1,15 kg
615 mm 1,20 kg
615 mm 1,25 kg
615 mm 1,30 kg
615 mm 1,35 kg
615 mm 1,45 kg
615 mm 1,55 kg
615 mm 1,65 kg
615 mm 1,75 kg
615 mm 1,85 kg
715 mm 2,01 kg
715 mm 2,09 kg
715 mm 2,25 kg
715 mm 2,41 kg
91
