easydriver basic 1.8 Montageanweisung Und Bedienungsanleitung Seite 65

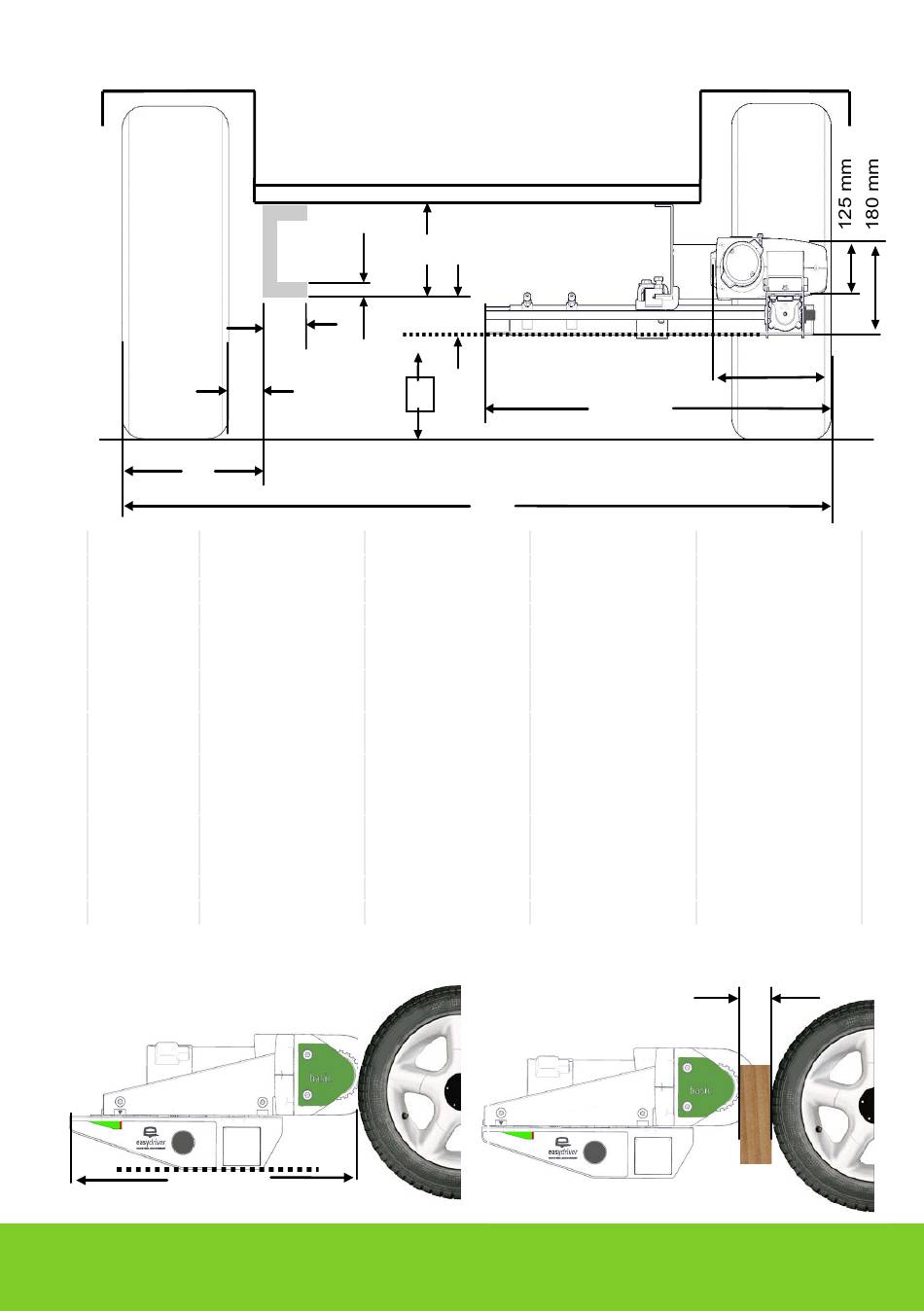

Einbaumaße / Mounting dimensions / Cote de montage / Inbouwmaten
8.1
E
N° Dim Bezeichnung
min. 50 mm Rahmenhöhe
A
30 – 48 mm Rahmenbreite
B
min. 3 mm Rahmenstärke
C
min. 40 mm Abstand
D
Rahmen / Reifen
min. 270 mm Außenmaß -
E
max 420 mm Rahmen / Reifen
max. 2500 mm Außenmaß -
F
Reifen / Reifen
ca. 55 mm Abstand -
G
Rahmenunterkante /
Niedrigster Punkt
80 / 120 mm Minimale / Empfohlene
H
Bodenfreiheit
min. 390 mm Einbaulänge
I
Niedrigster Punkt
8.2
I
C
B
D
Name
Frame size
Frame width
Frame strength
Distance
frame / tire
Overall dimension -
frame / tire
Overall dimension -
tire / tire
Distance - frame bottom
line / lowest point
Minimum / Recommen-
ded ground clearance
Total length
Lowest Point
A
G
H
F
Désignation
Hauteur du châssis
Largeur du châssis
Épaisseur du châssis
Hauteur libre
châssis / pneu
Dimension hors-tout
châssis / pneu
Dimension hors-tout
pneu / pneu
Espacement - bord
inférieur du châssis /
endroit le plus bas
Hauteur libre minimal /
recommandée
au-dessous de la voiture
Longueur totale
Endroit le plus bas
8.3
235 mm
640 mm
Beschrijving
Chassishoogte
Chassisbreedte
Chassis materiaal dikte
Afstand
chassis / banden
Buitenmaat
chassis / banden
Buitenmaat
banden / banden
Afstand - chassis
onderzijde / laagste punt
Minimale / Aanbevolen
bodemvrijheid
Inbouwlengte
Laagste punt
15 - 20 mm
