6. Installatie elektronica
easydriver basic 2.3:

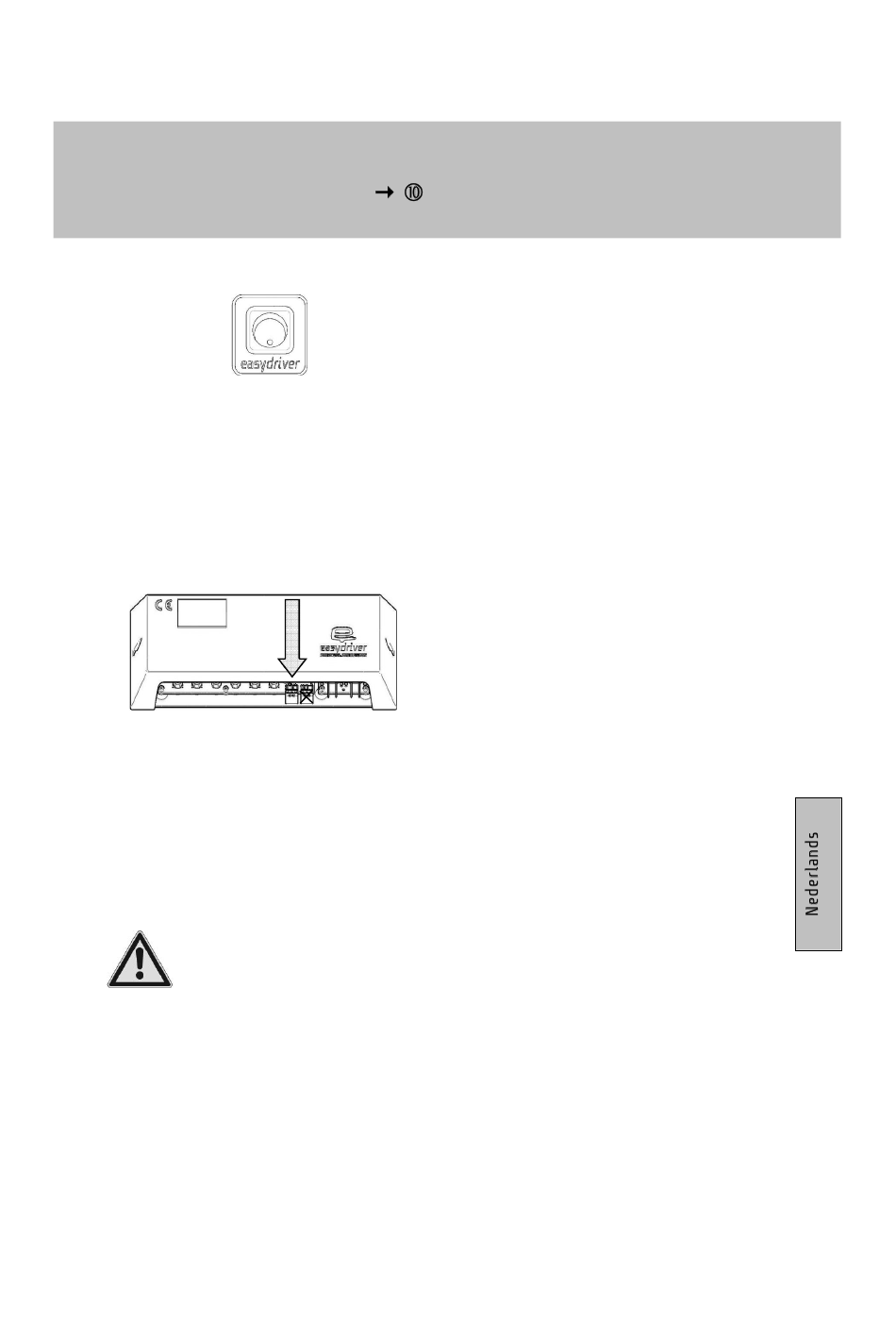

De easydriver basic 2.3 wordt met een verlichte
afstandsschakelaar geleverd. Deze dient bij voorkeur in
het bereik van de toegangsdeur aangebracht te worden.
Voor de schakelaar dient een gat van 25mm doorsnede
geboord te worden. Voer de printplaatstekker met de
kabel aan de voorzijde door dit boorgat. Druk de
schakelaar vast in het boorgat. Plak de dome-sticker
over de schakelaar. Verleg de kabel naar het
basisstation. Let daarbij op, dat de kabel niet geknikt
wordt. Steek de printplaatstekker op het basisstation,
zoals afgebeeld.
Controleer nu of alle kabels schoon, vast en zonder
mogelijke beschadigingen verlegd en veilig zijn
bevestigd.
E5 Basisstation
Monteer de deksel op het basisstation.
E6 Aansluiting accu
Sluit de accukabel op de accu aan. De elektro-
installatie is hiermee voltooid.
Verwissel nooit de Plus (+) en de Min (-)
aansluiting van de stroomvoorziening!
