H7-71-07
7.
Funktionen
In diesem Kapitel werden die einzelnen Funktionen beschrieben, die entsprechenden Bauteile erklärte
und auch auf deren Aus- und Einbau eingegangen.
7.1
Sicherheitssystem
Treten an der Geschirrspülmaschine funktionelle Störungen in der Steuerung oder an den Bauelemen-
ten auf, die zum Überfüllen der Maschine führen, so wird über das Sicherheitssystem die Ventil-
kombination geschlossen und damit die Wasserzufuhr gesperrt.
Das Sicherheitssystem basiert auf einem „aktiven" System.
Die Elektronik überwacht den Sicherheitsschalter in der Bodenwanne permanent - auch wenn das Gerät
ausgeschaltet ist. Gelangt Wasser in die Bodenwanne, wird der Sicherheitsschalter betätigt und das Ge-
rät schaltet ein.
Die Elektronik erkennt, dass das Gerät über das Sicherheitssystem eingeschaltet wurde und aktiviert so-
fort das Abpumpen. Das AquaStop Ventil wird desaktiviert.
Der Fehlercode E:15 oder eine blinkende Wasserhahn - LED zeigen dem Kunden den Fehler an.
Das Gerät kann nicht mehr bedient werden, bis
•
die Ursache behoben ist und kein Wasser mehr in der Bodenwanne ist
•
das Gerät vom Netz getrennt ist.
Gelangt Leckwasser über den Spülbehälter und die Überlaufrinne in die Bodenwanne, kann ein weiteres
Überlaufen dadurch verhindert werden, dass die Ablaufpumpe eingeschaltet wird.
Ist der Zulaufschlauch fehlerhaft, gelangt das Wasser über den Außenschlauch (Leckwasserschlauch)
direkt in die Bodenwanne. Das AquaStop Ventil wird desaktiviert.
7.1.1
Komponenten im Sicherheitssystem
•
Überlaufrinne und Ablaufkanal
•
Sicherheitsschalter - Bodenwanne
•
AquaStop Ventil
•
Intelligente Elektronik

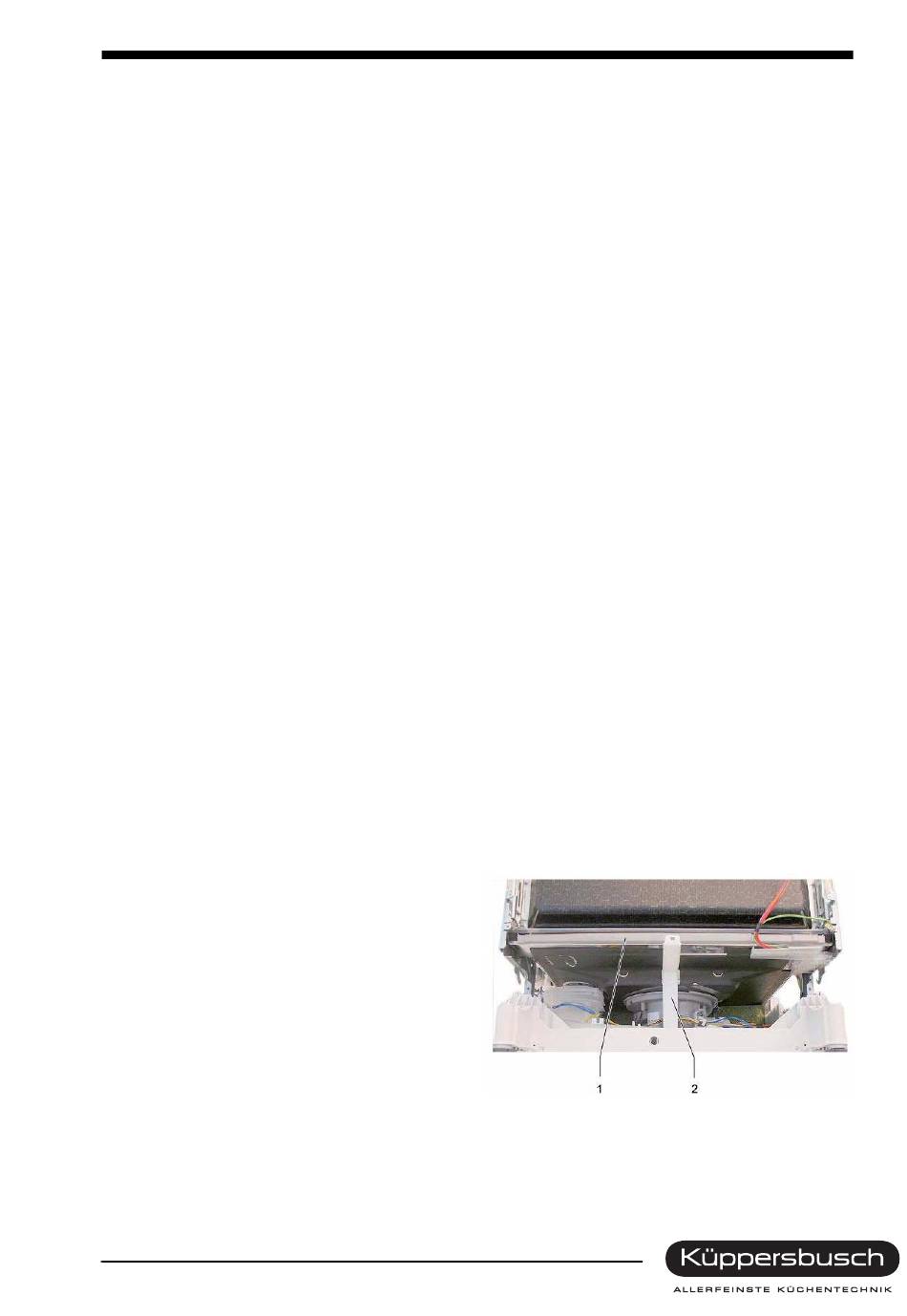

Überlaufrinne und Ablaufkanal
Über die Überlaufrinne wird Leckwasser aus dem
Behälter durch den Ablaufkanal gezielt in die Bo-
denwanne geleitet.
1
Überlaufrinne
2
Ablaufkanal
Nur zum internen Gebrauch
75
