H7-71-07
6.2

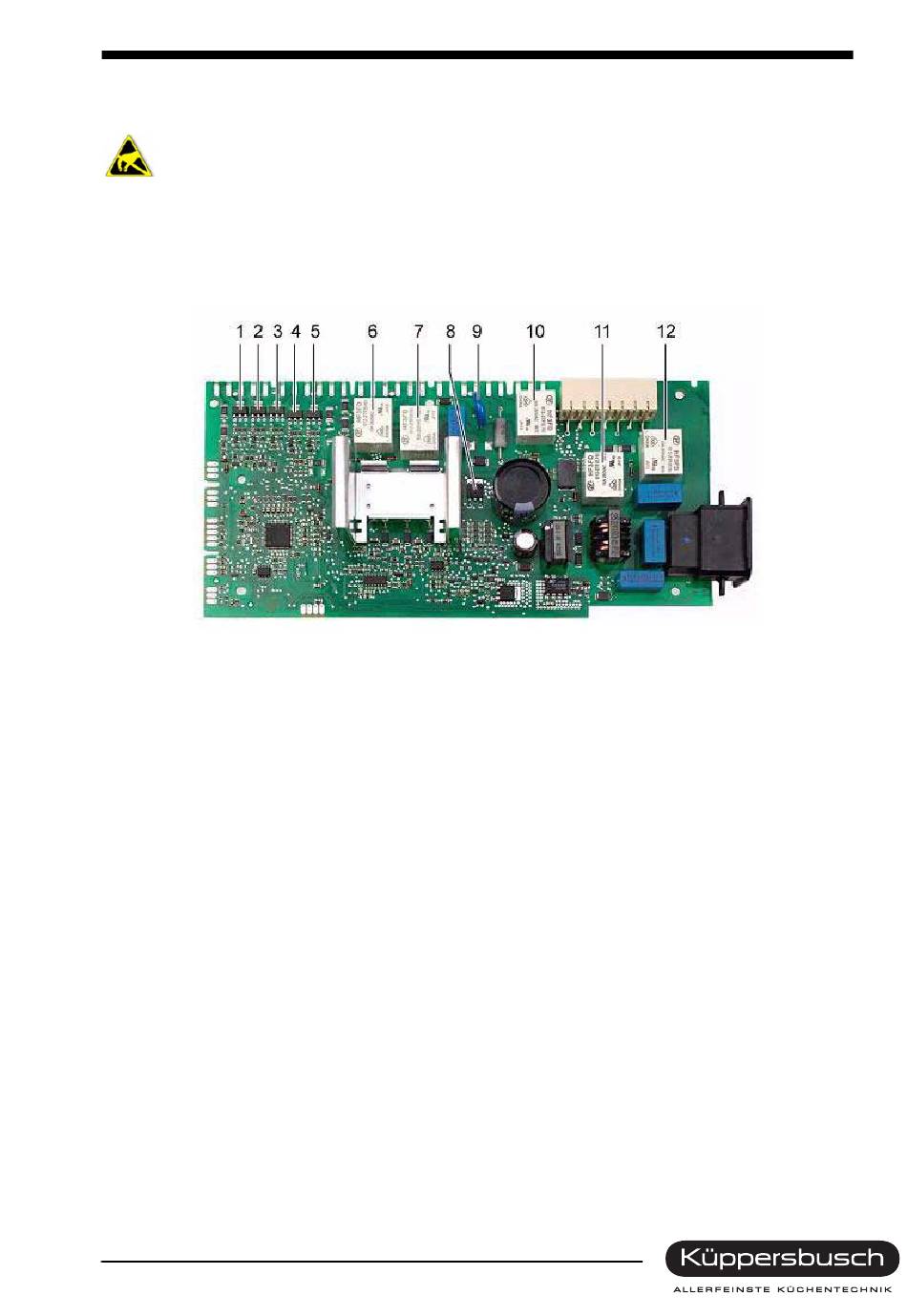

Leistungsmodul
Elektrostatisch gefährdete Bauelemente!
Handhabungsvorschriften beachten!
6.3
Anschlüsse
1
TH401 = Wasserweiche
2
TH403 = Reserve
3
TH404 = Wärmetauscher-Ablaufventil
4
TH405 = Regenerierventil 11 K303 = Heizung
5
TH402 = Füllventil 12 K301 = Heizung
6
K201 = Umschaltrelais Umwälzpumpe
7
K202 = Umschaltrelais Laugenpumpe
8
T412 = Spule - Zugabevorrichtung
9
Varistor, Überspannungsschutz
10 K304 = Einschaltstrombegrenzung
Nur zum internen Gebrauch
55
