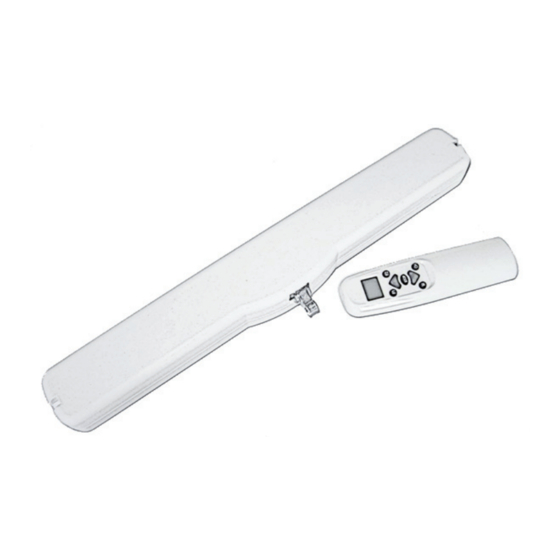

G-U ELTRAL KS30/40 FUNK Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. G-U Anleitungen
  4. Antriebssysteme
  5. ELTRAL KS 30/40
  6. Montage- und bedienungsanleitung

G-U ELTRAL KS30/40 FUNK Montage- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für ELTRAL KS30/40 FUNK:
Inhaltsverzeichnis

Werbung

Quicklinks

Kettenantrieb
ELTRAL KS 30/40 FUNK
Montage- und Bedienungsanleitung
DE
Vorsprung mit System

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für G-U ELTRAL KS30/40 FUNK

Inhaltszusammenfassung für G-U ELTRAL KS30/40 FUNK

  • Seite 1 Kettenantrieb ELTRAL KS 30/40 FUNK Montage- und Bedienungsanleitung Vorsprung mit System...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Bedienungsanleitung ELTRAL KS30/40 FUNK Kettenantrieb Inhalt Grundlegende Hinweise Allgemeine Sicherheitshinweise Bestimmungsgemäße Verwendung Produktbeschreibung Technische Daten für 1 Motor Montagevorbereitungen Berechnung der Kraft zum Öffnen bzw. Schließen Montage (mechanisch) Installation (elektrisch) Betrieb / Bedienung Komponenten und Zubehör Wartung und Pfl ege Hilfe bei Störungen...

  • Seite 3: Grundlegende Hinweise

    Grundlegende Hinweise Diese Anleitung ist ein wichtiger Bestandteil der Lieferung und ist an die Personen gerichtet, die das Produkt montieren, betreiben oder warten. Die Anleitung enthält Informationen über das Produkt und seine sichere Verwendung.     Bitte lesen Sie die Anleitung sorgfältig durch und beachten Sie insbesondere alle Hinweise, die die Sicherheit betreffen.

  • Seite 4: Bestimmungsgemäße Verwendung

    Montage- und Bedienungsanleitung ELTRAL KS30/40 FUNK Kettenantrieb Bestimmungsgemäße Verwendung Der Kettenmotor ELTRAL KS 30/40 FUNK ist ausschließlich für das Öffnen und Schließen von Kipp-, Klapp-, Dreh-, Dach-, Schwing-, und Wendefenstern vorgesehen. Eine andere oder darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäß.

  • Seite 5: Technische Daten Für 1 Motor

    Technische Daten für 1 Motor Modell 110 V / 230 V Schub* / Zugkraft * (siehe Kraft-Weg-Diagramm) / max. 300 N Hub (einstellbar) 100, 200, 300, 400 mm Nennspannung 110 V / 230 V~ 50/60 Hz Stromaufnahme bei Nennlast 0,16 A Leistungsaufnahme bei Nennlast ~28 W Schubgeschwindigkeit (Volllast / 2/3 -Last)

  • Seite 6: Maßzeichnung

    Montage- und Bedienungsanleitung ELTRAL KS30/40 FUNK Kettenantrieb Maßzeichnung Entnehmen Sie die geeigneten Flügelhöhen für die unterschiedlichen Montagevarianten der folgenden Tabelle oder den Diagrammen im Kapitel "18 Anwendungsdiagramm" auf Seite 18. Min. Flügelhöhe Montageart 100 mm 200 mm 300 mm 400 mm...

  • Seite 7: Montagevorbereitungen

    Montagevorbereitungen Personen- und Sachschäden durch unsachgemäßen Einsatz GEFAHR Stellen Sie mit Hilfe des Typenschildes am Motor und den in Kapitel "5 Technische Daten für 1 Motor" auf Seite 5 aufgeführten Daten sicher, dass Sie den für ihre Einbausituation richtigen Motor vorliegen haben. ...

  • Seite 8: Berechnung Der Kraft Zum Öffnen Bzw. Schließen

    Montage- und Bedienungsanleitung ELTRAL KS30/40 FUNK Kettenantrieb Berechnung der Kraft zum Öffnen bzw. Schließen Mit den im Folgenden aufgeführten Formeln kann überschlägig ermittelt HINWEIS werden, welche Kraft benötigt wird, um ein Fenster zu Öffnen bzw. zu Schließen.   Es wird von leichtgängigen Fenstern ausgegangen.

  • Seite 9: Montage (Mechanisch)

    Montage (mechanisch) Gefahr von Montagefehlern ACHTUNG Nur geschulte, sachkundige Personen dürfen die Montage vornehmen.     Achten Sie bei der Montage der Beschlagteile darauf, dass eine einwandfreie Funktion gegeben ist.     Beachten Sie genau die beigefügten Einbauzeichnungen. Quetschgefahr Beim automatischen Öffnen oder Schließen des Fensters entstehen Zug- und Druckkräfte bis zu 300 N.

  • Seite 10: Installation (Elektrisch)

    Montage- und Bedienungsanleitung ELTRAL KS30/40 FUNK Kettenantrieb Installation (elektrisch) Gefahr eines elektrischen Schlages Die bauseitige Elektroinstallation darf nur eine zugelassene GEFAHR Elektrofachkraft vornehmen.     Beachten Sie für die bauseitige Elektroinstallation die VDE-Vorschriften und die Vorschriften des örtlichen Netzbetreibers.

  • Seite 11: Abschaltung In Schließstellung

    Maß an Sicherheit gewährleistet ist. Mit dem Funkhandsender lassen sich mehrere Antriebe steuern, wobei jeder Kanal einem Antrieb ELTRAL KS30/40 FUNK und somit einem Fenster zugeordnet sein muß. Der Funkhandsender besitzt 30 Kanäle, somit können bis zu 30 Fenster einzeln angesteuert werden.
  • Seite 12 Wählen Sie am Funkhandsender den gewünschten Kanal (siehe hierzu die Bedienungsanleitung des Funkhandsenders).     Drücken Sie am Kettenantrieb ELTRAL KS30/40 FUNK den Knopf "PRG" für ca. 1 Sekunde. Die LED blinkt langsam. Der Kettenantrieb ELTRAL KS30/40 FUNK erwartet den Empfang eines gültigen Funkcodes.
  • Seite 13 Das Speichern eines neuen Funkhandsenders ist im Fernmodus, also ohne Betätigung der Taste "PRG", nur dann möglich, wenn zuvor mindestens ein Funkhandsender abgespeichert worden ist und dieser abgespeicherte Funkhandsender zur Hand ist. Gehen Sie wie folgt vor um im Kettenantrieb ELTRAL KS30/40 FUNK einen Funkhandsender im Fernmodus zu speichern:  ...

  • Seite 14: Komponenten Und Zubehör

    Montage- und Bedienungsanleitung ELTRAL KS30/40 FUNK Kettenantrieb 11 Komponenten und Zubehör Kettenmotor ELTRAL KS 30/40 FUNK ELTRAL KS 30/40 FUNK K-19042-00-0-* *= Farbtyp: 1 = grau (RAL7047); 6 = schwarz (RAL9005); 7 = weiß (RAL9016) Zubehör für Kettenmotor ELTRAL KS 30/40 FUNK (Anwendungsbeispiele siehe Kapitel "17 Anwendungsbeispiele"...

  • Seite 15: Hilfe Bei Störungen

    13 Hilfe bei Störungen Die Reparatur eines defekten Motors ist beim Weiterverarbeiter oder beim Endanwender nicht sachgerecht möglich und daher nicht zulässig. Eine Reparatur kann nur im Herstellerwerk durchgeführt werden. Falls Sie den Motor öffnen oder ihn manipulieren, erlischt die Gewährleistung.

  • Seite 16: Gewährleistung Und Kundendienst

    Montage- und Bedienungsanleitung ELTRAL KS30/40 FUNK Kettenantrieb 15 Gewährleistung und Kundendienst Grundsätzlich gelten unsere "Allgemeinen Geschäftsbedingungen". Die Gewährleistung entspricht den gesetzlichen Bestimmungen und gilt für das Land, in dem der Motor erworben wurde. Die Gewährleistung erstreckt sich auf Material- und Fertigungsfehler, die bei einer normalen Beanspruchung auftreten.

  • Seite 17: Anwendungsbeispiele

    17 Anwendungsbeispiele Der Anwendungsbereich des Produkts ist eine Empfehlung der Fa. Gretsch-Unitas GmbH Baubeschläge und kann je nach Profi lsystem variieren. Die Produktinformationen der Systemhersteller, insbesondere Informationen zu Konstruktion und Verarbeitung, Dichtigkeit, zu max. Flügelgewichte sowie zu Materialeigenschaften, wie z. B. Längenausdehnung von Profi len, sind zu beachten. Kippfl...

  • Seite 18: Anwendungsdiagramm

    Montage- und Bedienungsanleitung ELTRAL KS30/40 FUNK Kettenantrieb 18 Anwendungsdiagramm 1500 1250 1000 KS 30/40 Flügelbreite / sash width FB [mm] Flügelbreite FB [mm]...

  • Seite 19: Einbauerklärung

    19 Einbauerklärung 10.2016 | G28706 | Designed in Germany...

  • Seite 20: Vorsprung Mit System

    Herausgeber: Gretsch-Unitas GmbH Baubeschläge Johann-Maus-Str. 3 D-71254 Ditzingen Tel. + 49 (0) 71 56 3 01-0 Fax + 49 (0) 71 56 3 01-2 93 www.g-u.com Vorsprung mit System...
