Verwandte Anleitungen für GreenWorks GD80CS50
Inhaltszusammenfassung für GreenWorks GD80CS50

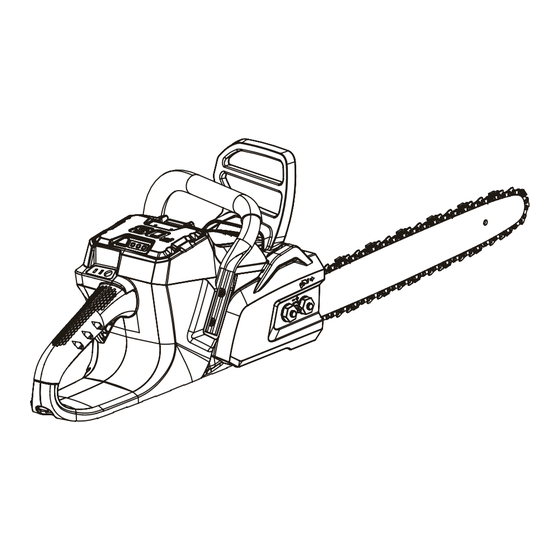

- Seite 1 GD80CS50 KETTENSÄGE BEDIENUNGSANWEISUNG CSB401 Übersetzung der Originalanweisungen...
-
Seite 2: Inhaltsverzeichnis
Deutsch Beschreibung........ 2 10 Montage........6 Überblick............ 2 10.1 Maschine auspacken........6 Einleitung........2 10.2 Führungsschiene und Kette montieren..7 10.3 Setzen Sie den Akkupack ein.....7 Bestimmungsgemäßer Gebrauch....2 10.4 Entfernen des Akkupacks......7 Restrisiken..........2 11 Bedienung........7 Allgemeine 11.1 Überprüfung der Kettenschmierung... 7 Sicherheitshinweise für 11.2 Die Maschine halten........7 Elektrowerkzeuge...... -
Seite 3: Beschreibung
Deutsch BESCHREIBUNG 42 Ladekabel 43 Schraubenschlüssel ÜBERBLICK EINLEITUNG Abbildung 1-22 Führungsschienenabdeckung Ihr Produkt wurde nach hohen Qualitätsstandards für Zuverlässigkeit, einfache Bedienung und Frontgriffschutz / Kettenbremse Bedienersicherheit entwickelt und hergestellt. Bei Frontgriff richtiger Pflege erhalten Sie jahrelang robuste, Sperrtaste störungsfreie Leistung. Auslöser BESTIMMUNGSGEMÄSSER Ein/Aus-Schalter... -
Seite 4: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Deutsch ALLGEMEINE Stromquelle und/oder den Akkupack anschließen SICHERHEITSHINWEISE FÜR und wenn Sie es aufnehmen oder tragen. Tragen von Elektrowerkzeugen mit dem Finger auf ELEKTROWERKZEUGE dem Schalter oder das Einschalten von Elektrowerkzeugen führt leicht zu Unfällen. WARNUNG • Entfernen Sie vor dem Einschalten des Lesen Sie alle Sicherheitshinweise und alle Elektrowerkzeugs jeden Einstellschlüssel oder Die Nichtbeachtung der... -
Seite 5: Gebrauch Und Pflege Von Akkuwerkzeugen
Deutsch den Betrieb des Elektrowerkzeugs beeinträchtigen Kettensägen kann dazu führen, dass sich Ihre könnten. Bei Beschädigung das Elektrowerkzeug Kleidung oder Ihr Körper in der Sägekette verfängt. Viele Unfälle vor Gebrauch reparieren lassen. • Halten Sie das Elektrowerkzeug nur an isolierten werden durch schlecht gewartete Elektrowerkzeuge Griffflächen fest, da die Sägekette mit verdeckt verursacht. -
Seite 6: Rückschläge Durch Den Bediener Vorbeugen
Deutsch • Nur Holz schneiden. Verwenden Sie die Kettensäge der Tiefenbegrenzerhöhe kann zu einem erhöhten nicht für nicht vorgesehene Zwecke. Zum Beispiel: Rückschlag führen. Verwenden Sie keine Kettensäge zum Schneiden von Kunststoff, Mauerwerk oder Nicht-Holz- ZUSÄTZLICHE Die Verwendung der Kettensäge für Baustoffen. -
Seite 7: Risikopegel
Deutsch Symbol Bedeutungserklärung SYM- BEZEICH- BEDEUTUNG NUNG Gleichstrom - Typ oder Charakte- ristik des Stroms. VORSICHT Kennzeichnet eine potenz- ielle Gefahrensituation, die, Vorsichtsmaßnahmen, die Ihre Si- wenn sie nicht vermieden cherheit betreffen. wird, zu leichten oder mit- telschweren Verletzungen Lesen und verstehen Sie alle An- führen kann. -
Seite 8: Führungsschiene Und Kette Montieren
Deutsch WARNUNG WARNUNG • Wenn Teile beschädigt sein sollten, verwenden • Wenn der Akkupack oder das Ladegerät Sie die Maschine nicht. beschädigt ist, ersetzen Sie den Akkupack oder das Ladegerät. • Wenn Sie nicht alle Teile haben, dürfen Sie die Maschine nicht in Betrieb nehmen. -
Seite 9: Maschine Starten
Deutsch 3. Stellen Sie sicher, dass Ihre linke Hand den • der Benutzer sich nicht im Gefahrenbereich vorderen Griff hält und Ihr Daumen dabei unter dem befindet, z.B. auf der Talseite des Bereichs. Griff ist. • die Fluchtwege, die sich nach hinten und diagonal hinter der Fällrichtung erstrecken, frei sind. -
Seite 10: Einen Stamm Ablängen
Deutsch 3. Unter Spannung stehende Äste von unten nach VORSICHT oben entasten. Verwenden Sie keine starken Lösungsmittel oder 4. Nutzen Sie die größeren unteren Äste als Stütze, Reinigungsmittel auf dem Kunststoffgehäuse oder den bis der Stamm geschnitten wird. Bauteilen. 11.8 EINEN STAMM ABLÄNGEN WARNUNG Abbildung 12-15. -
Seite 11: Wartung Der Führungsschiene
Deutsch Abbildung 16-19. 12.4 ZUGABE VON SCHIENEN- UND KETTENSCHMIERMITTEL 1. Spannkette. 2. Schärfen Sie die Schneidenecken mit einer 5/32" (4 Überprüfen Sie die Ölmenge in der Maschine. Wenn der mm) Durchmesser Rundfeile. Ölstand niedrig ist, fügen Sie Schienen- und Kettenschmiermittel wie folgt hinzu. 3. -
Seite 12: Fehlerbehebung
Deutsch FEHLERBEHEBUNG Problem Mögliche Ursa- Lösung Problem Mögliche Ursa- Lösung Der Motor läuft, Stellen Sie die Die Kette ist zu aber die Kette Kettenspannung fest gespannt. Die Führungs- Stellen Sie die dreht sich nicht. ein. Die Kette ist zu schiene und die Kettenspannung fest gespannt. -
Seite 13: Technische Daten
Deutsch Problem Mögliche Ursa- Lösung Problem Mögliche Ursa- Lösung Die Maschine Ziehen Sie die Der Motor läuft, Lassen Sie den startet nicht. Kettenbremse in aber die Kette Die Maschine Auslöser los und Die Kettenbrem- Richtung des schneidet nicht befindet sich im starten Sie die se ist ausgelöst. -
Seite 14: Garantie
(Die vollständigen Garantiebedingungen finden Sie auf • 2000/14/EG & 2005/88/EG der Website von Greenworks) Die Greenworks-Garantie beträgt 3 Jahre auf das Darüber hinaus erklären wir, dass die folgenden Teile, Produkt und 2 Jahre auf die Akkus (Käufer/ Klauseln von harmonisierten Normen verwendet wurden.
