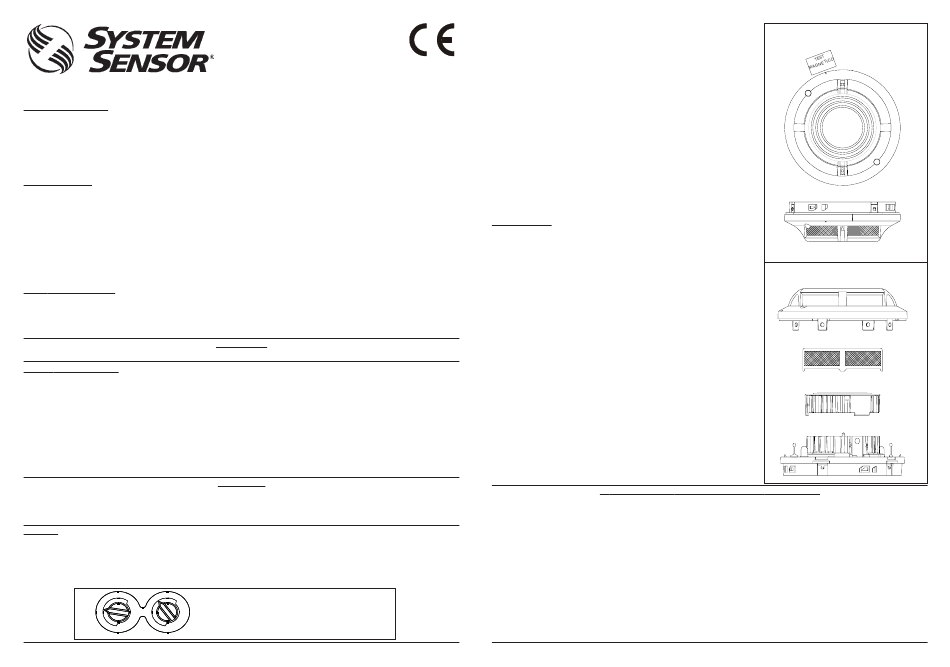

INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO DEL SENSOR DE
HUMO ÓPTICO ANALÓGICO DIRECCIONABLE MODELO 2251TEM
DESCRIPCIÓN GENERAL
Los sensores analógicos direccionables modelo 2251TEM disponen de un microprocesador que controla las señal del sensor fotoelectrico y la
señal del sensor de temperatura y a su vez realiza las comunicaciones como elemento direccionable analógico. Estos sensores se han diseñado
para la protección de zonas diáfanas y sólo deben conectarse a paneles de control que utilicen un protocolo de comunicaciones compatible,
direccionable y analógico para realizar la supervisión.
En cada sensor se iluminan dos diodos fotoemisores (LEDs) para que sean visibles desde cualquier punto. Se pueden enclavar o desenclavar
mediante una orden procedente de la central. Se puede disponer de un LED indicador remoto como accesorio opcional conectado a los
terminales de base estándar.
CARACTERÍSTICAS
Límites de tensión de funcionamiento:
de 15 a 32 Vdc
Máxima corriente en estado de reposo:
250 µA a 24 Vdc (sin comunicación)
Media máx.de corriente en reposo:
300 µA (comunicaciones cada 5 seg. con parpadeo del LED)
Corriente máxima de alarma (LED iluminado):
7 mA a 24 Vdc
Límites de humedad de funcionamiento:
Humedad relativa del 10% al 93%, sin condensar
Límites de temperatura de funcionamiento:
de -30°C a 80°C
Tempertura Nominal de activación:
58°C
Altura:
43 mm instalado en Base B501
Diámetro:
102 mm instalado en Base B501
Peso:
111 g
Este detector ha sido probado y homologado independientemente y certificado según EN54: 2000 parte 5 y 7 y CEA4021.
GUÍA PARA LA CONEXIÓN
Véanse las instrucciones de instalación suministradas con las bases conectadas si desea más detalles acerca del conexionado. Todas las bases
están dotadas de terminales de suministro eléctrico y un Indicador Remoto opcional.
NOTA: Todo el conexionado deberá cumplir la normativa y los reglamentos locales y nacionales aplicables.
NOTA: Verifique que todas las bases de sensor estén instaladas y que la polaridad del conexionado en cada base sea la correcta.
Desconecte el suministro eléctrico de lazo antes de instalar los sensores.
INSTALACIÓN DEL SENSOR
1.
Fije la dirección del sensor (véase Figura 1) mediante un destornillador de hoja plana para girar los selectores de dirección y seleccione el
número deseado del 01 al 99. Anote la dirección sobre la etiqueta situada en la base.
2.
Coloque el sensor en la base y gírelo presionando suavemente en sentido de las agujas del reloj hasta que éste se encuentre en la posición
correcta.
3.
Siga girando el sensor hasta que quede bien acoplado.
4.
Tras haber instalado los detectores, conecte la alimentación a la central de incendios.
5.
Pruebe el sensor según se indica en el epígrafe PRUEBAS.
6.
Rearme el detector en el panel de control del sistema.
Opción de seguridad Antimanipulaciones
El modelo 2251TEM dispone de una opción que, si se utiliza, impide que se extraiga el sensor si no es mediante el uso de herramientas. Para
hacer uso de esta opción consulte las instrucciones de instalación de la base del detector.
Los protectores para el polvo ayudan a proteger las unidades durante el transporte y en su instalación inicial. No se pretende que
ofrezcan protección total contra todo tipo de contaminación, por lo que antes de iniciarse cualquier trabajo de construcción,
decoración u otra actividad causante de polvo, los detectores deben ser retirados. También se debe extraer esta protección antes de
la puesta en marcha del sistema.
PRUEBAS
Los detectores deben probarse tras su instalación y seguir un mantenimiento periódico. No obstante, antes de realizar las pruebas, notifique a las
autoridades competentes que el sistema de detectores de humo está realizando tareas de mantenimiento y que permanecerá temporalmente
fuera de servicio. Desactive la zona o el sistema que está llevando a cabo el mantenimiento para evitar alarmas no deseadas.
6 7
8
7
8
9
6
9
5
5
4
4
Figura 1: Conmutador rotario de direcciones decádicas
3
3
2
2
1
1
0
0
TENS
ONES
DECENAS
UNIDADES
D600-06-00
ADVERTENCIA
PRECAUCIÓN
Asimismo, compruebe que los LEDS parpadean (si el parpadeo de los leds está
habilitado en la central). De lo contrario, significa que el sensor ha perdido el suministro
eléctrico (compruebe el conexionado). Si el sensor está defectuoso, devuélvalo para su
reparación.
0832
Pruebe los sensores de la forma siguiente:
0832-CPD-0043
Prueba Magnética
1.
Utilice bien un aerosol con humo o un test de detectores que genere humo artificial
para probar el detector. Inyecte el humo en la cámara del detector utilizando el
humo de pruebas tal y como recomienda el fabricante y asegúrese que este
presente hasta que aparezca la señal de alarma.
2.
El LED rojo de alarma deberá activarse en 30 segundos indicando la condici'on de
alarma e indicando la señal de test de alarma en la central
Método de aire directo
1.
Dirija el aire caliente directamente al sensor. Mantenga alejado la fuente calor
unos 15 cm para prevenir daños en la cubierta durante la prueba.
2.
Los LEDs del sensor deberán encenderse cuando la temperatura en el detector
alcance los 58°C. Si los LEDs no se activan, comprueba que el sensor el cableado
de la base y que el sensor se encuentra alimentado.
3.
Rearme el sensor desde la central de control.
Si el sensor falla en estas pruebas, deberá devolverse para su reparación.
MANTENIMIENTO
Antes de limpiar los equipos, avise al personal responsable que se está realizando el
mantenimiento del sistema y que éste permanecerá momentáneamente fuera de
servicio. Anule los equipos sobre los cuales va a realizar el mantenimiento para
prevenir alarmas no deseadas.
1.
Extraiga el sensor que vaya a limpiar.
2.
Extraiga la tapa del sensor. Utilice un destornillador plano y pequeño para
desplazar las cuatro lengüetas que sujetan la tapa. Tenga precaución no dañar los
termistores (ver Figura 3)
3.
Limpie cuidadosamente la parte exterior de la pantalla de protección sin extraerla.
4.
Extraiga la pantalla protectora del sensor. Estire de la pantalla hasta separarla de la
cámara del sensor. Existen pantallas protectoras de recambio.
5.
Extraiga la tapa de la cámara tirando de ella lentamente para separarla de la
cámara sensora evitando dañar los termistores.
6.
Utilice un aspirador o compresor de aire para eliminar las partículas de polvo y
suciedad de la cámara del sensor y de su tapa.
7.
Vuelva a instalar la tapa de la cámara haciendo coincidir la flecha de la tapa con la
flecha impresa en la placa de circuito. Gire la tapa sobre la cámara presionando
suavemente hasta que se coloque en su sitio.
8.
Vuelva a instalar o sustituya la pantalla de la cámara sensora girando la pantalla
sobre la cámara hasta que las lengüetas encajen en la base de la cámara y la parte
superior de la pantalla coincida con la parte superior de la cámara.
9.
Vuelva a instalar la tapa del sensor. Utilice las lengüetas de la tapa y los LEDS para
alinear la tapa con el sensor. Encaje la tapa en su sitio.
10.
Cuando finalice la limpieza de todos los sensores, vuelva a conectar los equipos y
compruebe su funcionamiento tal y como se describe en el procedimiento de
prueba.
El detector multicriterio 2251TEM está diseñado para activar e iniciar acciones de emergencia, pero sólo lo hará si se emplea conjuntamente
con otros equipos. Los detectores de humo no funcionarán sin suministro eléctrico.
Los detectores 2251TEM no detectarán incendios que se inician en un lugar donde el humo o la temperatura no llegue a los
detectores. Puede que el humo o la temperatura procedente de chimeneas, paredes o tejados o al otro lado de puertas cerradas no llegue al
detector de humo y no dispare la unidad.
Un detector no podrá detectar un incendio que se esté produciendo en otra planta del edificio. Por esta razón, los detectores se deben
colocar en todas las plantas del edificio.
Los detectores también tienen ciertas limitaciones de detección. En general, no se espera que los detectores indiquen avisos incipientes de
fuegos de practicas de fuego inadecuadas, explosiones violentas, escapes de gas, almacenamiento inadecuado de llíquidos combustibles como
disolventes de limpieza, u otros materiales peligros. Los detectores de humo utilizados en condiciones ambientales donde la velocidad del viento
es muy elevada podrán no disparar alarmas debido a la dilución de las densidades de humo originadas por frecuentes y rápidos cambios de aire.
Además, en condiciones medioambientales donde es frecuente una velocidad de aire bastante alta, se incrementa la contaminación por
presencia de polvo, y se requiere entonces realizar las tareas de mantenimiento del detector con mayor frecuencia.
Los detectores de humo tiene una duración limitada. Los detectores de humo contienen componentes electrónicos. A pesar de que los
detectores se fabrican para que duren más de diez años, cualquiera de sus componentes podría fallar en cualquier momento. Por lo tanto, pruebe
su sistema de detectores de humo como mínimo cada seis meses. Limpie y cuide los detectores de humo de forma periódica. El mantenimiento
del sistema de detección instalado reducirá notablemente los riesgos de malfuncionamiento.
3
Pittway Tecnologica S.r.l., Via Caboto 19/3, 34147 Trieste, Italy
Figura 2: Posicionamiento del test magnético
Figura 3: Sensor con cubierta extraida
TERMISTOR
ADVERTENCIA - LIMITACIONES DE LOS DETECTORES DE HUMO
CUBIERTA
DEL SENSOR
PANTALLA
DEL SENSOR
MONTAJE DE
LA CÁMARA
EXTERIOR
CÁMARA OPTICA
SENSIBLE
© System Sensor 2006
I56-0897-003
