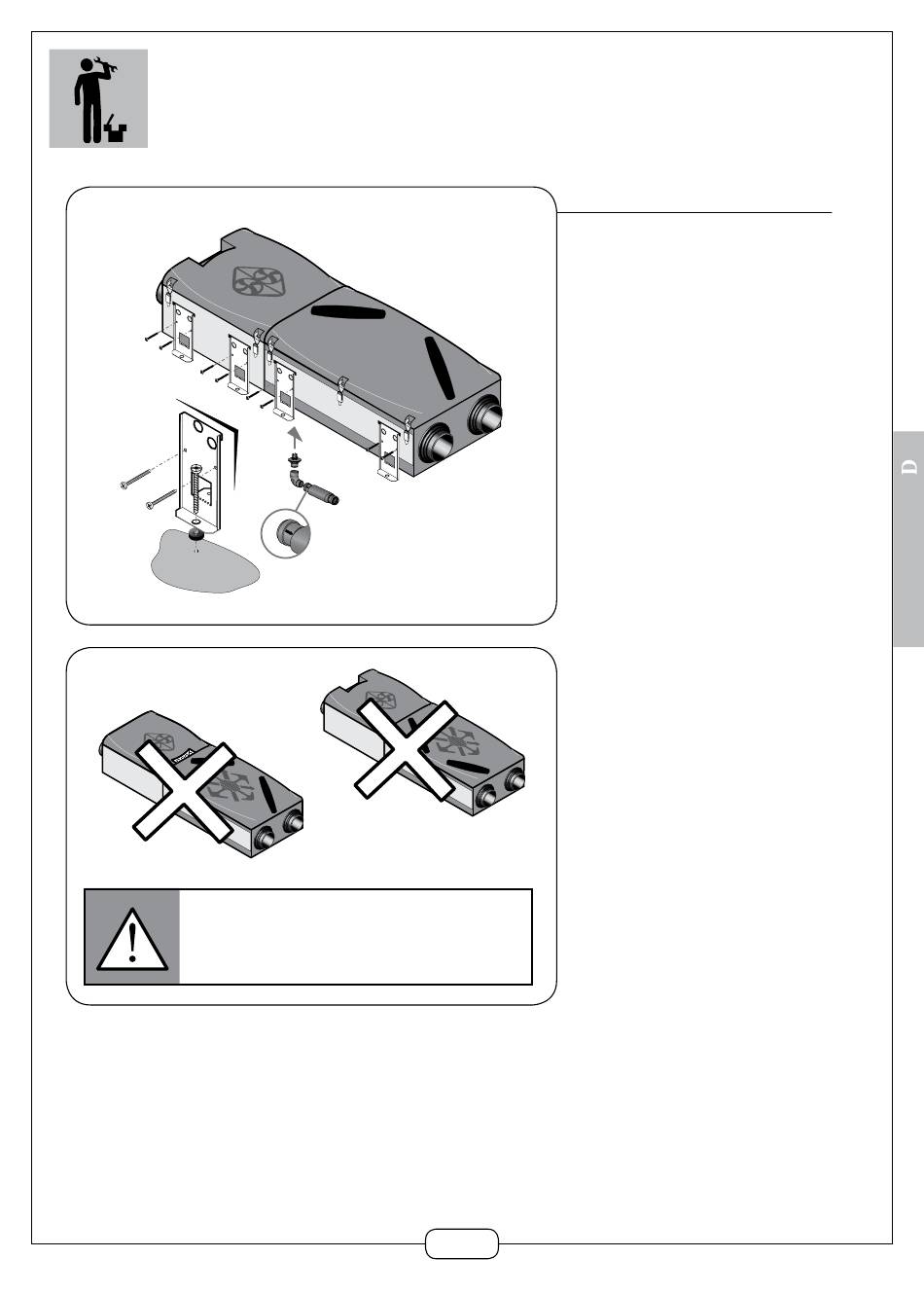

BODENMONTAGE
Falsche Montage
Unabhängig davon, ob die Montage als
Einheit oder getrennt erfolgt, müssen die
richtigen Anschlüsse der Geräte miteinander
verbunden werden.
45
Bodenmontage
• Notwendiges Zubehör: je Modul 1
Bodenbefestigungs-Set (Art.-Nr. 11023144)
• Befestigungswinkel an den Seiten der
Gehäuse befestigen
• Kondensatablaufbogen in den Deckel des
Wärmetauschermoduls einschrauben
und mit Rohrleitungen über das Gehäuse
hinaus führen
• Befestigungswinkel im Boden mit Dübel
und Schrauben fixieren. ACHTUNG:
Schwingungsdämpfer zwischen Boden
und Winkel integrieren.
• Der Elbogen auf dem Stutzen kleben
• Flachsifon in dem Elbogen einfügen. Dieser
Sifon fonctionniert ohne Wasser. Wasser
Aussfließen Richtung beachten (Pfeil)
• Die Abwasserleitung ist dicht auszuführen
und darf nicht unter atmosphärischem
Druck stehen
