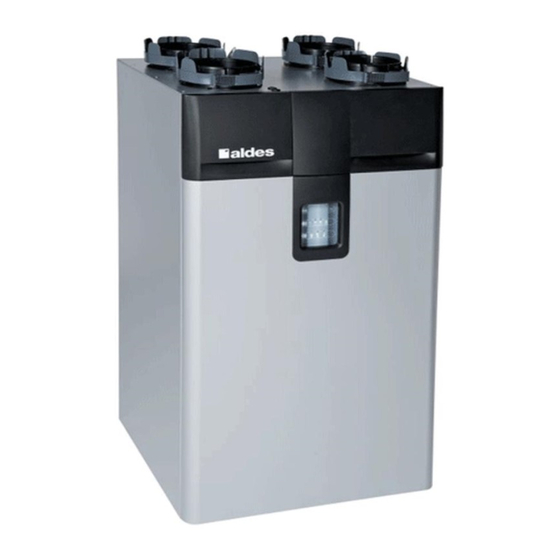

aldes Cube 300 Montageanleitung
Komfortlüftung mit wärmerückgewinnung micro-watt
Vorschau ausblenden
Andere Handbücher für Cube 300:
- Bedienungsanleitung (14 Seiten) ,
- Montageanleitung (120 Seiten) ,
- Bedienungsanleitung (31 Seiten)
Verwandte Anleitungen für aldes Cube 300
Inhaltszusammenfassung für aldes Cube 300
- Seite 49 Montageanleitung Cube 300 und 370 micro-watt Komfortlüftung mit Wärmerückgewinnung www.aldes.com...
- Seite 50 INHALT 1. ALLGEMEINES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S.52 1 .1 Symbole .
- Seite 51 5. ERSTINBETRIEBNAHME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 .1 Wichtige Kontrollen vor der Inbetriebnahme .
-
Seite 52: Allgemeines
Seitenangaben. Querverweise auf andere Anleitungen oder andere Seiten in dieser Anleitung . 1.2 Allgemeine Informationen Danke dafür, dass sich sich für ein Produkt von ALDES entschieden haben . Wir empfehlen Ihnen, dieses Handbuch aufmerksam durchzulesen, und die Anweisungen gewissenhaft zu befolgen, um einen korrekten Betrieb des Gerätes zu gewährleisten. -
Seite 53: Betrieb
1 .4 .3 Betrieb • Wenden Sie sich im Falle einer Fehlfunktion bitte an eine Fachkraft. • Führen Sie keine Fremdkörper in die Lufteinlass- und Auslassgitter ein. • Der Luftstrom darf durch nichts beeinträchtigt werden. • Steigen Sie nicht auf das Anlagengehäuse. •... -
Seite 54: Transport Und Lagerung
1.5 Transport und Lagerung Überprüfen Sie die Anlage bei deren Lieferung und halten Sie sämtliche Abweichungen vom ausgehändigten Lieferschein fest . Entfernen Sie das Halteband vom Produkt . Nehmen Sie es aus der Kartonverpackung . Befestigungswinkel für Der Cube wird mit dem das Produkt folgenden Zubehör ausgeliefert: 4 Stutzen... -
Seite 55: Funktionsprinzipien
2. FUNKTIONSPRINZIPIEN 2.1 Komfortlüfter mit Wärmerückgewinnung In einem Komfortlüfter mit Wärmerückgewinnung wird die Luft mechanisch erneuert, indem sie in den Wohnraum abgegeben, und aus den Nutzräumen (Badezimmer, Küche, WC und Lagerräume) abgezogen wird. Die über die Gitter in den Feuchträumen abgezogene vebrauchte Luft wird durch einen Wärmetauscher geführt, bevor sie in die Außenluft abgegeben wird. -
Seite 56: Beschreibung
3. BESCHREIBUNG 3.1 Technische Daten Cube 370 Cube 300 Gehäuse RAL 9006 Blech RAL 9006 Blech Interne Bauteile Tauscher Styropor Styropor Aufbau der Wärme- Motoren Micro-watt mit Wärmeschutz Micro-watt mit Wärmeschutz rückgewinnungs- F7 für Frischluft: 270 x 240 x 48 F7 für Frischluft: 270 x 240 x 48... -
Seite 57: Abmessungen
3.3 Abmessungen Ø 160 Ø DN 32, Siphon mit mindestens 50 mm . Nötiger Freiraum für den Zugriff auf die Filter . Gewicht: 43 kg (Cube 370) / 42 kg (Cube 300) . -
Seite 58: Installation
4. INSTALLATION 4.1 Aufstellungsort • Der Raum darf keinen Gefriertemperaturen ausgesetzt sein und, wenn möglich, in einem beheizten Bereich liegen, um optimale Wärmeleistungen zu bieten. • Ein Wohnraum (Lagerraum) ist einem Dachboden vorzuziehen. • Mindestbreite der Eingangstür in den Raum: 63 cm. •... - Seite 59 Montage des Produkts: • Befestigen Sie die Platine mit geeigneten Dübeln und Schrauben an der Wand (die befestigte Platine muss eine Last von 120 kg tragen können). 298,3 • Hängen Sie die Anlage auf die Platine. VUE ARRIERE SUPPORT MURAL Prüfen Sie, ob die Anlage stabil und waagrecht hängt .
-
Seite 60: Luftanschluss
4.3 Luftanschlüsse Art der Luftkanäle Das Produkt kann mit unterschiedlichen Kanalsystemen verwendet werden: • Algaine Leitungen (zumindest 50 mm Dämmstoff verwenden, wenn die Anlage in einem ungeheizten Bereich aufgestellt wird) . • Steife Leitungen Minigaine (nur in geheizten Bereichen). • Halbsteife Leitungen Minigaine (nur in geheizten Bereichen). Empfehlungen zum Montieren der Leitungen: •... -
Seite 61: Zirkulationsfreiraum
Zirkulationsfreiraum Für eine korrekte Luftzirkulation ist unter den Türen ein Spalt von 1 cm freizulassen (oder Schutzgitter anzubringen), 2 cm in der Küche, falls nur eine Tür vorhanden ist. Anschluss an die Anlage Auslass am Dach Ø 160 Kanäle Abluft- gitter AWA 251 Gitter... -
Seite 62: Stromanschluss
4.4 - Stromanschluss 230V Anschluss . Netzanschluss Verfügbare Die Anlage ist von einer Fachkraft unter Anwendung Kabellänge: 1 m der landesüblichen Standards zu verkabeln. Das beigestellte Kabel ist über eine dichte Anschlussdose (nicht beigestellt) ans Netz anzuschließen. Kabelquerschnitt: 3 x 1 .5 mm Stromnetz: 230 V einphasiger Wechselstrom. -
Seite 63: Vorheizbatterie: Option
Den Druckknopf an den ‘Küchenschalter’ Anschluss anschließen (Polung unerheblich). Querschnitt: 0 .25 bis 1 .5 mm Spezialanschlüsse für ‘BUS Gitter’ Falls ein Busgitter verwendet wird, muss dieses über einen Niederspannungsanschluss mit der Wärmerückgewinnungseinheit verbunden werden . Querschnitt: 0 .25 bis 1 .5 mm Die Elektronikkarte freilegen . -
Seite 64: Kondensatableitung
4.5 Kondensatableitung Vor Inbetriebnahme muss das Produkt über einen Siphon mit einem PVC Ablassrohr im Durchmesser 32 verbunden werden: • Verwenden Sie einen Siphon mit zumindest einem 50 mm Behälter, oder einen Flachsiphon. • Tauchen Sie den Siphon ins Wasser, bevor Sie ihn an das Produkt anschließen (außer den Flachsiphon). •... -
Seite 65: Erstinbetriebnahme
5. ERSTINBETRIEBNAHME 5.1 Wichtige Kontrollen vor der Inbetriebnahme Überprüfen Sie die folgenden Punkte, bevor Sie den Strom einschalten: • Vergewissern Sie sich, dass das Stromkabel nicht beschädigt ist. • Überprüfen Sie die Versorgungsspannung und die korrekte Position des Nullleiters. • Die Anlage muss geerdet sein. •... -
Seite 66: Werkseinstellungen
5.3 Werkseinstellungen Dauerstrom Konstant- Modus Modus druck Die Anlage ist standardmäßig folgendermaßen Geschwindigkeit 1 eingestellt: Geschwindigkeit 2 Geschwindigkeit 3 Geschwindigkeit 4 5.4 Einstellungen anpassen Schalten Sie die Anlage ein . Manchmal kann es 30 Sekunden bis 1 Minute dauern, bis die Motoren anlaufen . 1 . -
Seite 67: Betrieb
6. BETRIEB Die Benutzer-Tastatur kann zum Ändern von 2 Parametern verwendet werden: Lüftungs- durchsatz Komfort- Modus 6.1 Den Luftvolumenstrom anpassen 1 . Abwesenheitsmodus (Geschwindigkeit 1): bei einer Abwesenheit vom Haus über einen längeren Zeitraum hinweg (Urlaub) zu verwenden - zeitlich nicht gemessen. Der Abwesenheitsmodus verringert den Luftvolumenstrom und hält ihn auf einem Mindestniveau . -
Seite 68: Wartung
7. WARTUNG Die Cube HRV Lüftungsanlage kann nur dann wirksam arbeiten und die gewünschte Leistung erbringen, wenn sie korrekt gewartet wird . 7.1 Filtertausch Wir empfehlen, die Filter EINMAL oder ZWEI MAL pro Jahr zu tauschen, oder sobald die "FILTER" Leuchte auf der Tastatur aufleuchtet . -
Seite 69: Luftleitung, Abdeckhaube Und Frischluftgitter
7.3 Luftleitung, Abdeckhaube und Frischluftgitter Vergewissern Sie sich, dass die Einlass- und Auslassgitter nicht verlegt sind . Bei Bedarf reinigen . 7.4 Reinigen des Wärmetauschers Wir empfehlen Ihnen, den Wärmetauscher alle zwei Jahre zu reinigen. Schalten Sie die Anlage aus . 1/ Die rechte Filterabdeckplatte 2/ Die Abdeckplatte der Elektronikkarte abnehmen, indem man die abnehmen, indem man auf die... -
Seite 70: Fehlersuche
- Falscher Kontakt mit dem BUS Link . - Warten Sie vor dem Einschalten etwa 30 Sek . bis läuft nicht an - Wartezeit zu kurz. 1 Minute zu. 9. ERSATZTEILE Cube 370 Cube 300 Reparatur Beschreibung Code Ersatz- filterpack 11023221... -
Seite 71: Garantie
10. GARANTIE 10.1 Allgemeine Garantiebestimmungen Lesen Sie bitte die allgemeinen Verkaufsbedingungen auf unserer Website www .aldes .fr durch . Die Anlage ist von einer qualifizierten Fachkraft entsprechend allen geltenden Vorschriften, Standards und Empfehlungen zu installieren, die in den Anleitungen angeführt sind. Die Anlage ist normal und regelkonform zu verwenden und von einer Fachkraft zu warten. - Seite 72 www.aldes.com...
