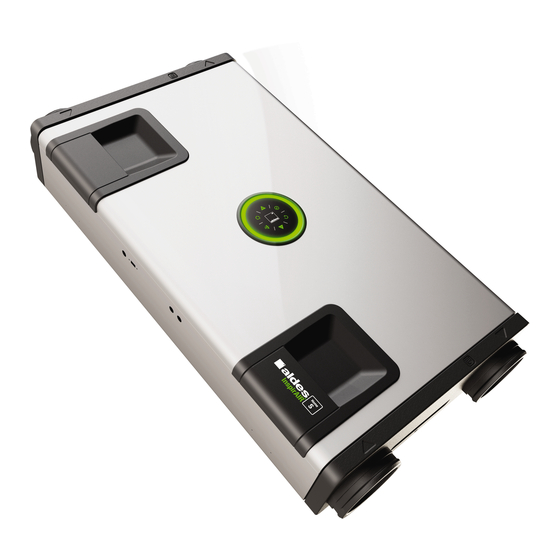

aldes InspirAIR Side Installations- Und Wartungsanleitung
Vorschau ausblenden
Andere Handbücher für InspirAIR Side:
- Installationsanleitung (2 Seiten) ,
- Benutzerhandbuch (30 Seiten) ,
- Benutzerhandbuch (20 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für aldes InspirAIR Side
Inhaltszusammenfassung für aldes InspirAIR Side
- Seite 1 InspirAIR ® Installations- und Wartungsanleitung Side www.aldes.com...
- Seite 2 1. EINFÜHRUNG 1.1. Baureihentabelle Désignation / Designation / Bezeichnung Réf. / Ref. / / Omschrijving / Denominación / Art. Descrizione InspirAir Side 150 Pro 370000 InspirAir Side 240 Pro 370002 InspirAir Side 370 Pro 370004 InspirAir Side 150 Pro 370001...
- Seite 3 1.2. Verpackungsinhalt InspirAir ® Side Premium 150 InspirAir ® Side Premium 240 / 370 InspirAir ® Side Classic 150 / 240 / 370...
- Seite 4 2. ALLGEMEINES 2.1. Beschreibung ® InspirAir Side 240/370 ® InspirAir Side 150 * Accessoire / Accessory / Zubehör / Accessoire / Accesorio / Accessorio Classic, Classic Modbus & Premium Gebläse gegen den Uhrzeigersinn Gebläse im Uhrzeigersinn Elektronikkartenkasten Wärmetauscher Bypass Feinstaubfilter Bakterienfilter* Pollenfilter* Staubfilter...
- Seite 5 2.2. Abmessungen InspirAir Side Premium / Classic 240 1150 1257 Ø 160 ® InspirAir Side Premium / Classic 370 1150 1257 Ø 160 ® InspirAir Side Premium / Classic 150 1070 1150 Ø 160 ®...
- Seite 6 Conduits rigides ou flexibles D.160 recommandés jusqu’au caissons de répartition Pièges à son de type Aldes Octa D.160 recommandés pour les 2 flux poussés de la machine (situés à l’avant ). Chaque pièce principale doit comporter une bouche de soufflage pour Recommandation de mise en œuvre...
- Seite 7 Conduits rigides ou flexibles D.160 recommandés jusqu’au caissons de répartition Pièges à son de type Aldes Octa D.160 recommandés pour les 2 flux poussés de la machine (situés à l’avant ). Chaque pièce principale doit comporter une bouche de soufflage pour Recommandation de mise en œuvre...
- Seite 8 3. MONTAGE Torx 20 3.1. Empfehlungen 50°C 7°C MINI MINI Kg/m Kg/m...
- Seite 9 > 50 cm > 50 cm > 1 m > 50 cm > 50 cm > 50 cm...
- Seite 10 3.2. Einbaupläne m i n 5 3 5 100 mm mini. 100 mm mini. m i n m i n 5 3 5 5 3 5 100 mm mini. 100 mm mini. m i n 5 3 5 InspirAir ® Side 150 &...
- Seite 11 3.4. Einbau an der Decke mit Traggestell MINI Kg/m 3’.
- Seite 12 3.5. Einbau an der Wand mit Traggestel MINI Kg/m 3’.
- Seite 13 3.6. Einbau an der Decke mit Winkeln MINI Kg/m...
- Seite 14 3.7. Einbau an der Wand mit Winkeln MINI Kg/m...
- Seite 15 4. LUFTTECHNISCHE ANSCHLÜSSE InspirAir ® Side 240 & SC370 InspirAir ® Side 150 Ø 160 11098163 11023209 11023209 11098163 Ø 160...
- Seite 16 300 mm x 300 mm min. 300 mm x 300 mm min. Ø 160 mm Ø 160 mm min. Ø 160 mm min. EN DE Die Zufuhr von Frischluft und der Abzug von Abluft sind auf zwei verschiedenen Mauerflächen oder in einem Abstand von mindestens 8 Metern anzubringen, um einen Kreislauf zu vermeiden.
- Seite 17 5. KONDENSATANSCHLUSS InspirAir ® Side 240 & 370 Ø 20 int. Ø 32 Ø 20 int. Ø 32 Ø 20 int. Ø 20 int. Ø 32 Ø 32 Ø 20 int. Ø 32...
- Seite 18 ® InspirAir Side 150 Ø 32 int. Ø 32 Ø 32 int. Ø 32 Ø 32 int. Ø 32 int. Ø 32 int. Ø 32 Ø 32 Ø 32 int. Ø 32...
- Seite 19 6. EINBAU DER PERIPHERIEGERÄTE 6.1. Anschluss der Elektronikkarte Aldes Connect ALDES CONNECT 11023386...
- Seite 20 ® InspirAir Aldes Connect ALDES CONNECT 11023386 Artikel bereist inkludiert...
- Seite 21 6.2. Elektronikkarte InspirAir ® Side Premium & Classic Modbus 10 V 10 V 10 V 10 V Eingang 0-10 V Druckknopf IBUS Modbus Abluft- elemente Serie 80 11023065 11015490 11023225...
- Seite 22 6.3. Entfrostungsverwaltung • Standardmodus (Switch 1 auf off) - Mit BCA: Entfrostung durch Vorheizregister - Ohne BCA: Freigabe Ungleichgewicht • Passivhaus-Modus (Switch 1 auf on) - Mit BCA: Entfrostung durch BCA - Ohne BCA: verboten. Störungscode „keine BCA vorhanden“...
- Seite 23 7. PARAMETRIERUNGEN InspirAir ® Side Premium 150 / 240 / 370...
- Seite 24 JAHRE/JAAR ANNI/AÑOS Feinstaubfilter Bakterienfilter* VOC-Filter* Pollenfilter Staubfilter (1)(2) * Accessoire / Accessory / Zubehör / Accessoire / Accesorio / Accessorio Classic Premium InspirAir Side 150 Pro 370013 370012 370016 370014 370015 InspirAir Side 240 Pro 370022 370021 370025 370023 370024...
- Seite 25 8.2. Wärmetauscher ANS/YEARS JAHRE/JAAR ANNI/AÑOS...
- Seite 26 InspirAir ® Side 240/370...
- Seite 27 InspirAir ® Side 150 max 1,2 Nm • Den Wärmetauscher mit dem Staubsauger reinigen.
- Seite 28 8.3. Instandhaltung • Nicht versuchen, Ihr Gerät selbst zu reparieren. • Dieses Gerät enthält keine Teile, die geeignet wären, vom Benutzer selbst repariert zu werden. • Die Entfernung von Abdeckungen kann Sie gefährlichen elektrischen Spannungen aussetzen. • Die Unterbrechung der Stromversorgung reicht keinesfalls aus, um Sie gegen elektrische Schläge zu schützen (Kondensatoren). •...
- Seite 29 9. MODBUS 9.1. Allgemeine Daten Übertragungsgeschwindigkeit Parität Stop Slave-Adresse InspirAir Side 115 200 even RS485 ® 10 V 10 V 10 V 10 V...
- Seite 30 Wohnungslüftung mit Wärmerückgewinnung Inspir’AIR Side 150 - 240 - 370 ® Handelsmarke des Lieferanten Aldes Aldes Aldes Bezeichnung InspirAir Side 150 InspirAir Side 240 InspirAir Side 370 370000 370002 370004 Artikel-Nr. 370001 370003 370005 Energieklasse - Durchschnittliches Klima Durchschnittliches Klima - SEC - Spezifischer...
- Seite 32 www.aldes.com...
