MONTAGE
Falsche Montage
Unabhängig davon, ob die Montage als
Einheit oder getrennt erfolgt, müssen die
richtigen Anschlüsse der Geräte miteinander

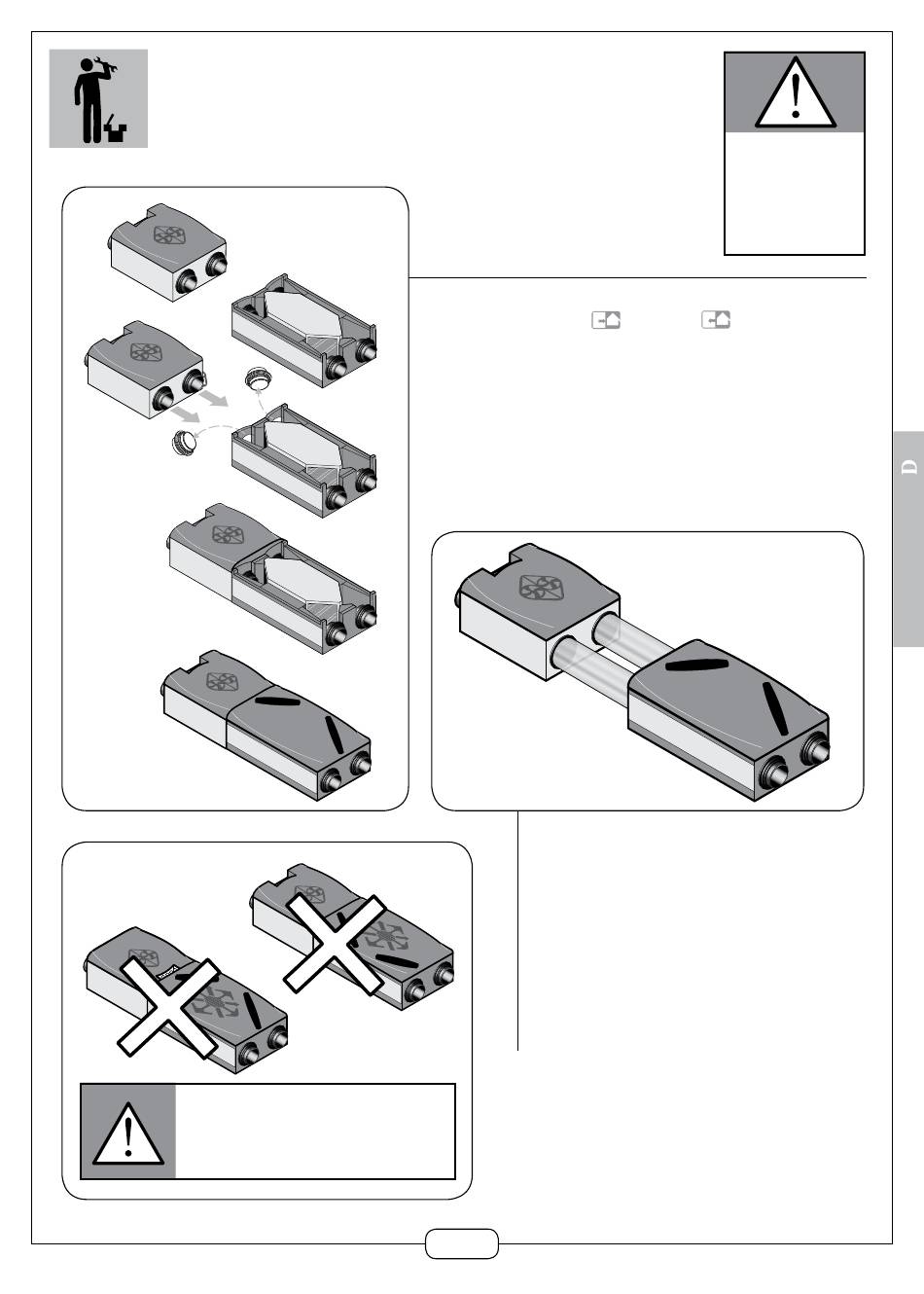

Montage als Horizontal-Einheit
• Die Stutzen für Außen-
• Die Dichtungen von den Stutzen entfernen und auf die Stutzen
• Gehäuse zusammenstecken.
• Die Gehäuse können mit einander verschraubt werden. Dazu liegen
• Ausrichtung der Gehäuse überprüfen.
verbunden werden.
vom Wärmetauschergehäuse abziehen.
der Ventilatoreinheit ziehen (Achtung: Auf die richtige
Anschluss-Seite achten!).
dem Gerät 2 Befestigungslaschen bei, mit denen die Gehäuse seitlich
verbunden werden können.
Montage als horizontal, getrennt
• Ventilatormodul und Wärmetauschermodul
können in getrennten Räumen installiert werden.
Dies kann bei Platzmangel notwendig werden.
So zum Beispiel kann das Ventilatormodul im
Technikraum installiert werden.
• Zur Vermeidung von Körperschall-Übertragung
sind für jeden Anschluss flexible Leitungen
oder (Segeltuch)Stutzen zu verwenden. Weitere
Leitungsführung in starren Leitungen ausführen
(Vermeidung von zu hohem Druckverlust)
43
Bei der
Montage auf die
richtige Lage der
Gehäuse achten
(s. Aufkleber an
den Stutzen)
und Fortluft
