DECKENMONTAGE
Das notwendige Zubehör zur Deckenmontage liegt den Geräten bei:
• Befestigungswinkel
• Schwingungsdämpfer zur Körperschallentkoppelung
• Kondensatablaufwinkel (DN 32) zum Anschluss von HT-Rohren
• Optional: Deckenbefestigungs-Set. Bestehend aus 4 Gewindestangen, Unterlegscheiben und Dübeln.
Pro Modul 1 Set vorsehen (Art.-Nr. 11023117)
Montage:

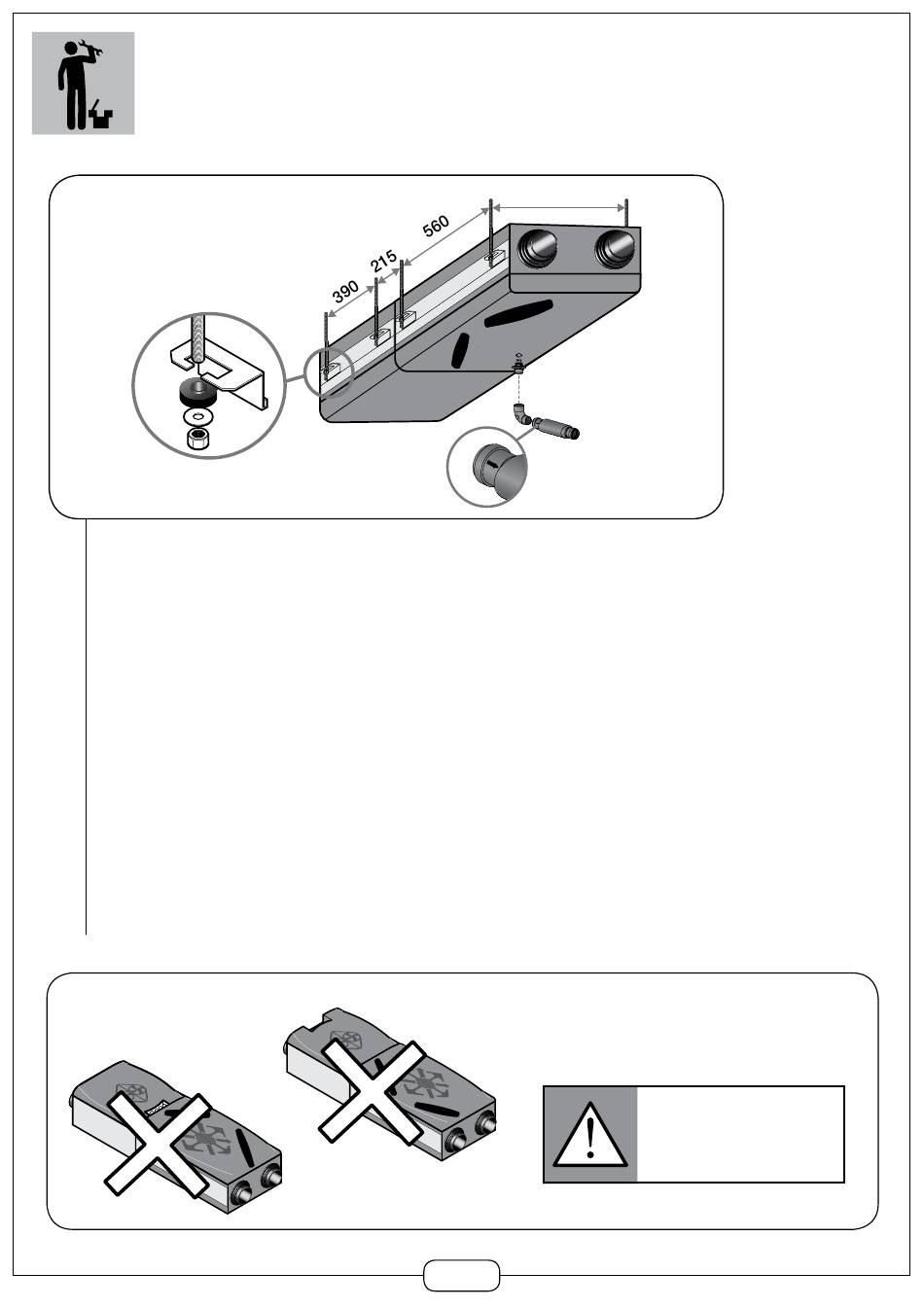

• Bohrungen gemäß Abbildung durchführen
• Dübel einsetzen
• Gewindestangen einschrauben
• Gerät in Position setzen
• Schwingungsdämpfer und darunter die Zwischenlegscheibe aufschieben
• Mit Schrauben fixieren. Auf Abstand zur Decke achten
• Kondensatablaufbogen in den Deckel des Wärmetauschermoduls einschrauben
• Der Elbogen auf dem Stutzen kleben
• Flachsifon in dem Elbogen einfügen. Dieser Sifon fonctionniert ohne Wasser. Wasser Aussfließen
Richtung beachten (Pfeil)
• Die Abwasserleitung ist dicht auszuführen und darf nicht unter atmosphärischem Druck stehen
Falsche Montage
620
44
Unabhängig davon, ob die Montage als
Einheit oder getrennt erfolgt, müssen
die richtigen Anschlüsse der Geräte
miteinander verbunden werden.
