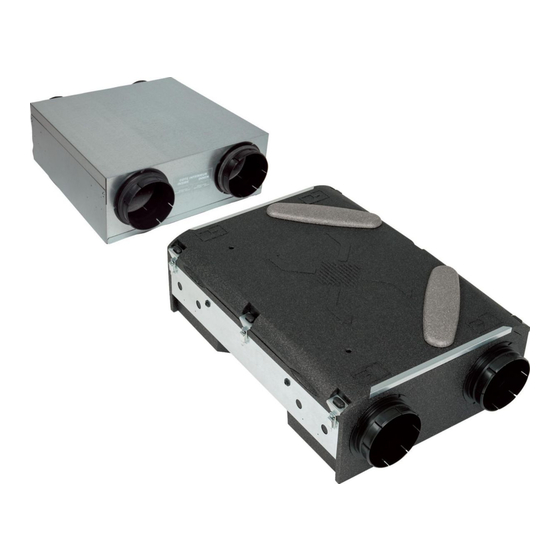

aldes Dee Fly Compact Montaganleitung Und Benutzungsempfehlungen

Lüftungssystem mit wärmerückgewinnung
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 38

Quicklinks

Diese Anleitung herunterladen
et conseils d'utilisation
VMC double flux Dee Fly Compact Hygro
GB Assembly Instructions and Operating Manual
D
Montaganleitung und Benutzungsempfehlungen
NL
Montagehandleiding en gebruiksadvies
SP
Manual de Montaje y consejos de utilización
N o t i c e d e M o n t a g e
........................................................................................... p. 38
www.aldes.com
............................................................................ p. 20
................................................. p. 72
.......................................... p. 90
......... p. 54
Inhaltsverzeichnis
loading

Verwandte Anleitungen für aldes Dee Fly Compact

Inhaltszusammenfassung für aldes Dee Fly Compact

  • Seite 1: Inhaltsverzeichnis

    N o t i c e d e M o n t a g e et conseils d’utilisation VMC double flux Dee Fly Compact Hygro GB Assembly Instructions and Operating Manual Dee Fly Compact HRV System ................p. 20 Montaganleitung und Benutzungsempfehlungen Lüftungssystem mit Wärmerückgewinnung...

  • Seite 38: Lüftungssystem Mit Wärmerückgewinnung

    Sie enthält wichtige Hinweise zur Sicherheit, zum Betrieb und zur Wartung der Anlage. Bei Problemen wenden Sie sich bitte an Ihren Installateur oder Händler. Zwecks weiterer Angaben: www.aldes.com ALDES behält sich das Recht vor, im Zusammenhang mit dem technischen Fortschritt Änderungen vorzunehmen.

  • Seite 39: Allgemeines

    ALLGEMEINES Das Funktionsprinzip Wärmetauscher, bevor sie ins Freie abgeführt wird. Frische DeeFLY ist ein modulares Zu- und Abluftsystem mit Außenluft wird vom selben Ventilatormodul angesaugt und hocheffi - zienter Wärmerückgewinnung mit bis zu 90% durchströmt ebenfalls das Wärmetauschmodul. Hierbei wird der warmen Abluft Energie entzogen und an die frische Wirkungsgrad.

  • Seite 40: Technische Merkmale

    TECHNISCHE MERKMALE Mabe Ventilatormodul Gewicht: 17 kg Mabe Wärmetauschermodul: Version ohne By-Pass Gewicht: 13 kg Mabe Wärmetauschermodul: Version mit By-Pass Gewicht: 14 kg...

  • Seite 41: Sicherheitsbestimmungen

    Spezifikation des Ventilatormoduls Anwendungsbereich • Gehäuse aus Metall Das Wärmerückgewinnungssystem DeeFLY hygro kann bis zu • Innenverkleidung aus expandiertem Polypropylen 5 Ablufträume (z. B. Bad, Küche, WC, Hauswirtschaftsraum) entlüf- • Mikrowatt Ventilatoren: 2 EC Ventilatoren mit ten und bis zu 6 Wohnräume (z. B. Wohn-, Schlaf-, 3 Betriebsdruckstufen Kinder- und Gästezimmer) mit Frischluft versorgen.

  • Seite 42: Vorbereitung Der Installation

    VORBEREITUNG DER INSTALLATION Anschlussstutzen Die Gehäuse sind mit je vier Anschlussstutzen in Ø 160 mm versehen. Außenluft (AUL) Zuluft (ZUL) Fortluft (FOL) Abluft (ABL) Zur Vermeidung von Körperschall-Übertragung sind für jeden Anschluss flexible Leitungen oder (Segeltuch)Stutzen zu verwenden. Für den Zugang zu den Geräten zu Reinigungs- oder Wartungszwecken (z.
  • Seite 43 MONTAGE Bei der Montage auf die richtige Lage der Gehäuse achten (s. Aufkleber an den Stutzen) Montage als Horizontal-Einheit • Die Stutzen für Außen- und Fortluft vom Wärmetauschergehäuse abziehen. • Die Dichtungen von den Stutzen entfernen und auf die Stutzen der Ventilatoreinheit ziehen (Achtung: Auf die richtige Anschluss-Seite achten!).
  • Seite 44 DECKENMONTAGE Das notwendige Zubehör zur Deckenmontage liegt den Geräten bei: • Befestigungswinkel • Schwingungsdämpfer zur Körperschallentkoppelung • Kondensatablaufwinkel (DN 32) zum Anschluss von HT-Rohren • Optional: Deckenbefestigungs-Set. Bestehend aus 4 Gewindestangen, Unterlegscheiben und Dübeln. Pro Modul 1 Set vorsehen (Art.-Nr. 11023117) Montage: •...
  • Seite 45 BODENMONTAGE Bodenmontage • Notwendiges Zubehör: je Modul 1 Bodenbefestigungs-Set (Art.-Nr. 11023144) • Befestigungswinkel an den Seiten der Gehäuse befestigen • Kondensatablaufbogen in den Deckel des Wärmetauschermoduls einschrauben und mit Rohrleitungen über das Gehäuse hinaus führen • Befestigungswinkel im Boden mit Dübel und Schrauben fixieren.
  • Seite 46 WANDMONTAGE (horizontale) Horizontale Wandmontage des Wärmetauschermoduls • Notwendiges Zubehör: 1 Kondensatschale horizontal (Art.-Nr. 11023099) und je Modul 1 Bodenbefestigungs-Set (Art.-Nr. 11023144) • Befestigungswinkel an den Seiten der Gehäuse befestigen • Befestigungswinkel in der Wand mit Dübel und Schrauben fixieren. ACHTUNG: Schwingungsdämpfer zwischen Wand und Winkel integrieren.
  • Seite 47 WANDMONTAGE (verticale) Vertikale Wandmontage des Wärmetauschermoduls • Notwendiges Zubehör: 1 Kondensatschale vertikal (Art.-Nr. 11023090) und je Modul 1 Bodenbefestigungs-Set (Art.-Nr. 11023144) • Befestigungswinkel an den Seiten der Gehäuse befestigen • Befestigungswinkel in der Wand mit Dübel und Schrauben fixieren. ACHTUNG: Schwingungsdämpfer zwischen Wand und Winkel inte- grieren.
  • Seite 48 MONTAGE ANSCHLUSS DER AUßEN- UND FORTLUFTLEITUNGEN Clip Anschluss mit Easy Clip Flexschlauch gedammt Einheit Die innere Leitung Schutzhülle der Dämmung mit Spannring EasyClip abdichten. Einwandfreien Sitz Mittels Rohrschelle und ordnungsgemäße Abdichtung der Leitungen überprüfen. am Gerätestutzen befestigen Fort- und Außenluftansaugung über Fassade •...

  • Seite 49: Elektrischer Anschluss

    ELEKTRISCHER ANSCHLUSS Konfiguration DIP-Schalter 1: Frostschutzbetrieb Vorheizregister Aldes OHNE Vorheizregister ➞ Schalter 1 OFF (option) MIT Vorheizregister ➞ Schalter 1 ON Drucksonde Bypass Wirkung: Wenn der Schalter 1 auf OFF (Warmetauschermodul) (option) Stromversorgung positioniert ist, erfolgt der Frostschutz über 230 V - 50 Hz Schutz die Reduzierung des Zuluftvolumenstroms.

  • Seite 50: Einbau Steuerung

    EINBAU STEUERUNG EINBAU UND BEDIENEUNG DES BEDIENELEMENT (Unterputz) Das Bedienelement wird an einem zentral zugänglichen Ort oder in dem Raum installiert, in dem die „Intensivlüftung BOOST“ gewünscht ist. Installation • Bedienelement kann in Standard Installationsdosen eingebaut werden. • Kabel (0,25 mm² oder 0,5 mm²) gemäß Schaltplan (s. vorherige Seite) anschließen.

  • Seite 51: Instandhaltung

    INSTANDHALTUNG Vor allen Arbeiten die Stromversorgung unter- brechen und sicherstellen, Das hocheffiziente Wärmerückgewinnungssystem DeeFLY hygro kann nur dann dauerhaft dass die Anlage nicht effizient arbeiten, wenn es regelmäßig gewartet wird. unbeabsichtigt ein- geschaltet werden kann. EIN- BIS ZWEIMAL JÄHRLICH Spätestens wenn die Filterleuchte am Bedienelement leuchtet, sind die Filter zu wechseln.

  • Seite 52: Gewährleistung

    Aldes hat dieses Produkt auf gute Recyclingfähigkeit ausgelegt. Durch Teilnahme an der Mülltrennung tragen Sie zum Recycling dieses Produkts und zum Umweltschutz bei. GEWÄHRLEISTUNG FGemäß unseren allgemeinen Geschäftsbedingungen (s. www.aldes.de) besteht für dieses Produkt eine Gewährleistung von 2 Jahren. Die Gewährleistungsdauer beginnt mit dem Rechnungsdatum.
