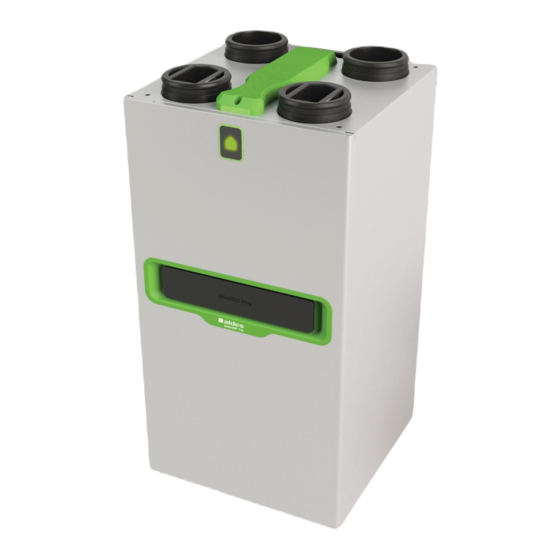

aldes InspirAIR Top Installationsanleitung
Vorschau ausblenden
Andere Handbücher für InspirAIR Top:
- Benutzerhandbuch (28 Seiten) ,
- Benutzerhandbuch (28 Seiten)
Verwandte Anleitungen für aldes InspirAIR Top
Inhaltszusammenfassung für aldes InspirAIR Top
-
Seite 30: Vorwort
Anweisungen zu befolgen, damit eine optimale Funktionsweise Ihres Geräts gewährleistet ist. Unsere Herstellergarantie verfällt bei falscher Verwendung, mangelnder oder falscher Wartung oder falscher Installation. Die Firma ALDES ist um eine stetige Verbesserung der Qualität ihrer Produkte bemüht und behält sich daher vor, die in diesem Dokument angegebenen Produktmerkmale jederzeit zu ändern. -
Seite 31: Elektrische Gefahren
Schließen Sie stets die Luftleitungen an die Zentrale an, bevor Sie die Stromversorgung derselben herstellen. Dadurch kann garantiert werden, dass man nicht in die Motoren greifen kann, wenn die Anlage läuft. 2.3. Elektrische Gefahren Das Gerät darf weder eingeschaltet, noch dem Benutzer zur Verwendung übergeben werden, solange der Schutzkanal und die Fassade des Gerätes nicht vorschriftsgemäß... -
Seite 32: Installationsvorschriften
4. INSTALLATIONSVORSCHRIFTEN 4.1. Transport / Auspacken Bei Annahme den Zustand des Gerätes überprüfen und die erforderlichen Vorbehalte beim Spediteur auf dem Lieferschein vermerken. Im Lieferumfang mindestens enthalten sind: - Die Einheit selbst und eine Wandmontagevorrichtung - Die Dokumentation - Ein Anschluss zur Befestigung des Siphons an der Einheit (der Siphon wird getrennt als Zubehörteil verkauft) Die Umreifung vom Gerät abnehmen. -
Seite 33: Wandaufhängung
4.4. Wandaufhängung Die Wandaufhängung ist die empfohlene Montageart für die Einheit. Die Dübel zur Wandbefestigung sind der jeweiligen Wand anzupassen und derart zu bemessen, um die Last von 120 kg tragen zu können. Torx 20 4.4.1. Befestigung der Premium-Modelle - Die Leiste an der Wand ( ) (in der Kartonverpackung ist eine Bohrschablone zur Einhaltung der Abstände beim Bohren enthalten) befestigen. -
Seite 34: Luftanschlüsse An Der Einheit
4.6. Luftanschlüsse an der Einheit Es wird empfohlen, Folgendes zu verwenden: - Eine elastische Kunststoffleitung Algaine D.200 mit Anschlussmuffe RF D.160 (11093065) + RCC D160/200 (11098186) für die Einheiten Top 450 bis zum Netz - Eine elastische Kunststoffleitung Algaine D.200 für die Einheiten Top 450 bis zum Netz - Starre verzinkte Leitungen oder vom Typ Alflex Bei Verwendung des internen Vorheizregisters ist die Verwendung von verzinkten Leitungen unmittelbar am Register verpflichtend (siehe Anleitung des internen Vorheizregisters). -
Seite 35: Kondensatanschluss
Im oberen Abdeckblech des Gerätes sind Stellen zum Durchführen der Colson-Kabelbinder zur korrekten Befestigung vorhanden. Kennzeichnung Funktion Kabeldurchführung interner Vorheizregister Befestigungsstellen für Rilsan Kabelbinder (nicht enthalten) Empfehlung: die Leistungskabel sind von den Signalkabeln zu trennen Befestigungsstellen für das statische Relais des internen Vorheizregisters Befestigungsstelle der Halterung Classic (nur Classic) 4.9. -
Seite 36: Inbetriebnahme / Einstellungen
Wartungsdaten der Maschine zugegriffen werden. Der Installateur kann das Gerät über die Fernbedienung InspirAIR (11023480 - Fernbedienung InspirAIR oder 11023479 - Fernbedienung InspirAIR ) und ® ® ® auch über die Konfigurationssoftware Aldes Configurator parametrieren, die auf der Website https://services.aldes.com/logiciels erhältlich ist. -
Seite 37: Update Der Software Der Einheit Mit Usb-Stick
[Bei den Modellen Classic die Tür öffnen] 2) Den USB Stick in den USB Port stecken 3) Das Gerät wieder einschalten 4) Warten, bis die LED grün leuchtet oder etwa 30s 5) Den USB-Stick abziehen Der USB-Stick sollte nur die von Aldes bereitgestellte Update-Datei enthalten. -
Seite 38: Wartung
6. WARTUNG 6.1. Filterwechsel Die Filter sind je nach Nutzungsbedingungen und Umgebung der Maschine regelmäßig zu wechseln. Der Filter-Timer ist vom Installateur zwischen 9 und 12 Monaten parametrierbar. Die Filterklappe öffnen. Die Filter entnehmen und durch neue ersetzen. Filterreferenzen Bei Konfiguration A Bei Konfiguration B Gerät Bezeichnung... -
Seite 39: Reinigung Des Wärmetauschers
6.2. Reinigung des Wärmetauschers Der Wärmetauscher sollte alle zwei Jahre wie folgt gewartet werden: Den Strom abschalten. Die Filterklappe öffnen. Die 2 Schrauben der Tür abnehmen. 4’. Die Tür nach vorne schwenken und herausheben. Den Wärmetauscherstopfen entnehmen. Den Wärmetauscher entnehmen, indem man Den Tauscher mit einem Sauger reinigen Den Wärmetauscher wieder einsetzen, indem man vorsichtig am Gurt zieht. -
Seite 40: Instandhaltung
7.1. Allgemeine Garantiebedingungen Siehe in den allgemeinen Geschäftsbedingungen auf der Website www.aldes.fr Das System muss von einem qualifizierten Fachmann entsprechend dem Stand der Technik, den geltenden Normen und den Vorschriften unserer Anleitungen montiert worden sein. Das System ist normal zu betreiben und regelmäßig von einer Fachkraft zu warten. -
Seite 41: Erp
8. ErP 8.1. InspirAIR Top 300 ® Handelsmarke des Lieferanten Aldes Aldes Aldes InspirAIR Top 300 InspirAIR Top 300 InspirAIR Top 300 ® ® ® Bezeichnung Classic Premium Premium ERV Artikel-Nr. 11023473 11023474 11023477 Energieklasse - Durchschnittliches Klima Durchschnittliches Klima - SEC - Spezifischer Energieverbrauch... -
Seite 42: Inspirair ® Top 450
8.2. InspirAIR Top 450 ® Handelsmarke des Lieferanten Aldes Aldes Aldes InspirAIR Top 450 InspirAIR Top 450 InspirAIR Top 450 ® ® ® Bezeichnung Classic Premium PREMIUM ERV Artikel-Nr. 11023476 11023478 11023478 Energieklasse - Durchschnittliches Klima Durchschnittliches Klima - SEC - Spezifischer Energieverbrauch... - Seite 97 ДЛЯ ЗАМЕТОК...
