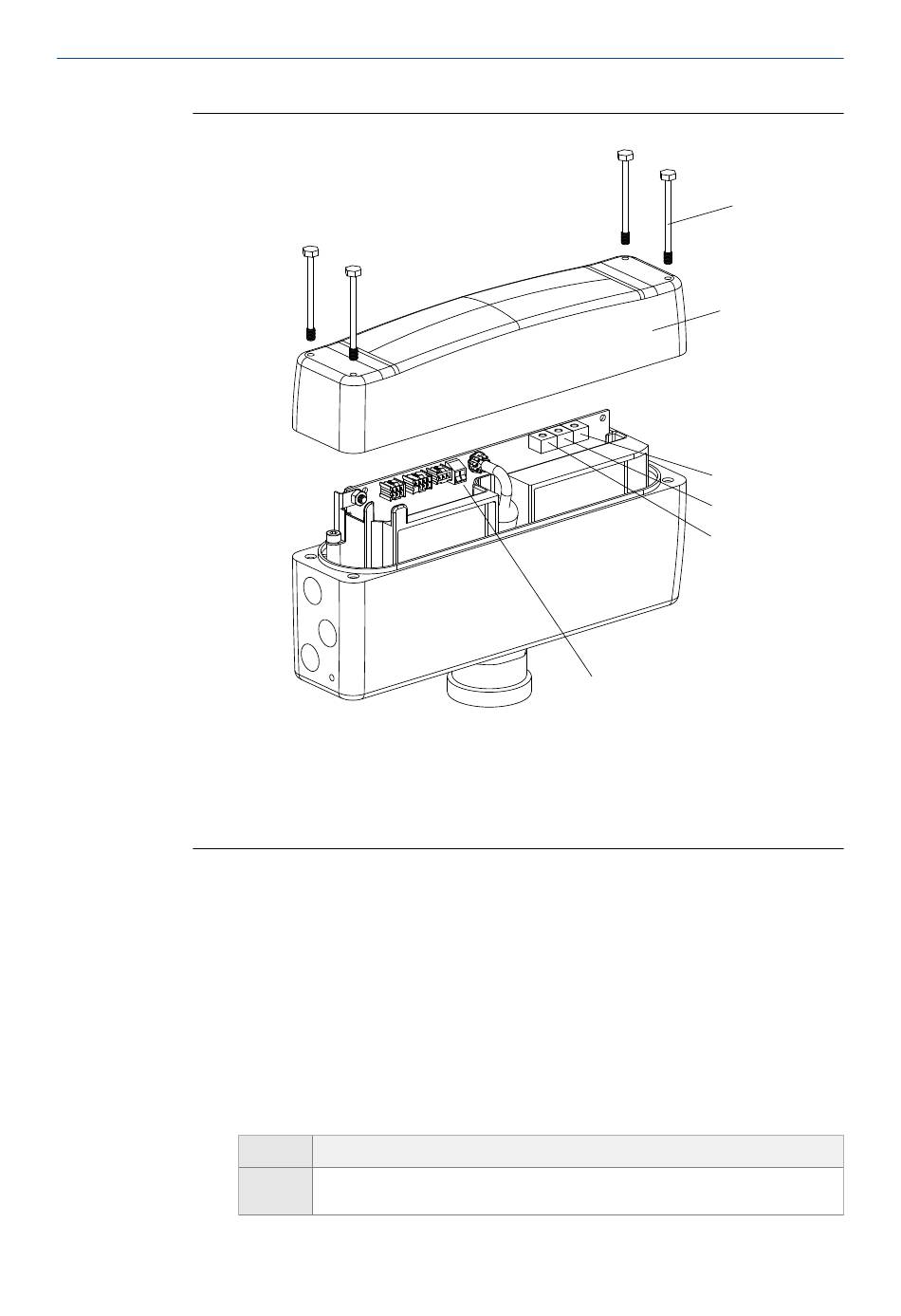

Abbildung 3-1:
A.
B.
C.
D.
E.
F.
Verfahren
1.
2.
3.
4.
Installationsanleitung
Verdrahtung für FMT Auswerteelektronik für Masseabfüllung mit PROFIBUS-DP
PROFIBUS Netzwerkschalter
4 x 5/16" Schrauben
Gehäusedeckel
Schalter Netzwerkadresse – Einerstelle
Schalter Netzwerkadresse – Zehnerstelle
Schalter Netzwerkadresse – Hunderterstelle
DIP-Schalter Netzwerkabschluss
Die vier 5/16" Befestigungsschrauben des Gehäusedeckels lösen.
Den Gehäusedeckel gerade nach oben abheben.
Die Schalter für die PROFIBUS Netzwerkadresse entsprechend der Netzwerk-
Anforderungen setzen.
Der zulässige Adressbereich für PROFIBUS-DP Geräte liegt zwischen 000 und 126.
Die Standardadresse ist 126.
Die zwei DIP-Schalter für den Netzwerkabschluss setzen. Beide Schalter müssen
gleich eingestellt sein.
Option
Beschreibung
EIN/EIN
Diese Option verwenden, wenn ein Abschlusswiderstand am lokalen
Netzwerksegment vorhanden ist.
A
B
C
D
E
F
5
