Verdrahtung für alle
Auswerteelektroniken für
Masseabfüllung
2.1
E/A-Verdrahtungsanschlüsse – Lage und
Identifikation
Die Abbildung unten hilft bei der Bestimmung der Lage und der Identifizierung der drei
E/A-Verdrahtungsanschlüsse an der Auswerteelektronik. Diese Anschlüsse sind mit den
Buchstaben „A", „B" und „C" gekennzeichnet.
Anmerkung
Die Stiftnummern sind nicht an der Auswerteelektronik oder den Anschlüssen angegeben. Die
Stiftpositionen in der Abbildung mit den Positionen an der Auswerteelektronik und den Anschlüssen
vergleichen, um die ordnungsgemäße Stiftnummerierung zu bestimmen.

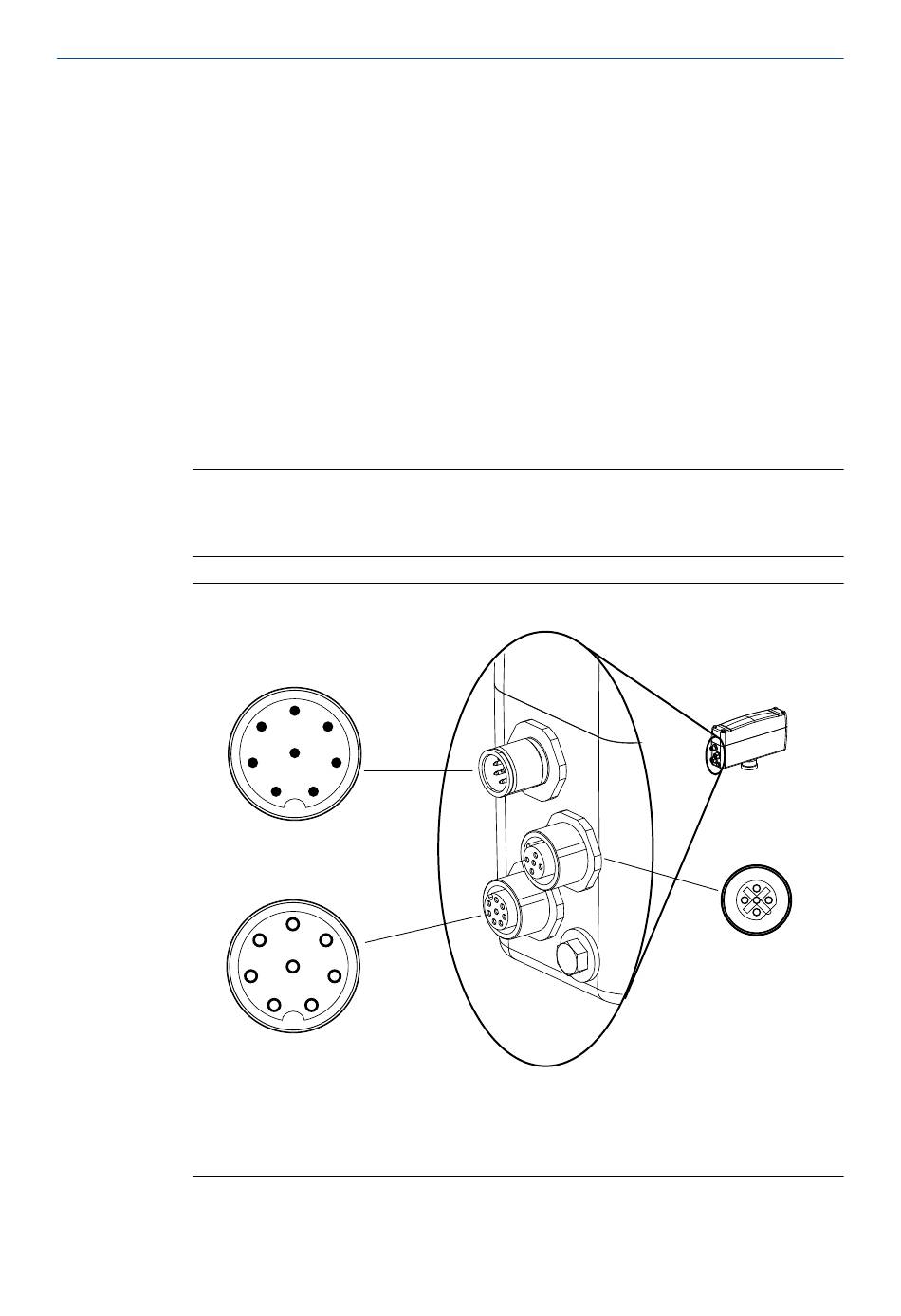

Abbildung 2-1:
A.
B.
C.
Installationsanleitung
E/A-Verdrahtungsanschlüsse
5
6
4
7
3
8
1
2
5
4
6
3
7
8
2
1
8-poliger Anschlussstecker für Spannungsversorgung und Modbus
5-poliger Profibus Buchsenanschluss
8-poliger Binär-E/A-Buchsenanschluss oder Frequenzausgang und E/A-Spannungsversorgung (je
nach Konfigurationsoption)
Verdrahtung für alle Auswerteelektroniken für Masseabfüllung
A
C
B
4
3
1
2
3
