Kühlanschlüsse
Achtung:
Stellen Sie die Verbindung zwischen Innen- und Außengerät mit Kupferrohren mit Bördelanschlüssen
(nicht mitgeliefert) her. Nur isolierte, nahtlose, entfettete und deoxydierte Kupferrohrleitungen (Typ Cu
DHP entsprechend ISO 1337) verwenden, die für Betriebsdrücke von mindestens 4200 kPa und einen
Platzdruck von mindestens 20700 kPa ausgelegt sind. Unter keinen Umständen für
Sanitärinstallationen bestimmte Kupferrohre verwenden.
Für Größenbemessung und Betriebsgrenzen (Gefälle, Länge der Leitungen, max. Krümmungen,
Kältemittelfüllung usw.) Bezug nehmen auf die Installationsanleitungen des Außengeräts.
Gerät
40DMC018
40DMC024
40DMC028
40DMC036
40DMC052
40DMC060

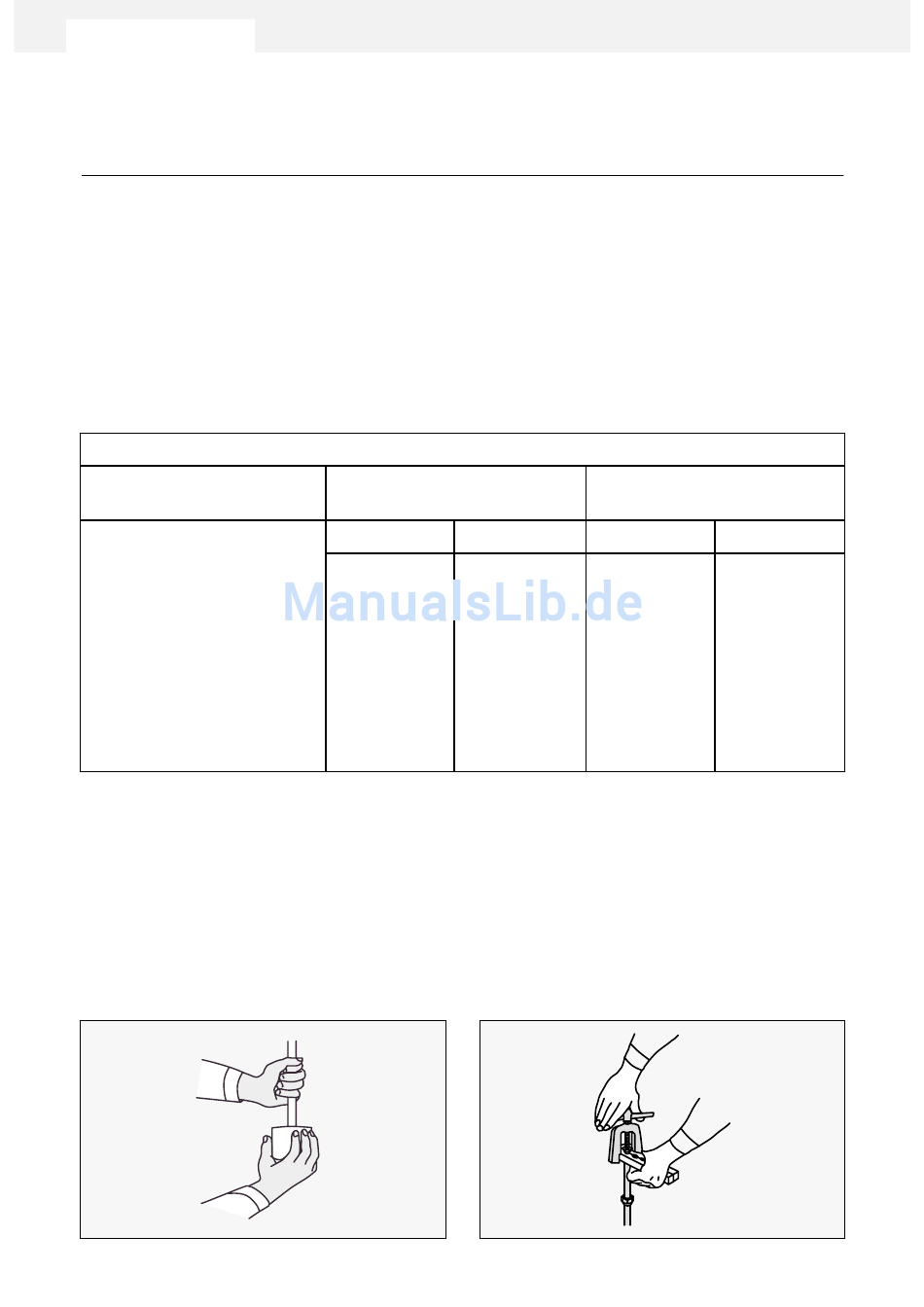

AUSSENKEN (BÖRDELN)
ROHRENDEN
Entfernen Sie die Schutzkappen an den
Endstücken der Kupferrohre. Richten Sie das
Rohrende nach unten, schneiden Sie den
überschüssigen Abschnitt ab und entfernen
Sie die Späne mit einem Rohrsenker.
D-18
Rohrdurchmesser
Flüssigkeit
(Saugseite)
mm Zoll
12.70 1/2"
12.70 1/2"
15.87 5/8"
19.05 3/4"
19.05 3/4"
19.05 3/4"
DER Die Schraubstutzen vom Gehäuse des
"FLARE" Anschlusses des Geräts abnehmen
und auf die Rohre setzen. Nehmen Sie die
Aussenkung des Rohrendes mit dem ent-
sprechenden Senkwerkzeug vor.
Gas
(Druckseite)
mm Zoll
6.35 1/4"
6.35 1/4"
6.35 1/4"
9.52 3/8"
9.52 3/8"
9.52 3/8"
