Installationsanleitung

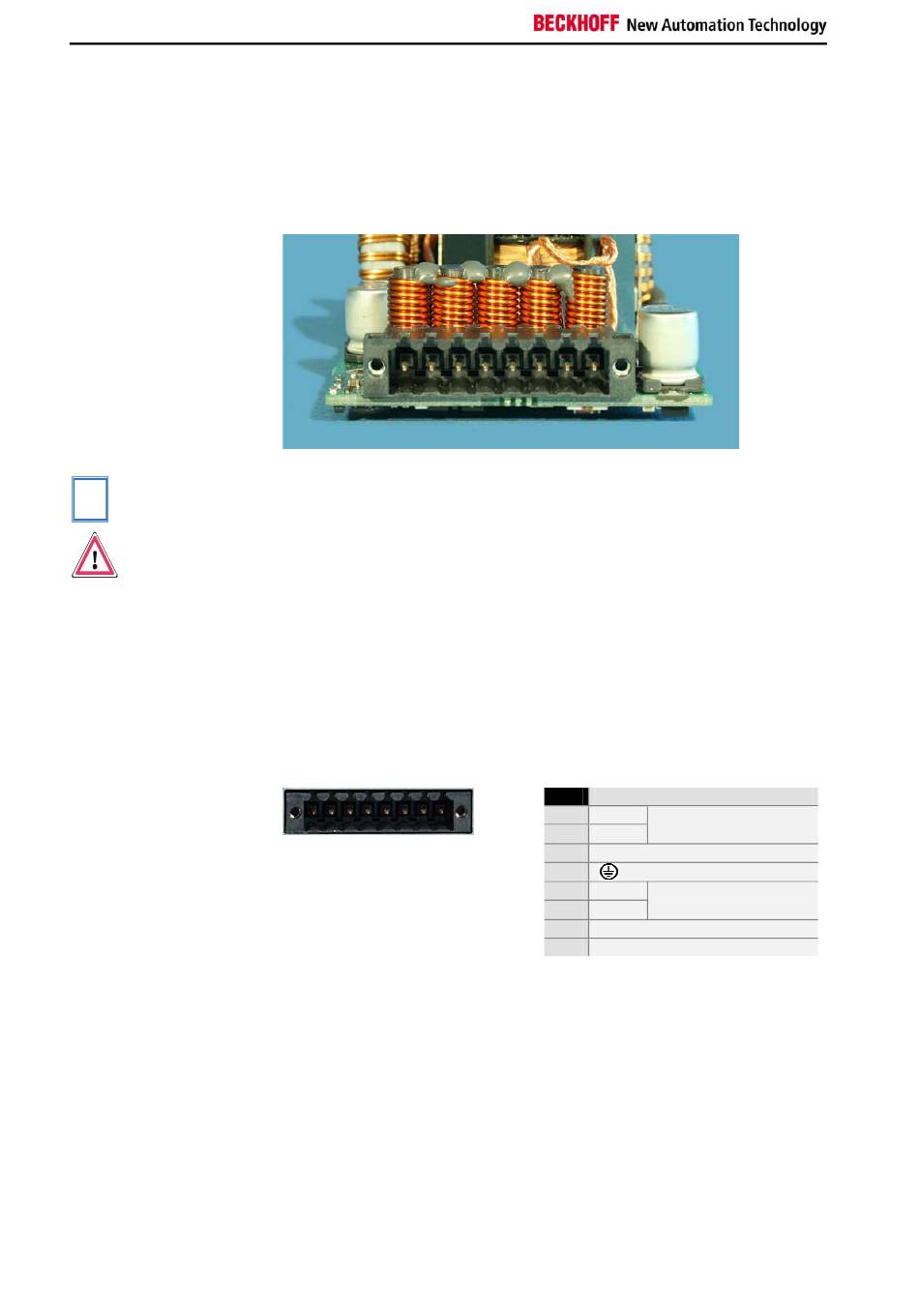

Eingangsseitige Stiftleiste
i
Hinweis
Gefahr
Pinbelegung zum
Anschluss von Schalter,
Stromversorgung und
Akku-Pack (optional)
6
Verbindung mit dem Industrie-PC
Für den Anschluss des Netzteils mit der Anschlussbuchse für
Stromversorgung, Schalter, Akku-Pack (nur C9900-P224) und USV-
Ausgang (nur C9900-P224) befindet sich am Netzteil die abgebildete
Stiftleiste.
Mit dem Netzteil C9900-P224 kann in Verbindung mit dem Akku-Pack
C9900-U330 eine Unterbrechungsfreie Stromversorgung (USV) aufgebaut
werden.
Bei Verwendung anderer Akku-Packs besteht Explosionsgefahr!
An den USV-Ausgang (UPS Output) des C9900-P224 kann ein Control
Panel angeschlossen werden. Der Ausgang kann mit max. 2,0 A belastet
werden.
Pinbelegung Anschlussstecker
Über die 8-polige Stiftleiste erfolgt die Stromversorgung des Netzteils
sowie die externe Beschaltung zum Ein- und Ausschalten des Industrie-
PCs.
1 2 3 4 5 6 7 8
Pin
Funktion
1
-
Akku-Pack
2
+
(nur C9900-P224)
3
UPS+ (nur C9900-P224)
4
5
-
24 V DC
6
+
Versorgungsspannung
7
PC_ON
8
Power-Status
C9900-P223/ -224
