Einzelne Komponenten
Automatisch nivellierende Kamera
Die Führungslager und das Gewicht der automatisch ni-
vellierenden Kamera kann eine schwenkende Auswir-
kung verursachen, wenn Sie das Schubkabel durch das
Rohr schieben. Wenn das Schubkabel stabil ist, gleicht
sich das Kamerabild schnell aus.
Die automatisch nivellierende Kamera kann entfernt
werden, um Fehler zu finden, zur Reperatur zu schicken,
oder um ausgewechselt zu werden. Sehen Sie Anhang
C und D für Anweisungen zum Entfernen und Installie-
ren des Kamerakopfs.
Systemkabelanordnung
Die Systemkabelanordnung umfasst den Systeman-
schluss zum Verbinden des SeeSnake digitalen Bericht-
erstattungsmonitors; 3 m [10 ft] Systemkabel; und die
Schleifringanordnung, die aus der Schleifringscheibe
und dem Schleifringhohlraum am Rahmen besteht.
Stellen Sie sicher, das die Schleifringscheibe im Schl-
eifringhohlraum verriegelt ist
reinigen. Vermeiden Sie, das die Schleifringanordnung
während der Reinigung nass wird.
Halten Sie die Schleifringanordnung ver-
HINWEIS
siegelt, um zu vermeiden, das die Schl-
eifringkontaktstifte beschädigt werden,
oder das die inneren elektrischen Kom-
ponente nass werden.
bevor Sie den Compact2

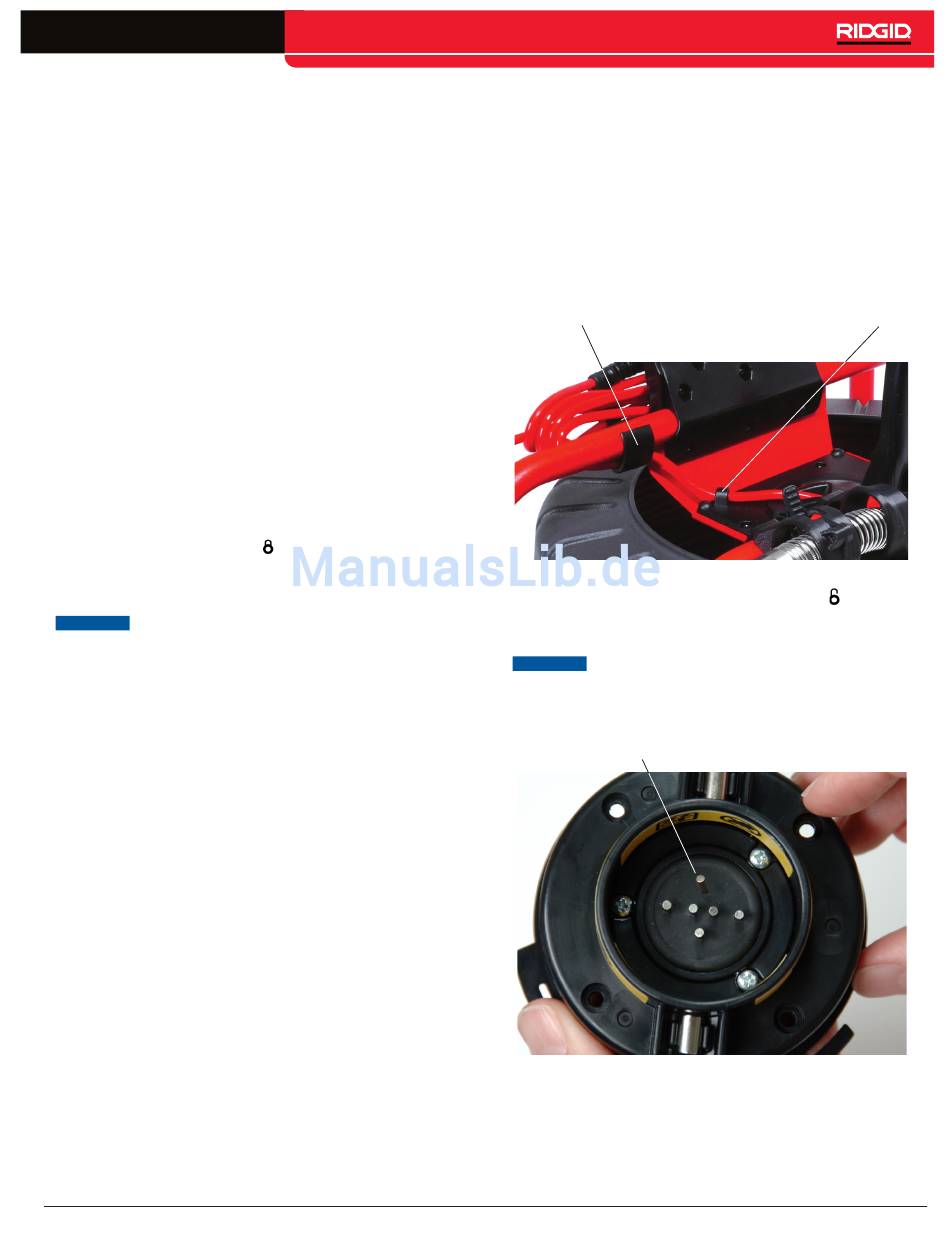

Entfernen des Systemkabels
1. Lösen Sie das Systemkabel vom Berichterstattungs-
monitor und entfernen Sie den Monitor vom An-
docksystem.
2. Wickeln Sie das Systemkabel von den Kabelwicke-
lungen ab.
3. Nehmen Sie den Rahmenkabelanker vom Rahmen
und machen Sie das Systemkabel vom Rahmenha-
ken los.
Kabelanker
4. Drehen Sie die Schleifringscheibe entgegen dem
Uhrzeigersinn in die entriegelte Position .
5. Ziehen Sie es gerade heraus.
Berühren Sie die Kontaktstifte in der
HINWEIS
Schleifringscheibe nicht. Die Kontaktstif-
te können brechen wenn sie belastet
werden.
Gebrochener Kontaktstift
Compact2 – Deutsch –
Rahmenhaken
17
