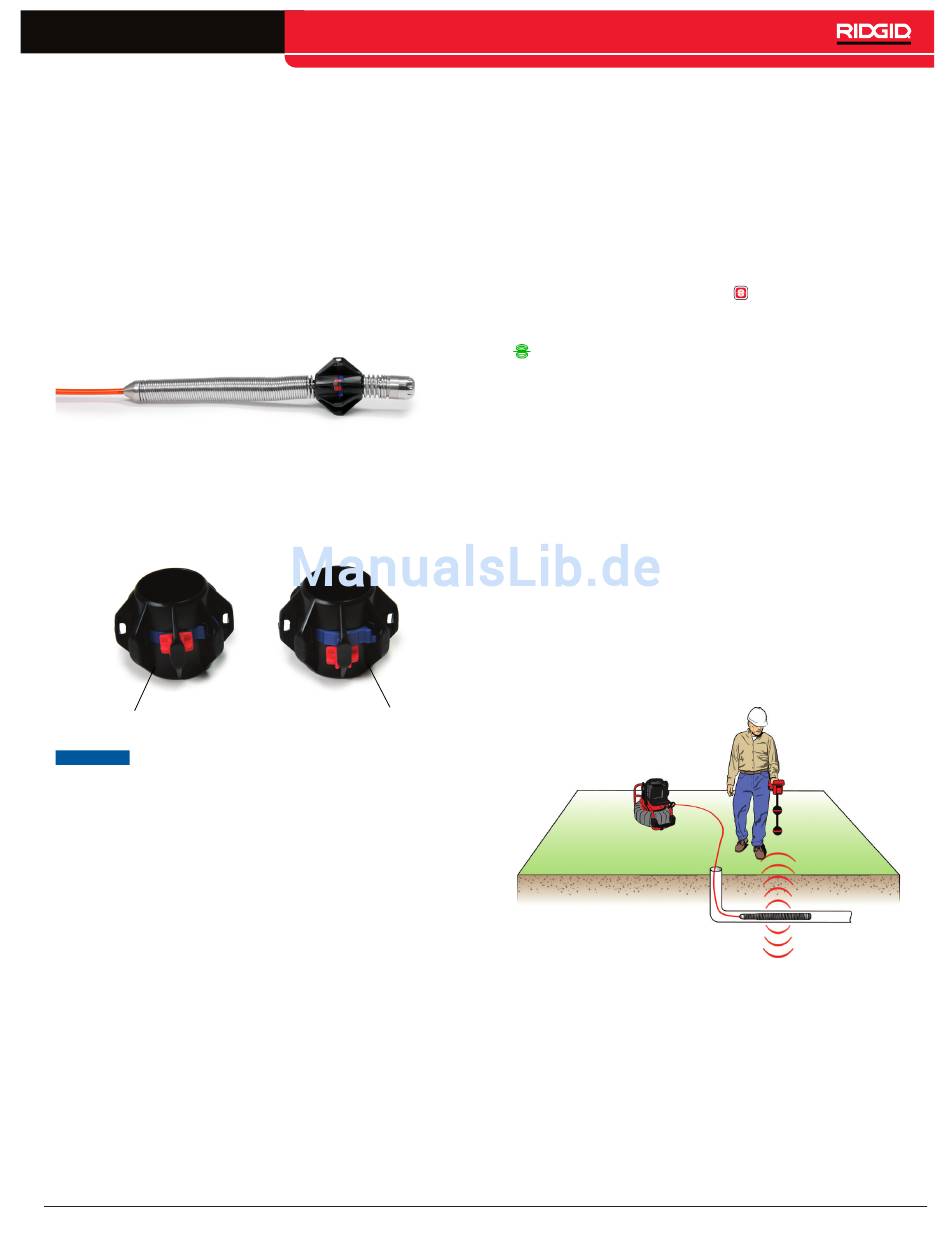

Kugelführung Installation
Kugelführungen sind so gestaltet, dass man sie auf die
Feder schieben und dort feststellen kann. Abhängig von
den Arbeitsbedingungen, können Sie eine Kugelführung
an der Feder hinter der Kamera anbringen, um den Ka-
merakopf zur Ansicht des oberen Endes des Rohrs nach
oben zu kippen.
1. Stellen Sie sicher, das die Kugelführung entriegelt
ist.
2. Schieben Sie die Kugelführung außerhalb der Ka-
mera auf die Feder.
3. Drücken Sie auf die blauen Verriegelungen, um die
Kugelführung auf der Feder festzumachen.
4. Schieben Sie die roten Verriegelungen über die
blauen Verriegelungen, um die Kugelführung festzu-
stellen.
Entriegelt
Wenn eine Kugelführung in einem Rohr
HINWEIS
hängenbleibt, kann sie von der Feder fal-
len. Um zu vermeiden, das Kugelführun-
gen verloren gehen und das Rohr blo-
ckieren, bringen Sie keine übermäßige
Kraft auf um durch das Rohr zu stossen
wenn Sie Widerstand spüren.
Lokalisieren der Sonde
Sie können die integrierte Sonde benutzen, um einen
Punkt von Interesse im Rohr jederzeit während der Ins-
pektion zu orten. Die Sonde ist in der Feder angeordnet
und zwischen dem Ende des Schubkabels und der Ka-
mera eingebaut. Die Sonde übermittelt ein ortungsbares
512 Hz Signal das von Empfängern wie RIDGID Seek-
Tech SR-20, SR-24, SR-60, Scout
erfasst werden kann.
Drücken Sie die Sondentaste
tivieren und deaktivieren. Wenn die Sonde aktiviert ist,
leuchtet die LED bei der Taste und das Sondensymbol
wird auf dem Bildschirm angezeigt. Das 512 Hz Son-
densignal kann Überlagerungslinien verursachen, die
auf den erfassten Medien sichtbar sind.
Befolgen Sie diese Schritte, um die Sonde zu orten:
1. Stellen Sie den Empfänger an und stellen Sie ihn
auf den Sondenmodus ein.
2. Orten Sie die allgemeine Richtung der Sonde damit
Sie wissen welchen Weg das Rohr nimmt:
3. Die Signalstärke ist da am stärksten, wo der Emp-
fänger die Sonde erfasst.
Verriegelt
Notiz: Für zusätzliche Anweisungen zum Orten der
Sonde, sehen Sie die Bedienungsanleitung des von
Ihnen benutzten Empfängers.
• Schalten Sie die Sonde ein und schieben Sie
das Kabel nicht mehr als 5 m [15 ft] in das Rohr
hinein.
• Tasten Sie den Horizont mit dem Empfänger in
einem langsamen Bogen ab.
Compact2 – Deutsch –
, oder NaviTrack
II
™
®
um die Sonde zu ak-
15
